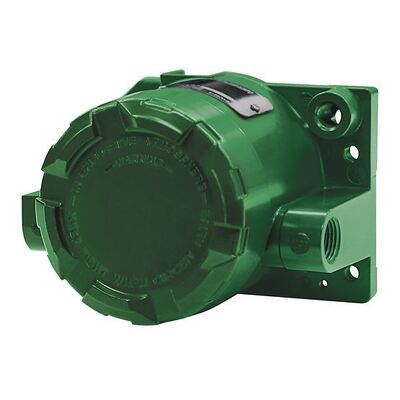

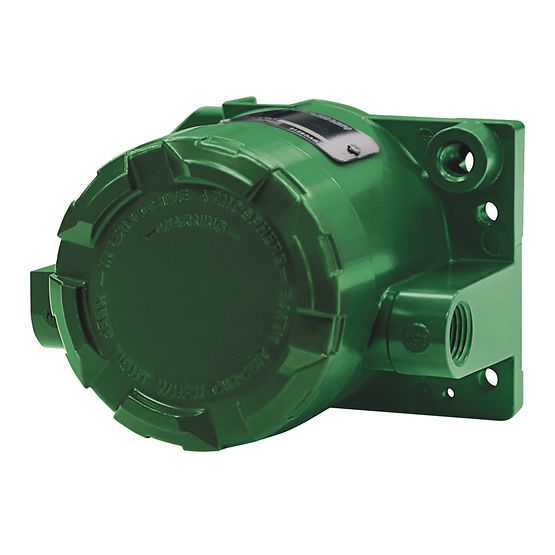

Fisher 4210, 4211 및 FIELDVUE 4400은 산업용 밸브 및 기타 이동 장비의 위치를 모니터링하는 데 사용되는 밸브 위치 송신기입니다. 이 장치는 연산자 및 제어 시스템이 밸브가 필요한 위치에 있는지 식별하는 데 도움이 되는 위치 피드백을 제공합니다.
Fisher 4210 및 4211은 이전 4200 시리즈에 속합니다. 이 계측기는 기계적으로 연결된 포텐셔미터를 사용하여 움직임을 감지합니다. FIELDVUE 4400은 비접촉식 위치 감지를 사용하며 디지털 통신 및 진단 기능을 제공합니다.
4400은 대부분의 폐기된 4200 시리즈 모델에 대한 권장 교체 방향입니다. 그러나 교체 적합성은 기존 설치, 피드백 요구 사항 및 선택한 구성에 따라 달라집니다.
이전 Fisher 장비를 사용하는 유지보수 팀의 경우, 교체품 주문 전에 원래 모델을 식별하고 장착 배열을 확인하는 것이 중요한 단계입니다.
| 매개변수 | Fisher 4210 | Fisher 4211 | FIELDVUE 4400 |
|---|---|---|---|
| 제품 유형 | 전자식 위치 송신기 | 전자식 위치 송신기 | 디지털 위치 송신기 |
| 제품 시리즈 | Fisher 4200 | Fisher 4200 | FIELDVUE |
| 위치 감지 | 기계적으로 연결된 포텐셔미터 | 기계적으로 연결된 포텐셔미터 | 자석 배열을 이용한 비접촉 감지 |
| 응용 분야 | 구성에 따라 회전식 및 슬라이딩 스템 장비 | 구성에 따라 회전식 및 슬라이딩 스템 장비 | 회전식 및 슬라이딩 스템 밸브 및 기타 이동 장비 |
| 위치 피드백 | 구성 종속적 | 구성 종속적 | 4–20 mA DC |
| 디지털 통신 | 구성으로 확인 | 구성으로 확인 | HART 7 |
| 위치 진단 | 구성 종속적 | 구성 종속적 | 사용 가능 |
| 리미트 스위치 기능 | 구성 종속적 | 해당 버전에서 전자식 이동 제한 경보 사용 가능 | 두 개의 솔리드 스테이트 리미트 스위치 사용 가능 |
| 교체 상태 | 대부분의 주문에 대해 폐기됨 | 핵 관련 주문에 대해서만 지원됨 | 대부분의 4200 시리즈 모델에 대한 권장 교체품 |
4210 및 4211 사양은 구성에 따라 다릅니다. 주문 전에 원래 명판 및 제품 문서를 확인하십시오. 4400의 사용 가능한 기능도 선택한 구성에 따라 달라집니다.
Fisher 위치 송신기는 모니터링, 유지보수 또는 공정 제어를 위해 밸브 위치 피드백이 필요한 곳에 사용됩니다.
일반적인 응용 분야는 다음과 같습니다:
석유 및 가스 처리
석유화학 및 화학 플랜트
발전
수처리 및 폐수 처리
산업 공정 제어
중요 격리 밸브 응용 분야
자동 밸브 모니터링 시스템

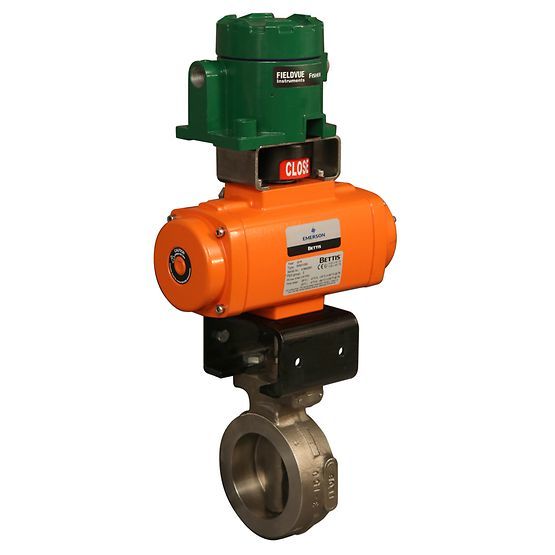

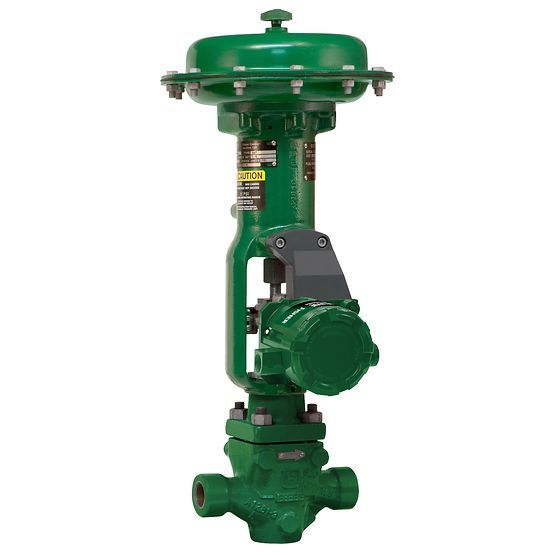

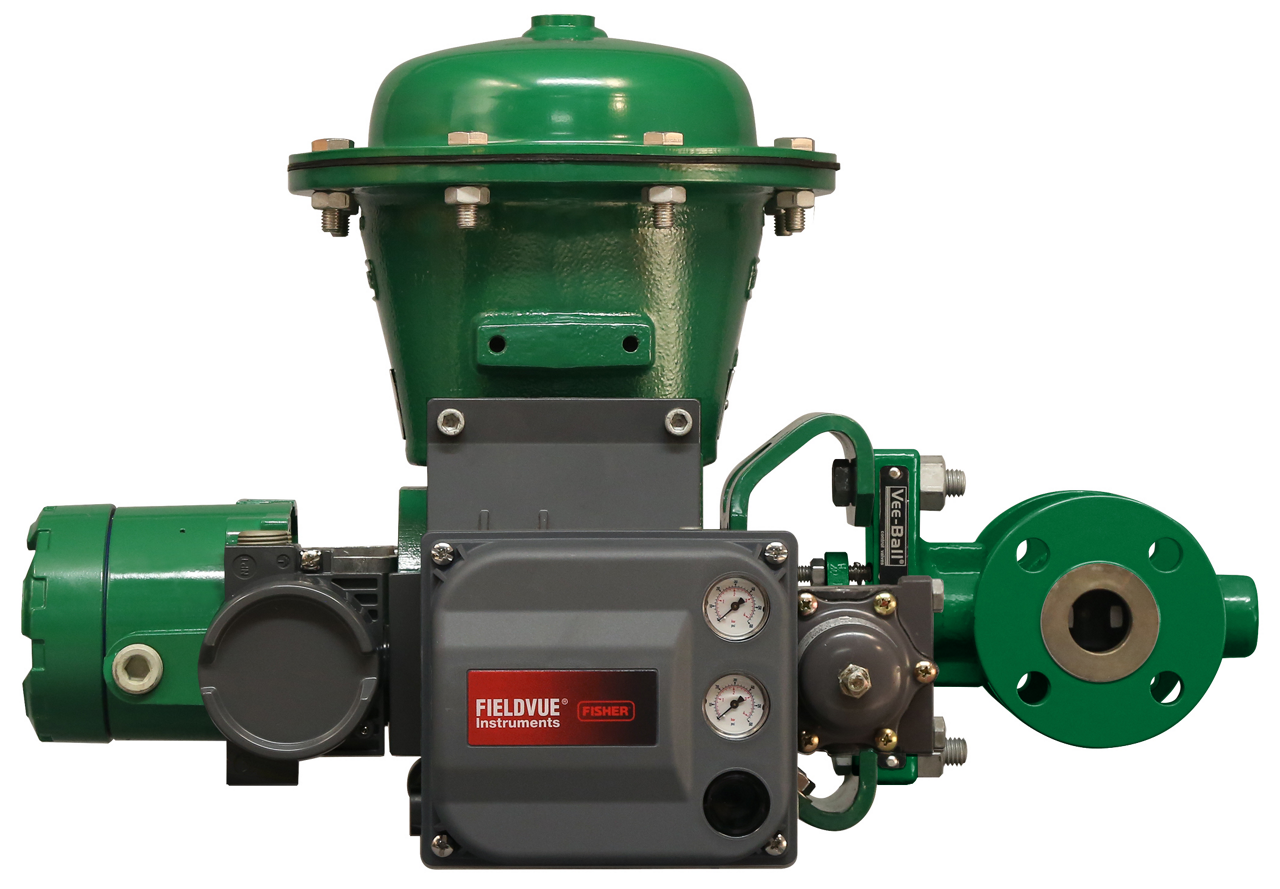

FIELDVUE 4400은 회전식 및 슬라이딩 스템 밸브와 함께 사용할 수 있습니다. 또한 설치가 호환되는 벤트 및 댐퍼를 포함한 기타 장비에도 적용할 수 있습니다.
계측기 배선, 신호 루프 및 기계적 또는 자기 피드백 배열을 확인하십시오. 이전 4210 및 4211 모델의 경우 포텐셔미터 커플링 및 관련 기계 부품을 검사하십시오.
장착, 이동 범위 및 보정을 확인하십시오. 잘못된 기계적 정렬 또는 부적절한 피드백 배열은 보고된 위치가 실제 밸브 위치와 다르게 만들 수 있습니다.
설치된 모델에 필요한 리미트 경보 또는 스위치 기능이 포함되어 있는지 확인하십시오. 전체 계측기를 교체하기 전에 배선 및 스위칭 구성을 확인하십시오.
이전 계측기는 4400과 다른 장착 배열 또는 피드백 메커니즘을 사용할 수 있습니다. 교체품을 선택하기 전에 밸브 이동, 장착 키트, 출력 신호 및 필요한 기능을 확인하십시오.
4400은 사이클 수, 이동 누적, 대기 시간 및 열림 또는 닫힘 시간과 같은 진단 정보를 제공합니다. 이러한 기능은 이전 4210 또는 4211 계측기에서 사용 가능하다고 가정해서는 안 됩니다.
FIELDVUE 4400은 4210 및 4211 제품군을 포함한 대부분의 Fisher 4200 시리즈 위치 송신기에 대한 권장 교체 방향입니다. 정확한 교체 구성은 여전히 확인해야 합니다.
Fisher 4210: 대부분의 주문에 대해 폐기됨. 설치를 확인한 후 FIELDVUE 4400을 교체품으로 고려하십시오.
Fisher 4211: 게시된 수명 주기 상태에 따라 핵 관련 주문에 대해서만 지원됩니다. 해당되는 경우 적절한 핵 제품 채널에 문의하십시오. 다른 교체 프로젝트의 경우 FIELDVUE 4400을 평가하십시오.
Fisher FIELDVUE 4400: 위치 피드백 및 추가 진단 기능이 필요한 호환 가능한 응용 분야에 대한 현재 교체 옵션입니다.
주문 전에 기존 모델, 장착 배열, 밸브 이동, 신호 요구 사항, 리미트 스위치 요구 사항 및 위험 지역 분류를 확인하십시오.
명판, 기존 계측기 사진 또는 장비 정보를 통해 필요한 모델을 식별하는 데 도움을 드릴 수 있습니다.
이전 Fisher 위치 송신기의 경우, 교체품을 권장하기 전에 설치 및 필요한 기능을 확인하는 데 중점을 둡니다.
당사의 제품 범위는 밸브 포지셔너, 위치 송신기, 제어 밸브, 액추에이터 및 관련 공정 계측기를 포함합니다.
제품 견적, 구성 확인, 주문 조정 및 국제 배송 준비를 지원합니다.
특히 레거시 계측기의 경우, 주문 전에 모델, 출력, 장착 및 선택적 기능을 확인하는 것이 좋습니다.
모델 및 구성에 따라 가용성이 다릅니다.
Fisher 4210은 대부분의 주문에 대해 폐기되었으며, 4211은 제한된 핵 주문 상태입니다. 남은 장치, 예비 부품 및 지원의 가용성은 개별적으로 확인해야 합니다.
FIELDVUE 4400은 대부분의 호환 가능한 응용 분야에 대한 권장 교체 방향입니다. 가용성 및 배송 시간은 선택한 구성 및 주문 수량에 따라 달라집니다.
현재 공급 옵션을 확인하려면 모델 번호와 필요한 수량을 제공하십시오.
제품: Fisher 4210 / 4211 / FIELDVUE 4400 위치 송신기
필요 모델:
4210 / 4211 / 4400
수량:
필요 수량
기존 계측기 모델:
모델 및 전체 명판 세부 정보
밸브 유형:
회전식 / 슬라이딩 스템 / 기타
장착 배열:
기존 장착 키트 또는 설치 세부 정보
필요 출력:
4–20 mA 피드백 / 리미트 스위치 / 기타 요구 사항
통신:
HART 필요 / 불필요 / 확인
응용 분야:
산업 및 장비 기능
위험 지역 요구 사항:
필요한 분류 또는 인증
목적지:
국가 / 도시
필요 배송:
목표 배송 날짜
교체 문의의 경우, 명확한 명판 사진과 기존 계측기 및 장착 배열 사진을 제공해 주십시오.
