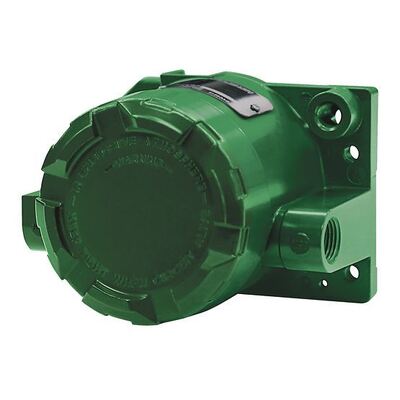

의피셔 필드뷰 4400 디지털 위치 송신기회전 및 슬라이딩 스탬프 밸브, 환기구, 앰퍼 및 기타 이동 장비에 대한 위치 피드백을 제공합니다. 운영자가 장비 위치의 명확한 표시가 필요한 응용 프로그램에 설계되었습니다.,추가 진단 정보와 함께

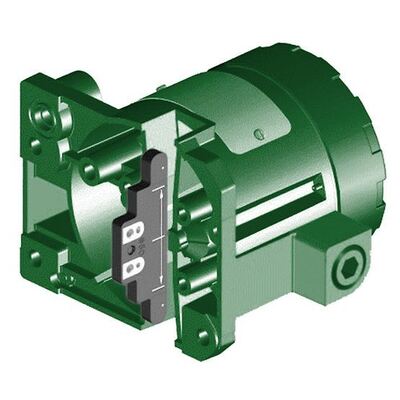

기계적으로 결합된 전력 측정 센서를 사용하는 오래된 피셔 4200 시리즈와 달리 4400은 자기 배열과 비 접촉 센서 배열을 사용합니다.이 설계는 위치 측정에 대한 기계적 연결에 대한 의존도를 줄입니다.
4400은 4 ∼ 20 mA 위치 피드백을 제공하고 HART 7 통신을 지원합니다. 진단 기능에는 사이클 수, 열 및 닫기 시간, 이동 축적, 머무는 시간,현재 위치 및 스트로크 시간.
더 오래된 피셔 4210 또는 4211 기계를 유지 공장을 위해 4400는 대부분의 응용 프로그램에 대한 권장 교체 방향입니다. 주문하기 전에, 장착 키트, 밸브 이동,출력 요구 사항 및 필요한 제한 스위치 기능.
| 매개 변수 | FIELDVUE 4400 |
|---|---|
| 브랜드 | 피셔 |
| 제품군 | FIELDVUE |
| 모델 | 4400 |
| 제품 종류 | 디지털 위치 송신기 |
| 위치 감지 | 마그네트 배열을 가진 비접촉 감지 |
| 측정 응용 | 회전 및 슬라이딩 스탬프 밸브, 환기장, 앰퍼 및 기타 호환되는 이동장비 |
| 아날로그 출력 | 4·20 mA DC |
| 디지털 통신 | HART 7 |
| 전원 공급 | 두 개의 유선, 루프 전원 |
| 제한 스위치 | 두 개의 고립된 고체 상태 제한 스위치, 기기 구성에 따라 구성 |
| 제한 스위치 등급 | 정해진 작동 조건에 따라 스위치당 최대 1A |
| 진단 | 사이클 수, 열기/닫기 시간, 이동 축적기, 휴식 시간, 현재 위치 및 스트로크 시간 |
| 설정 | 로컬 버튼 캘리브레이션 |
| 안전성 | SIL 2 기능 |
| 위험지역 승인 | 사용 가능한 구성에는 ATEX, CSA, CSAus 및 IECEx가 포함됩니다. 정확한 주문 버전을 확인하십시오. |
선택된 모델 코드, 승인, 장착 용품 및 스위치 구성은 애플리케이션 요구 사항에 따라 확인되어야 합니다.
호환되는 프로세스 및 격리 밸브의 위치 피드백
공정 장비의 밸브 위치 모니터링, 신뢰성 있는 피드백이 운영 결정에 중요한 응용 프로그램을 포함하여.
발전소 시스템에서 호환되는 제어 및 격리 밸브의 위치 모니터링
4400은 단순한 개방/폐기 표시보다 더 많은 정보를 필요로 하는 애플리케이션에 대해 지속적인 위치 피드백과 진단 정보를 제공할 수 있습니다.
호환되는 4·20 mA 및 HART 장치를 사용하는 제어 및 모니터링 시스템과 통합.
루프 배선, 공급 조건, 기기 구성 및 제어 시스템 입력 확인. 배선이 선택한 버전의 요구 사항을 준수하는지 확인합니다.
자석 배열, 장착 배치 및 캘리브레이션을 검사하십시오. 잘못된 장착 또는 피드백 조립 장치와 밸브 이동 사이의 불일치로 위치 측정에 영향을 줄 수 있습니다.
루프가 HART 임피던스 요구 사항을 충족하고 호스트 시스템과 기기 설정이 호환되는지 확인합니다.송신기를 교체하기 전에 배선 및 통신 구성을 확인.
도구가 필요한 스위치 구성을 포함하는지 확인합니다. 구성이 된 트립 포인트, 전원 공급 및 외부 배선 확인합니다.
장착 키트 및 피드백 배열 선택에 대해 밸브 유형과 이동을 확인하십시오. 오래된 기기가 피셔 모델 번호를 가지고 있기 때문에 교체하는 것이 적합하다고 가정해서는 안됩니다.
FIELDVUE 4400는 대부분의 피셔 4200 시리즈 위치 송신기에 권장되는 대체 방향입니다.
피셔 4210:4210은 기존의 전자 위치 송신기입니다. 4400은 기존의 장착 및 신호 요구 사항을 확인한 후에 평가하십시오.
피셔 4211:4211은 핵 주문에 대한 제한된 라이프 사이클 상태입니다. 교체 결정은 애플리케이션의 규제 및 조달 요구 사항을 고려해야합니다.
피셔 필드뷰 4400:비접촉 센싱, 4~20mA 출력, HART 7 통신 및 추가 진단 기능을 갖춘 디지털 위치 송신기
적절한 대체 검토는 다음을 포함해야 합니다.
기존 모델 및 전체 제품 코드
밸브 이동 및 이동 유형
장착 키트 및 자석 배열
출력 및 통신 요구 사항
제한 스위치 기능
위험지역 분류
요구되는 승인
제어 시스템 호환성
우리는 기존 모델과 설치 정보를 검토하여 적절한 교체 구성을 식별할 수 있습니다.
우리는 출력, 장착 키트, 피드백 배열 및 스위치 요구 사항을 표하기 전에 확인하는 것이 좋습니다.
우리는 밸브 포지셔너, 포지셔너 송신기, 제어 밸브, 액추에이터 및 관련 산업 장비들을 공급합니다.
우리는 해외 구매자를 지원하여 가격 요약, 제품 조정 및 배달 조정을 합니다.
대체 조사를 위해, 우리는 모델 이름에만 의존하기보다는 호환성에 영향을 미치는 세부 사항에 집중합니다.
사용 가능성은 주문된 4400 구성, 장착 액세서리, 승인 및 양에 달려 있습니다.
표준 및 특수 구성 장치는 배달 일정이 다를 수 있습니다. 현재 재고 및 예상 수반 시간은 구매 전에 확인해야합니다.
레거시 4210 및 4211 요구 사항의 경우 사용 가능성은 그 게시된 라이프 사이클 제한 및 정확한 조달 상황에 따라 달라집니다.
제품:피셔 필드뷰 4400 디지털 위치 송신기
모델:
4400
양:
요구되는 양
기존 모델:
4210 / 4211 / 기타
밸브 타입:
로터리/ 슬라이딩 스탬프/ 기타
밸브 이동:
필요한 이동 또는 회전
장착 키트:
사용중인 키트 세부 정보
출력:
4~20mA
통신:
HART 7 필요 / 다른
제한 스위치:
요구 / 요구되지 않습니다
승인:
필요한 위험 지역 또는 안전 승인
적용:
산업 및 서비스 조건
목적지:
국가/도시
필요한 배달:
목표 배송 날짜
유효한 기기 이름판, 밸브 정보 및 설치 사진을 제공하여 올바른 구성을 확인하십시오.
