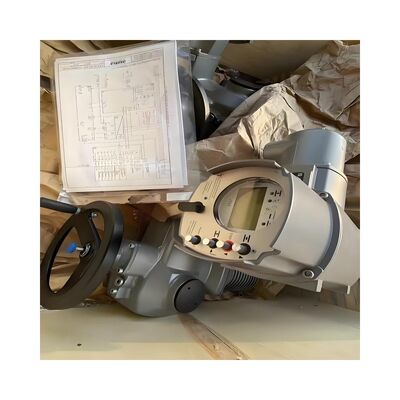

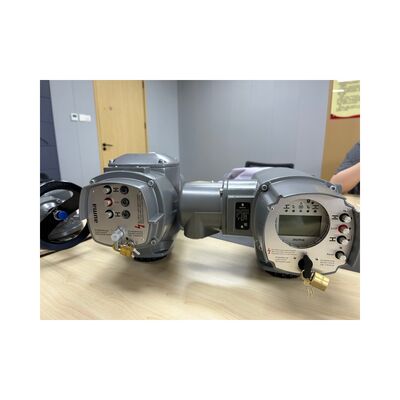

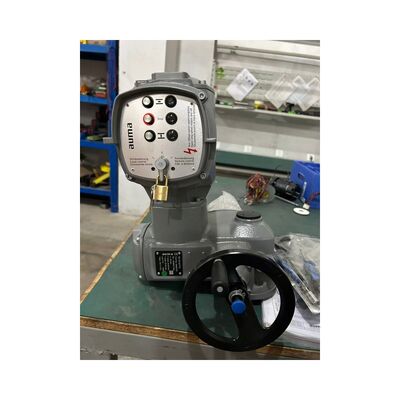

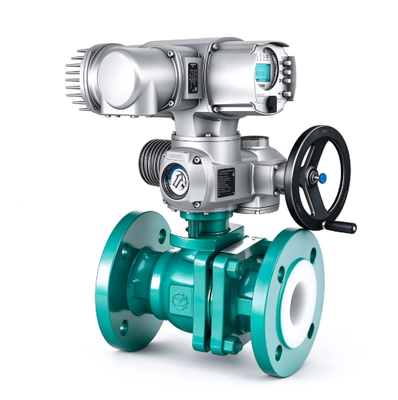

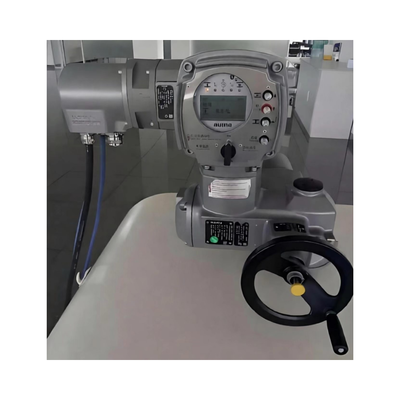

The AUMA SA Series Multi-Turn Electric Actuator Package is a complete valve automation system that combines the SA multi-turn actuator with integral actuator controls (AM or AC series) in a single pre-assembled, 공장에서 테스트 된 단위. 그것은 조율 된 패키지로 제공되며 시공 시간을 단축하고 액추에이터, 제어 단위, 피드백 구성 요소를 별도로 일치시킬 필요성을 제거합니다.전기 인터페이스이 패키지는 10Nm에서 32,000Nm까지 출력 토크와 4rpm에서 180rpm까지 출력 속도, 3 단계 AC, 1 단계 AC,또는 DC 모터 구성에 따라.제한 및 토크 감지 장치가 통합되어 있으며, 수동 오버라이드를 위한 핸들 휠을 통해 로컬 조작이 가능합니다.액추에이터는 간단한 OPEN-CLOSE 단위에서 필드버스 인터페이스 및 운영 데이터 로깅과 마이크로 제어 버전까지 제어 장치와 결합 할 수 있습니다..
하우징은 IP67 등급으로 표준으로 IP68가 옵션으로 제공되며 먼지, 물 침입 및 일시적 몰입으로부터 보호합니다.작동 환경 온도 범위는 -30 °C ~ + 70 °C로 패키지는 야외, 세척 및 까다로운 산업 환경에 적합합니다.부식 보호는 고저항성 응용에 대한 KS 클래스 요구 사항을 충족합니다.사용 가능한 제어 옵션에는 기본 오픈 클로즈 애플리케이션을 위한 AM 시리즈와 고급 진단, 필드 버스 통신 (Profibus, Modbus, Foundation Fieldbus) 를 위한 AC 시리즈가 포함됩니다.및 자산 관리 통합인증은 ATEX, IECEx, FM 및 CSA를 포함 할 수 있으며, SIL 2 및 SIL 3 기능은 선택된 구성에 사용할 수 있습니다.SA 시리즈는 안정적인 밸브 자동화와 긴 서비스 수명이 필수적인 물 처리, 전력 생산, 석유 및 가스, 화학 처리 및 해양 응용 분야에서 널리 배포됩니다.
| 매개 변수 | 사양 |
|---|---|
| 제품 종류 | 멀티 턴 전기 액추에터 |
| 시리즈 | SA 시리즈 |
| 토크 범위 | 10Nm ∼ 32,000Nm |
| 출력 속도 | 4 rpm 180 rpm (50 Hz) |
| 모터 타입 | 3단계 AC / 1단계 AC / DC |
| 의무 유형 (표준) | S2 15분 (열고 닫기, A과 B급) |
| 면세 유형 (선택) | S2 30분 |
| 장막 보호 | IP67 표준 / IP68 선택 |
| 환경 온도 | -30°C ~ +70°C |
| 부식 보호 | KS 클래스 |
| 수동 조작 | 손바퀴 |
| 한계 감지 | 통합 한계 및 토크 감지 |
| 위치 송신기 | 4·20 mA (선택) |
| 전기 연결 | AUMA 플러그/소켓 커넥터 (터미널 선택) |
| 밸브 부착장 | ISO 5210 / DIN 3210 |
| 제어 옵션 | AM 시리즈 (기본) / AC 시리즈 (첨단 진단, 필드버스) |
| 필드버스 인터페이스 | 프로피버스, 모드버스, 재단 필드버스 (선택) |
| 인증서 | ATEX, IECEx, FM, CSA (선택) |
| 기능 안전 | AC 01.2 SIL로 SIL 2 표준 / SIL 3까지 (선택된 구성) |
| 작동 온도 (밸브) | 최대 70°C 권장 |
물 및 폐수 처리
전력 생산 (열력, 수력, 핵)
석유 및 가스 생산 및 운송
화학 및 석유화학 가공
직물 및 종이
광산 및 광물
해양 및 조선
식품 및 음료 가공
이러한 산업은 게이트 밸브, 밸브, 나비 밸브, шлюз 게이트에 대한 오픈 클로즈 및 위치 작업에 대한 신뢰할 수있는 밸브 자동화를 요구합니다. SA 시리즈는 높은 사이클 작업을 처리합니다.원격 설비적절한 제어 및 인증과 함께 올바르게 구성된 경우 위험 영역 환경, 적절한 장착, 공기 품질 (공압 액세서리 사용 경우),그리고 전기 보호는 장기적인 신뢰성을 위해 중요합니다.
액추에이터는 명령에 응답하지 않습니다. ∙ 제어 단위의 전력을 확인하고, 선택 스위치 위치 (LOCAL/REMOTE) 및 필드 버스 통신 상태를 확인합니다.
작동 중 토크 결함 표시 ∙ 밸브 좌석, 스탬프 정렬 및 토크 제한 설정을 확인; RESET 버튼 또는 필드버스 명령을 통해 재설정.
열 결함 트리프 모터 보호가 활성화되었습니다; 냉각 기간을 허용, 작업 주기와 주변 온도를 확인, 모터 크기를 확인합니다.
제한 스위치가 작동하지 않습니다. 제한 감지 메커니즘을 검사하고, 이동 설정을 확인하고, 기계적 장애물을 확인합니다.
핸들 휠이 작동하지 않는 경우 - 수동 오버라이드 메커니즘을 확인하고, 클러치 리버 위치를 확인하고, 내부 기어를 검사합니다.
위치 피드백 오류 ∼ 위치 송신기를 재정정렬하고 4·20 mA 루프 배선을 확인하고 인코더 기능을 확인합니다.
디스플레이는 구성 오류를 표시합니다. 매개 변수 설정을 검토하고 밸브 데이터에 대한 제어 장치 설정을 확인하고 재설정합니다.
필드버스 통신 장애 ∙ 버스 배선, 종료, 장치 주소 및 프로토콜 구성을 확인합니다.
장막의 침입이나 습기 ∼ 밀폐, 케이블 점 및 플러그/소켓 커넥터를 검사하고 필요에 따라 O 링을 교체합니다.
밸브 변동 또는 사냥 중 조정 직무 제어 조정 확인, 조절 직무에 대한 SAR 시리즈가 작동 장치인지 확인하고 밸브 토크 요구 사항을 검사합니다.
AUMA SAR 시리즈 (모듈링 임무), AUMA SQ 시리즈 (부차 회전), AUMA SAEx 시리즈 (폭발 방지), AUMA SA-UW 시리즈 (수중), Rotork IQ3 시리즈, Rotork IQT 시리즈, SIPOS 7 시리즈,리미토르크 MX 시리즈, EIM TEC 시리즈, 버나드 S 시리즈, Auma SA 07.2SA 07.6, SA 10.2, SA 14.2, SA 14.6, SA 16.2, SA 25.1, SA 30.1, SA 35.1SA 40.1, SA 48.1.
선택 메모: 교체 전에 토크 요구 사항, 출력 속도, 밸브 고정 표준 (ISO 5210/DIN 3210), 제어 장치 유형, 통신 프로토콜 및 위험 영역 인증을 확인합니다..
