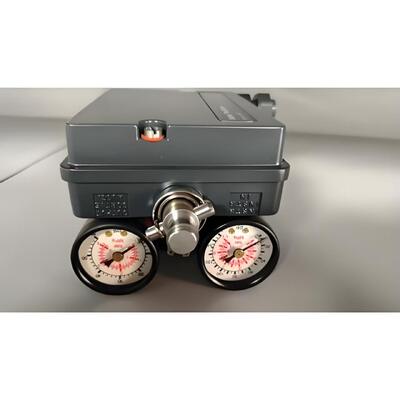

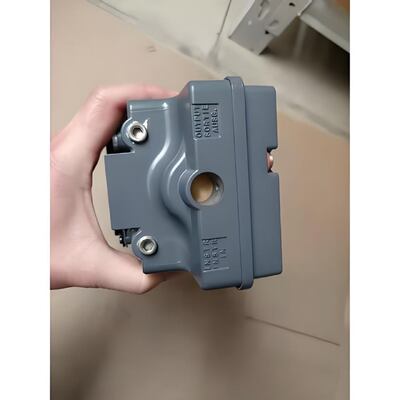

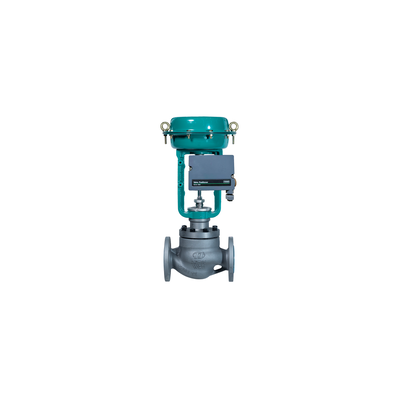

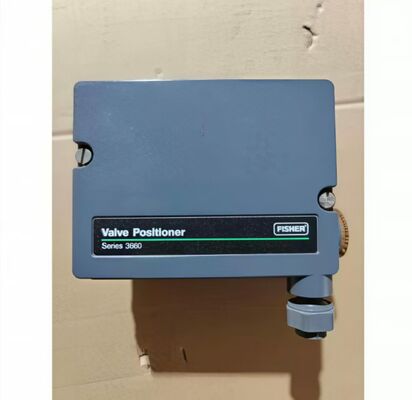

Fisher 3661 전자-공압 밸브 포지셔너는 4-20mA DC 전기 입력 신호를 사용하여 다이어프램 작동 슬라이딩 스템 제어 밸브를 위치시키도록 설계된 현장 검증된 포스 밸런스 계기입니다. 전기 제어 신호를 액추에이터에 대한 비례 공압 출력 압력으로 변환하여 스로틀링 및 온/오프 서비스에 대한 정확하고 반복 가능한 밸브 위치를 보장합니다. 3661은 노즐/플래퍼 및 릴레이 메커니즘과 통합 I/P 컨버터 모듈을 함께 사용하여 빠른 응답과 고주파 안정성을 제공합니다. 컴팩트하고 견고한 구조로 어떤 위치에도 장착할 수 있으며 진동에 대한 탁월한 내성을 제공하여 열악한 플랜트 환경에서 안정적인 성능을 위해 중요합니다. 포지셔너에는 유지 보수 중 계기를 서비스에서 제거하지 않고 밸브를 수동으로 작동할 수 있는 통합 바이패스 밸브가 있습니다. 제로 및 스팬 조정은 쉬운 보정을 위해 접근 가능하며, 추가 부품 없이 직접 및 역방향 사이에서 현장에서 액션을 반전시킬 수 있습니다. 3661은 표준 장착 인터페이스를 준수하는 광범위한 Fisher 및 타사 공압 액추에이터와 호환됩니다. 공압 섹션은 현장 검증되고 간단하게 유지되므로 계기 기술자를 위한 유지 보수 및 문제 해결이 간단합니다.
하우징은 부식 방지 마감 처리된 다이캐스트 알루미늄 케이스로 표준으로 IP54 보호 기능을 제공합니다. 공급 압력 범위는 최대 100 psi (6.9 bar)이며, 출력 압력은 공급 압력의 95%까지 도달할 수 있습니다. 정상 상태 공기 소비량이 낮아 에너지 효율에 기여합니다. 작동 온도 범위는 -40 ~ +71°C (-40 ~ +160°F)입니다. 3661은 위험 지역 설치를 위해 ATEX, CSA 및 FM을 포함한 인증을 받았으며, 본질 안전 및 방폭 버전이 제공됩니다. 일반적인 산업에는 석유 및 가스, 화학 처리, 정제, 발전, 수처리 및 일반 산업 공정 제어가 포함됩니다. 포스 밸런스 신뢰성, 통합 바이패스, 전자-공압 입력 및 광범위한 인증 적용 범위의 조합은 3661을 밸브 자동화에 대한 신뢰할 수 있는 선택으로 만들며, 특히 검증되고 간단한 전자-공압 포지셔너가 선호되는 응용 분야에 적합합니다.
| 매개변수 | 사양 |
|---|---|
| 모델 | 3661 |
| 제품 유형 | 전자-공압 밸브 포지셔너 |
| 입력 신호 | 4-20 mA DC |
| 입력 임피던스 | 명목상 176옴 |
| 통신 프로토콜 | 없음 (아날로그 전용) |
| 공급 압력 | 최대 100 psi (6.9 bar) |
| 출력 신호 | 공급 압력의 0 ~ 95% |
| 작동 방식 | 현장 반전 가능 (직접 / 역방향) |
| 작동 원리 | 포스 밸런스, 노즐/플래퍼, 릴레이, I/P 컨버터 |
| 정격 이동 범위 | 0.5 ~ 4인치 (13 ~ 102 mm) |
| 공기 연결 | 1/4 NPT |
| 전기 연결 | 1/2 NPT |
| 인클로저 보호 | 표준 IP54 |
| 주변 온도 | -40 ~ +71°C (-40 ~ +160°F) |
| 바이패스 밸브 | 통합 |
| 제로 및 스팬 | 조정 가능 |
| 장착 표준 | Fisher 표준 / NAMUR |
| 액추에이터 호환성 | 단동식 다이어프램 액추에이터, 선형 |
| 인증 | ATEX / CSA / FM (특정 모델) |
| 하우징 재질 | 다이캐스트 알루미늄 |
| 무게 | 약 2.5 kg (5.5 lbs) |
| 보증 | 12개월 |
석유 및 가스 처리
화학 및 석유화학 플랜트
발전
수처리 및 폐수 처리
펄프 및 제지 공장
정제 및 파이프라인 압력 조절
제약 제조
일반 산업 공정 제어
이러한 산업은 까다로운 환경에서 정확한 밸브 위치와 신뢰할 수 있는 작동을 요구합니다. 3661은 다이어프램 작동 슬라이딩 스템 밸브의 스로틀링 서비스에 특히 적합하며, 포스 밸런스 설계와 진동 불감성이 안정적인 제어를 보장합니다. 통합 바이패스 밸브는 포지셔너를 서비스에서 제거하지 않고 수동 작동을 허용하여 유지 보수를 단순화합니다. 광범위한 인증 포트폴리오를 통해 3661은 위험 지역뿐만 아니라 일반 플랜트 위치에도 배치할 수 있습니다. 이 포지셔너는 표준 장착 인터페이스를 준수하는 Fisher 및 타사 공압 액추에이터와 함께 사용하도록 설계되었습니다.
포지셔너가 입력 신호에 응답하지 않음 – 4-20mA 루프의 연속성 확인, 입력 임피던스 확인, 공급 압력이 충분한지 확인하고 I/P 컨버터 및 노즐/플래퍼 어셈블리에 오염이 있는지 검사합니다.
설정점 변경 시 밸브가 스트로크되지 않음 – 공압 연결 및 공급 압력 확인; 올바른 입력 신호가 계기에 도달하는지 확인하고 바이패스 밸브가 닫혀 있는지 확인합니다.
포지셔너가 진동하거나 사냥함 – 릴레이 및 노즐 조정, 피드백 링크가 단단히 고정되었는지 확인하고 액추에이터가 과대하게 크지 않은지 확인합니다.
선형성이 좋지 않거나 오차가 큼 – 피드백 링크 기하학 및 범위 조정 확인, 공기 누출 확인, 노즐/플래퍼 마모 검사.
느린 응답 – 리스트릭터 및 노즐 청소, 릴레이 및 I/P 컨버터 검사, 누출 확인, 공급 압력이 충분한지 확인.
불안정한 출력 압력 – 공급 공기 압력 안정성 확인, 노즐/플래퍼 간격 검사, 포스 밸런스 피드백 스프링 장력 확인.
보정이 완료되지 않음 – 3661은 수동 보정을 사용합니다. 밸브 이동이 정격 범위 내에 있는지 확인하고, 피드백 레버 위치를 확인하고, 노즐 방향을 확인합니다.
공기 누출 또는 압력 저하 – 공기 공급 연결, 릴레이 및 액추에이터 튜브 검사; 공급 압력이 최대 100 psi인지 확인합니다.
인클로저로의 습기 유입 – 커버 씰, 케이블 글랜드 및 단자함 검사; IP54 무결성 확인 및 필요한 경우 IP65 업그레이드 고려.
고진동 환경에서의 불규칙한 작동 – 장착이 단단히 고정되었는지 확인하고, 피드백 링크 연결이 느슨한지 확인하고, 단단한 장착 위치를 확인합니다.
Fisher 3582 공압 밸브 포지셔너
Fisher 3610J 전자-공압 밸브 포지셔너
Fisher 3620J 전자-공압 밸브 포지셔너
Fisher 3660 밸브 포지셔너
Fisher DVC2000 디지털 밸브 포지셔너
Fisher DVC6200 디지털 밸브 포지셔너
Masoneilan SVI II AP
Samson 3730-3
KOSO EP800
Flowserve Logix 520MD
선택 참고: 모델을 대체하기 전에 장착 플랜지 호환성, 액추에이터 유형, 스트로크 범위, 입력 신호 유형, 공급 압력 및 인클로저 보호를 확인하십시오. 3661은 표준 장착 인터페이스를 갖춘 단동식 다이어프램 액추에이터에 적합합니다. 디지털 통신 및 고급 진단을 위해 Fisher DVC 시리즈로 업그레이드하는 것을 고려하십시오.
