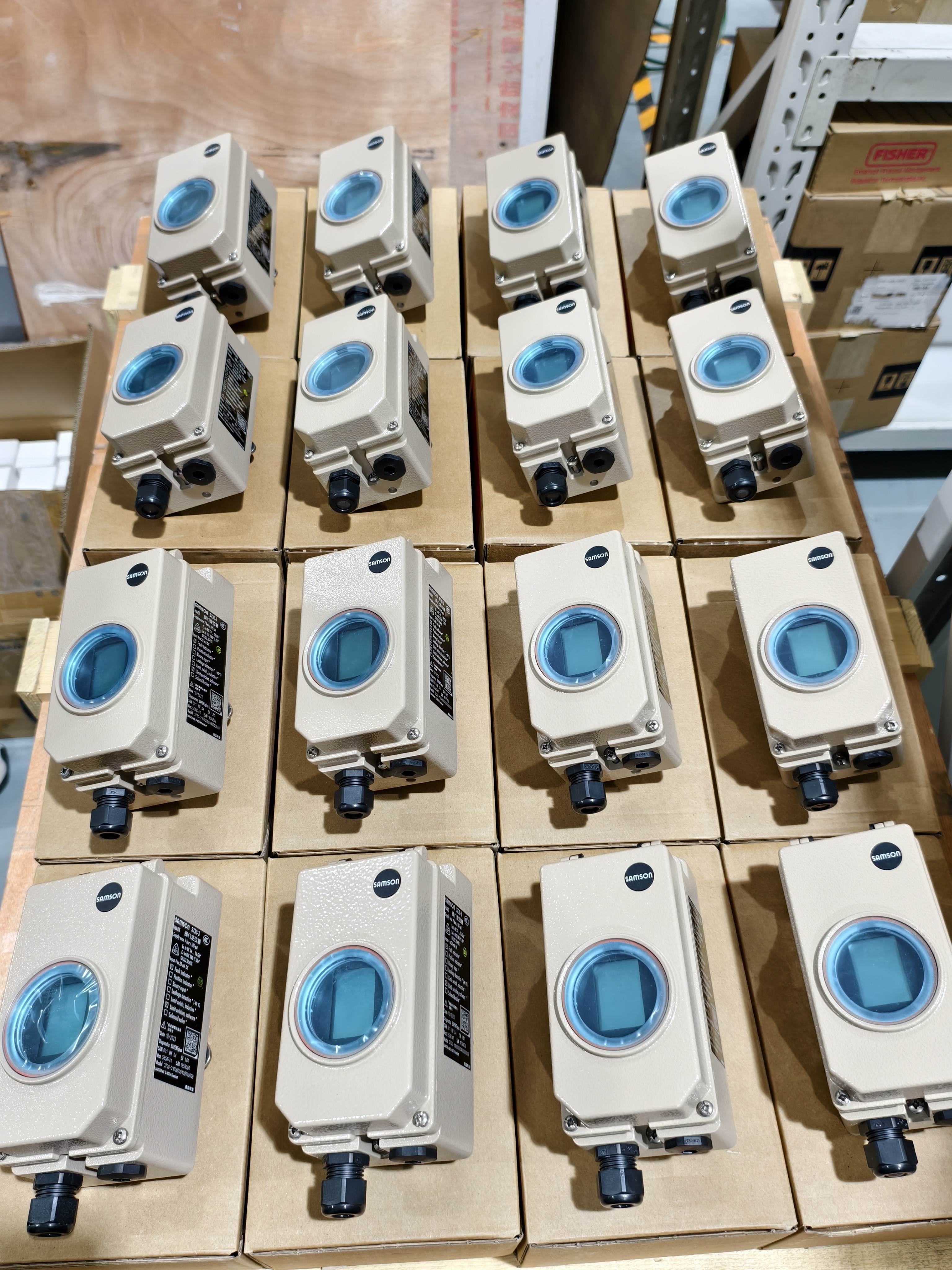

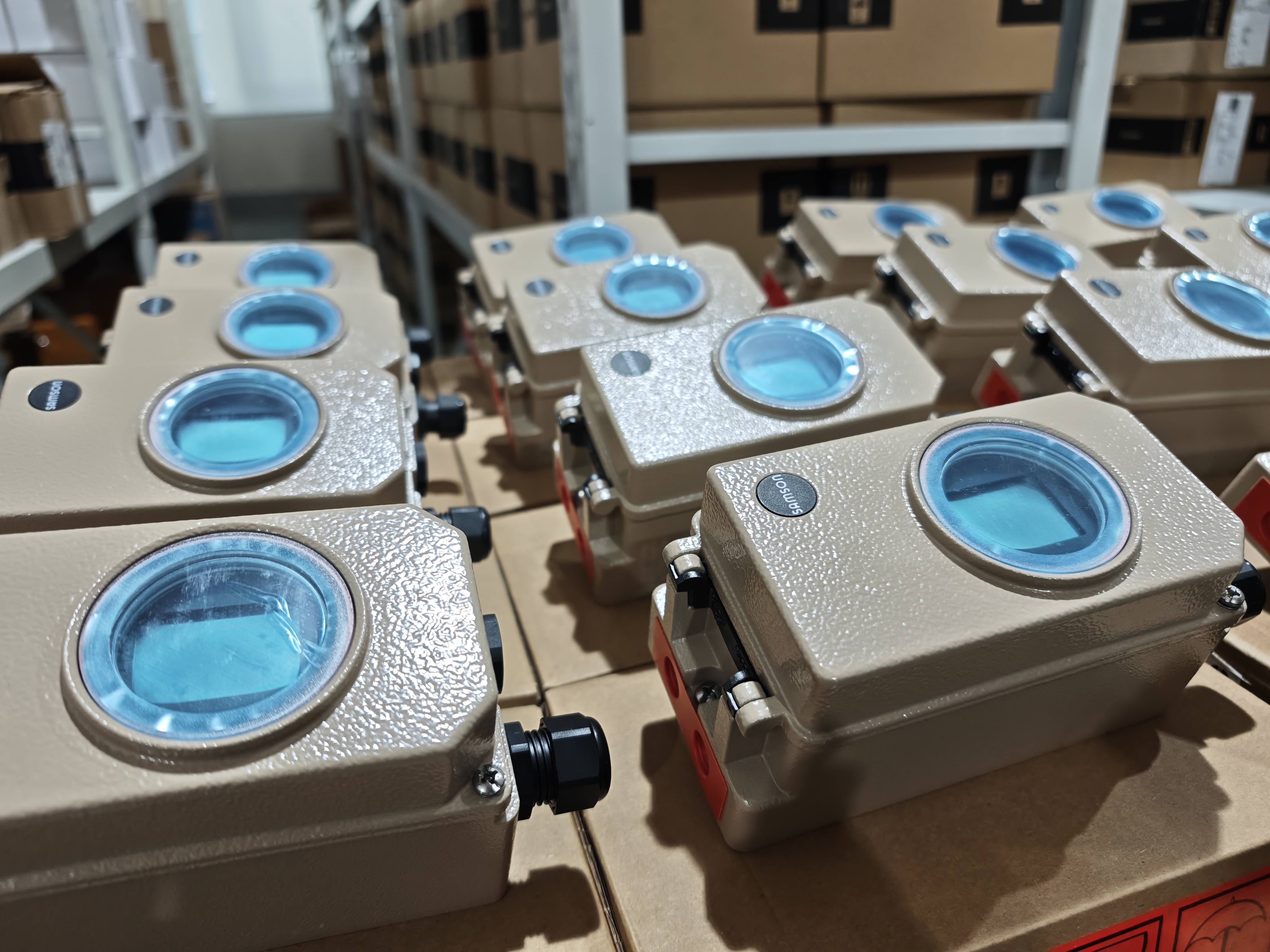

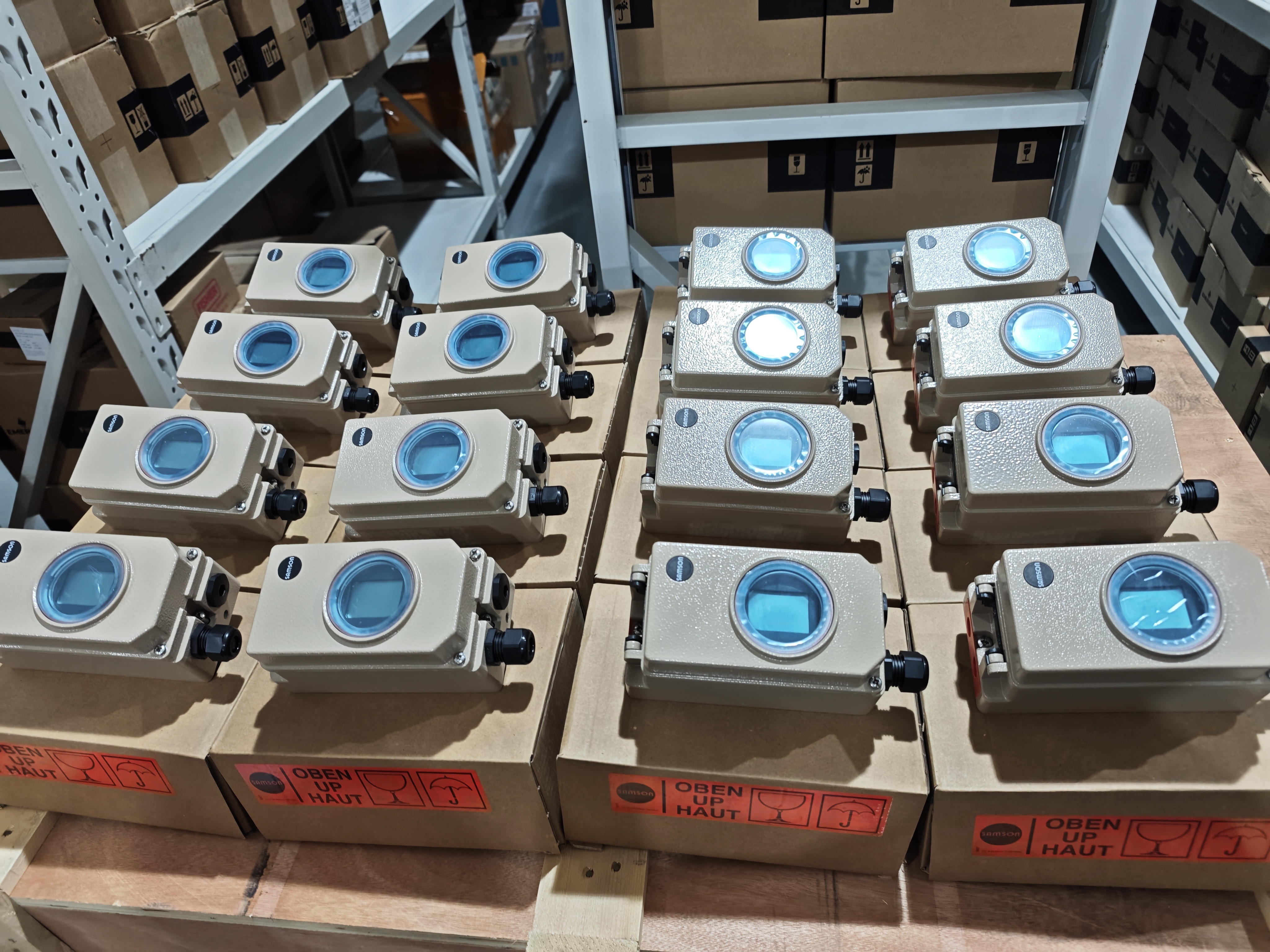

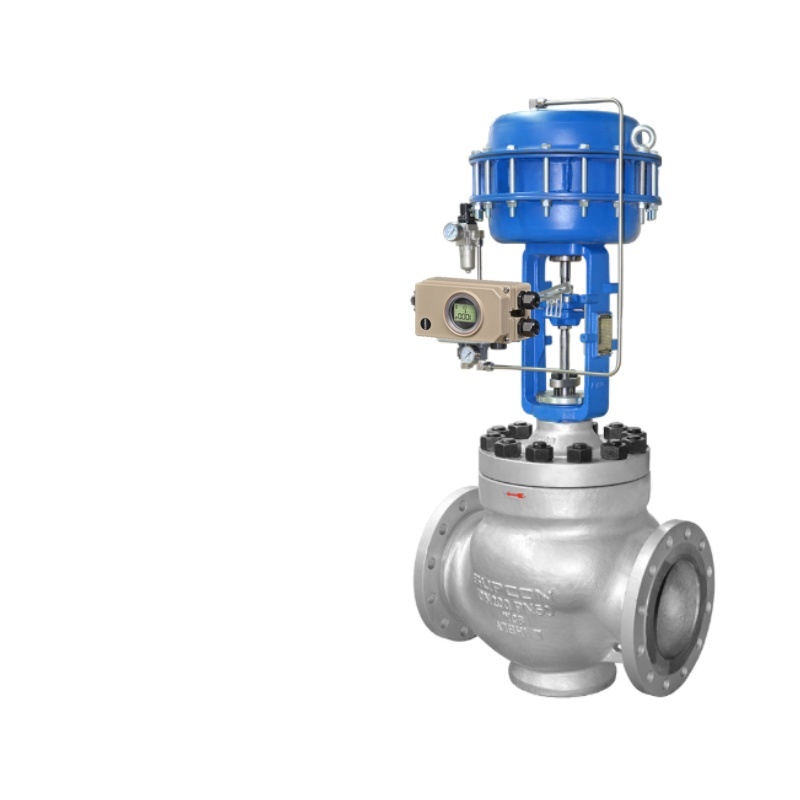

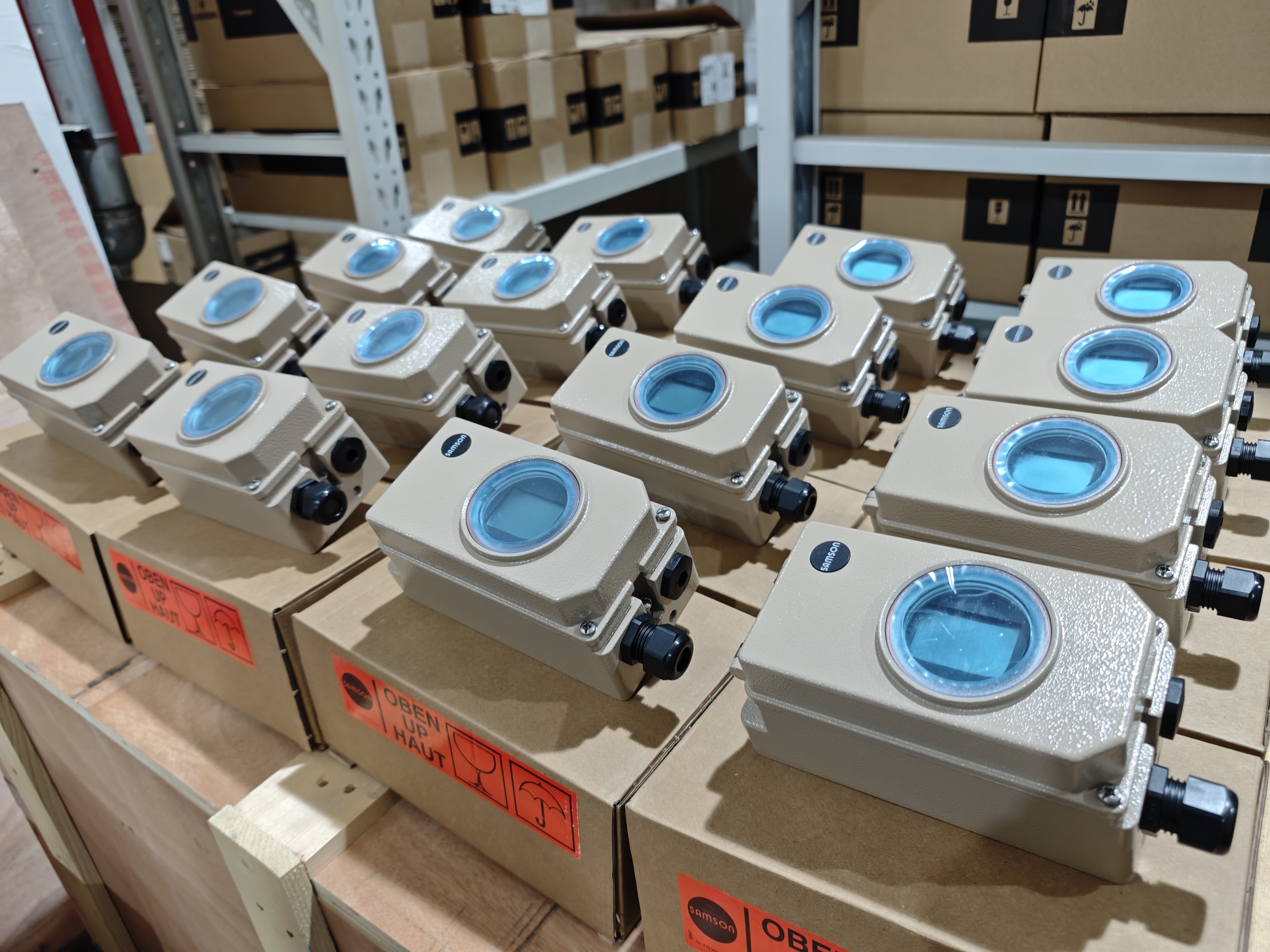

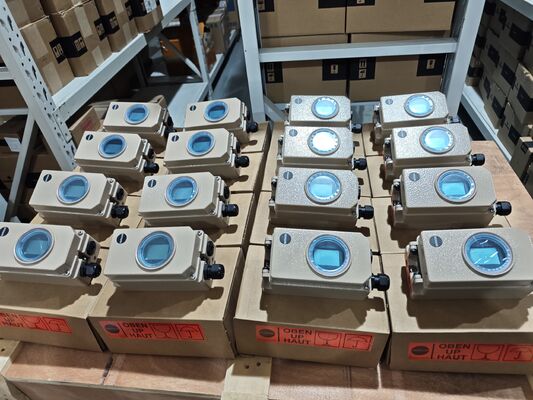

Samson 3730-3 전기 공압 밸브 포지셔너는 4-20mA 제어 신호와 공압 제어 밸브의 미리 결정된 할당을 보장하는 스마트 HART 통신 장치입니다. 단동 또는 복동 포지셔너로 제공되며 선형 및 회전 액추에이터에 부착할 수 있으며 3.6~300mm의 이동 범위와 24°~100°의 개방 각도를 지원합니다. 3730-3은 비접촉 이동 감지 시스템을 사용하여 기계적 마모를 제거하고 IEC 60534-6-1, VDI/VDE 3847, VDI/VDE 3845 또는 SAMSON 통합 부착 장치가 있는 액추에이터에 설치를 단순화합니다. NAMUR 권장 사항 NE 107 상태 및 메시지가 있는 일반 텍스트 디스플레이는 장치 상태를 한눈에 명확하게 보여주며, 회전 가능한 판독 방향을 갖춘 간단한 원-노브, 메뉴 기반 작동으로 모든 장착 위치에서 신속한 설정 및 보정이 가능합니다. 이 장치는 HART 7 통신을 지원하며 SAM DIGITAL 지원으로 최신 자산 관리 시스템과의 통합을 가능하게 합니다. 제어 밸브용 통합 EXPERTplus 진단 기능은 예측 유지 보수를 위한 실시간 데이터를 제공하며, 공정 실행 중에 밸브 상태를 기록하고 필요한 유지 보수 작업에 대한 메시지를 생성합니다. 모든 매개변수는 비휘발성 EEPROM에 저장되어 전원 손실 시 설정을 보호하며, 포지셔너는 410Ω의 작은 전기 부하를 갖는 2선식 시스템입니다. 대체 초기화 모드를 통해 공장이 가동 중일 때 밸브 위치를 변경하지 않고 비상 시 포지셔너를 시작할 수 있습니다. 또한 포지셔너는 조절 가능한 밀폐 기능, 출력 압력 제한 및 장기 정확도를 유지하기 위한 자동 제로 모니터링 기능을 갖추고 있습니다. 하우징은 주조 알루미늄 또는 스테인리스 스틸로 제작되어 먼지, 물 유입 및 부식성 대기에 대해 IP66 및 NEMA 4X 보호 기능을 제공합니다. 공급 공기 범위는 1.4~7 bar(20~105 psi)이며, 포지셔너는 빠르고 안정적인 제어를 위한 높은 공기 용량을 제공합니다. 3730-3은 본질 안전, 인클로저에 의한 보호 및 증가된 안전을 포함한 방폭 인증을 받았습니다. 통합 온도 센서 및 작동 시간 카운터는 추가적인 진단 통찰력을 제공합니다. 이 장치에는 두 개의 표준 프로그래밍 가능한 위치 경보와 오류 경보 접점 또는 선택적 아날로그 위치 송신기를 통해 발행되는 메시지가 있는 자체 진단 기능도 포함되어 있습니다. 일반적인 산업 분야에는 석유 및 가스, 화학 처리, 정제, 발전, 수처리 및 일반 산업 공정 제어가 포함됩니다. 벤치마크 제어 성능, EXPERTplus 진단 기능 및 미래 지향적인 모듈식 설계를 결합한 3730-3은 밸브 자동화, 플랜트 효율성 및 예측 유지 보수를 위한 신뢰할 수 있는 선택입니다.기술 사양매개변수사양모델3730-3제품 유형
입력 신호4~20mA DC, 분할 범위 작동, 역극성 보호통신 프로토콜HART 7전기 부하
| 최소 전류 | 디스플레이용 3.6mA; 작동용 3.8mA |
|---|---|
| 공급 공기 압력 | 1.4~7 bar (20~105 psi) |
| 신호 압력 (출력) | 0 bar ~ 공급 압력 용량, 소프트웨어 제한 |
| 이동 범위 (선형) | 3.6~300 mm |
| 개방 각도 (회전) | 24°~100° |
| 인클로저 보호 | IP66 / NEMA 4X |
| 위치 감지 | 비접촉 이동 센서 |
| 디스플레이 | NAMUR NE 107 상태가 있는 일반 텍스트 LCD |
| 작동 | 원-노브, 메뉴 기반 |
| 진단 | EXPERTplus 밸브 진단, 자체 진단, NAMUR NE 107 메시지 |
| 초기화 모드 | 대체 (Sub) 포함 4가지 모드 |
| 제로 모니터링 | 자동, 연속 |
| 온도 센서 | 통합 |
| 작동 시간 카운터 | 통합 |
| 장착 표준 | IEC 60534-6-1 / VDI/VDE 3847 / VDI/VDE 3845 / SAMSON 통합 |
| 액추에이터 호환성 | 단동 또는 복동, 선형 또는 회전 |
| 방폭 | 본질 안전 / 인클로저에 의한 보호 / 증가된 안전 |
| 하우징 재질 | 주조 알루미늄 / 스테인리스 스틸 |
| 무게 | 12개월 |
| 보증 | 12개월 |
| 응용 산업 | 석유 및 가스 처리 |
| 화학 및 석유화학 플랜트 | 발전 |
| 수처리 및 폐수 처리 | 펄프 및 제지 공장 |
| 정제 및 파이프라인 압력 조절 | 제약 제조 |
| 일반 산업 공정 제어 | 이러한 산업은 생산 효율성과 안전을 유지하기 위해 정확한 밸브 위치 지정, 안정적인 통신 및 고급 진단 기능을 요구합니다. 3730-3은 까다로운 전송 시간 요구 사항, 까다로운 주변 조건 및 스로틀 서비스에 특히 적합합니다. 비접촉 이동 감지 기술은 서비스 수명을 연장하며 Samson 및 타사 공압 액추에이터 모두에 이상적입니다. HART 통신 및 EXPERTplus 진단 기능을 통해 운영자는 위험 지역에 진입하지 않고도 밸브 상태 데이터, 성능 추세 및 진단 경고에 액세스할 수 있어 안전을 개선하고 예측 유지 보수를 가능하게 합니다. |
| 일반적인 문제 | 포지셔너가 입력 신호에 응답하지 않음 – 4-20mA 루프의 연속성 확인, 소스가 충분한 전류를 공급할 수 있는지 확인, 전기 연결이 올바른지 확인; 손상된 자기 전기 부품, 잘못된 공급 압력 또는 막힌 공기 경로 확인. |
포지셔너가 진동하거나 사냥함 – 증폭기 밸런스 나사 조정 확인, 출력 스로틀 니들 밸브 개구부 줄이기, 모든 피드백 연결이 안전하고 단단한지 확인.
선형성이 좋지 않거나 오차가 큼 – 설치 및 조정 확인, 공압 시스템의 공기 누출 확인, 자기 전기 어셈블리 검사, 모든 나사가 단단하고 노즐/플랩퍼 위치가 올바른지 확인.
응답이 느리거나 작동이 둔함 – 다이어프램 챔버의 제한기 청소, 노즐/플랩퍼 손상 검사, 공기 누출 확인, 피드백 스프링 설치 확인, 공급 압력이 충분하고 압력 조절기 흐름이 충분한지 확인.
불안정한 피드백 신호 – 이동 센서 및 연결 케이블의 느슨하거나 손상된 연결 확인, 공급 공기 압력이 안정적인지 확인.
자동 보정이 완료되지 않음 – 액추에이터 이동, 공급 압력 확인, 비접촉 이동 센서가 올바르게 배치되었는지 확인; 기계적 바인딩이 없는지 확인.
공기 누출 또는 압력 강하 – 공기 공급 연결, 릴레이 및 액추에이터 튜브의 누출 검사; 공급 공기 압력이 1.4~7 bar인지 확인.
인클로저에 습기 유입 – 커버 씰, 케이블 글랜드 및 터미널 박스 검사; IP66 / NEMA 4X 무결성 확인.
HART 통신 간헐적 – 루프 배선, 차폐, 종단 및 HART 장치 주소 확인; 제어 시스템과의 DTM/EDD 통합 확인.
교체 모델Samson TROVIS 3730-3
Samson 3730-2
Samson 3730-4 (PROFIBUS)
Samson 3730-5 (FOUNDATION Fieldbus)
Samson 3725
Samson 4763
Fisher DVC6200
Fisher DVC2000
Masoneilan SVI II AP
선택 참고: 모델을 대체하기 전에 장착 플랜지 호환성, 액추에이터 이동 범위, 입력 신호 유형, 통신 프로토콜, 공급 압력 및 인클로저 보호를 확인하십시오. 3730-3은 단동 또는 복동 공압 액추에이터용으로 설계되었으며 이전 아날로그 포지셔너를 직접 대체할 수 있습니다. TROVIS 3730-3은 3730-3이 가까운 미래에 단종될 예정이므로 지정된 대체 장치입니다.
.
