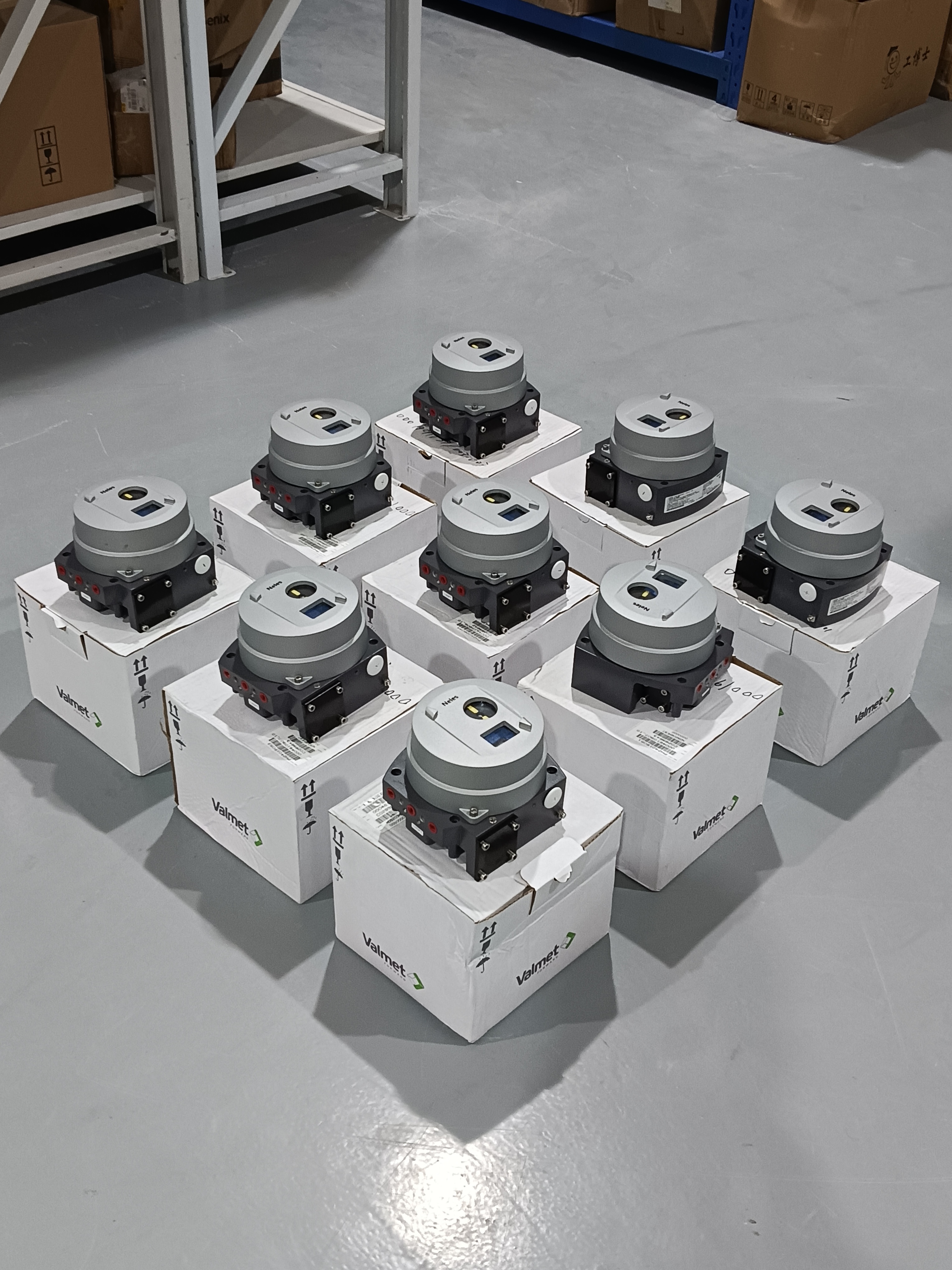

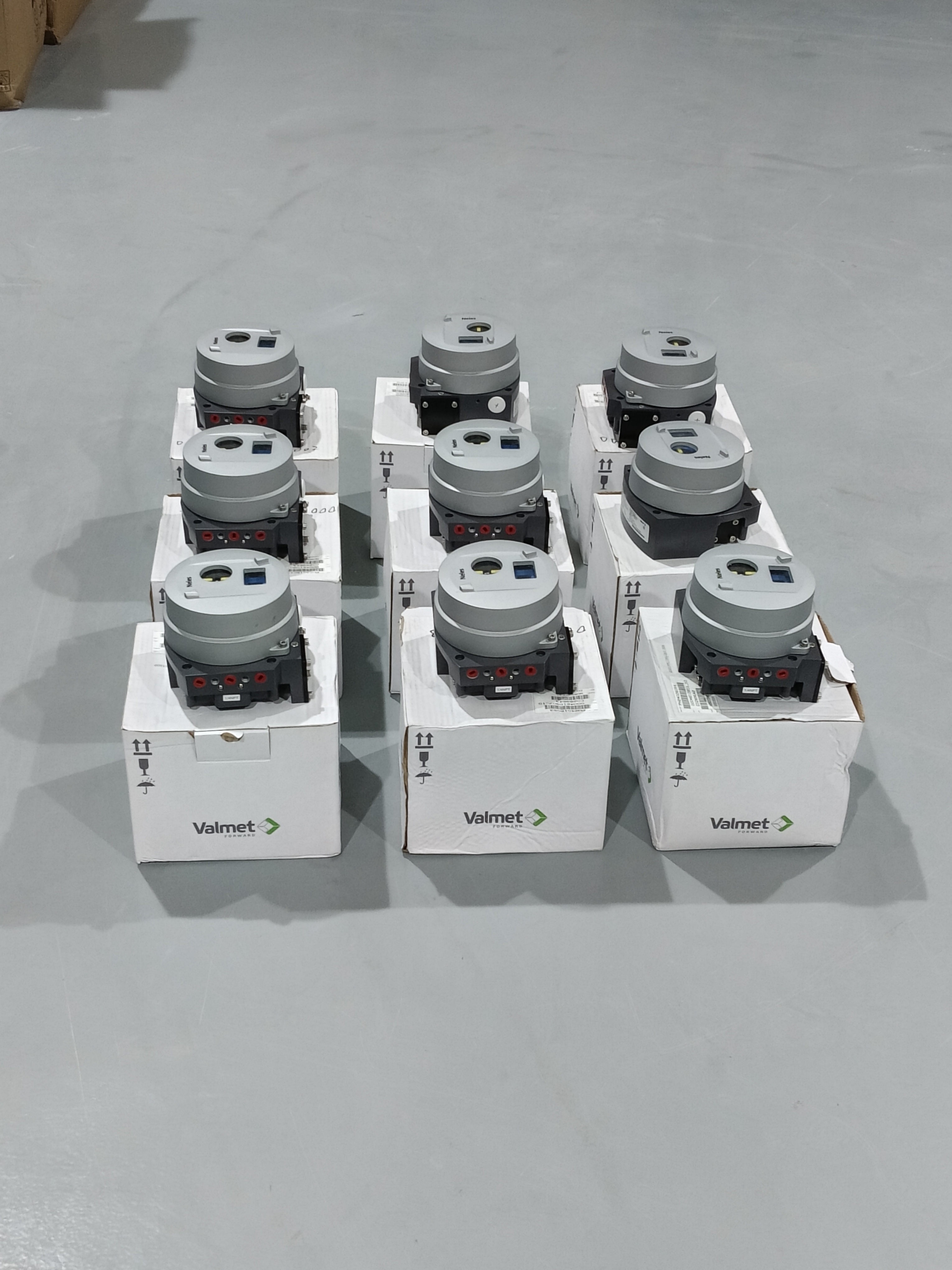

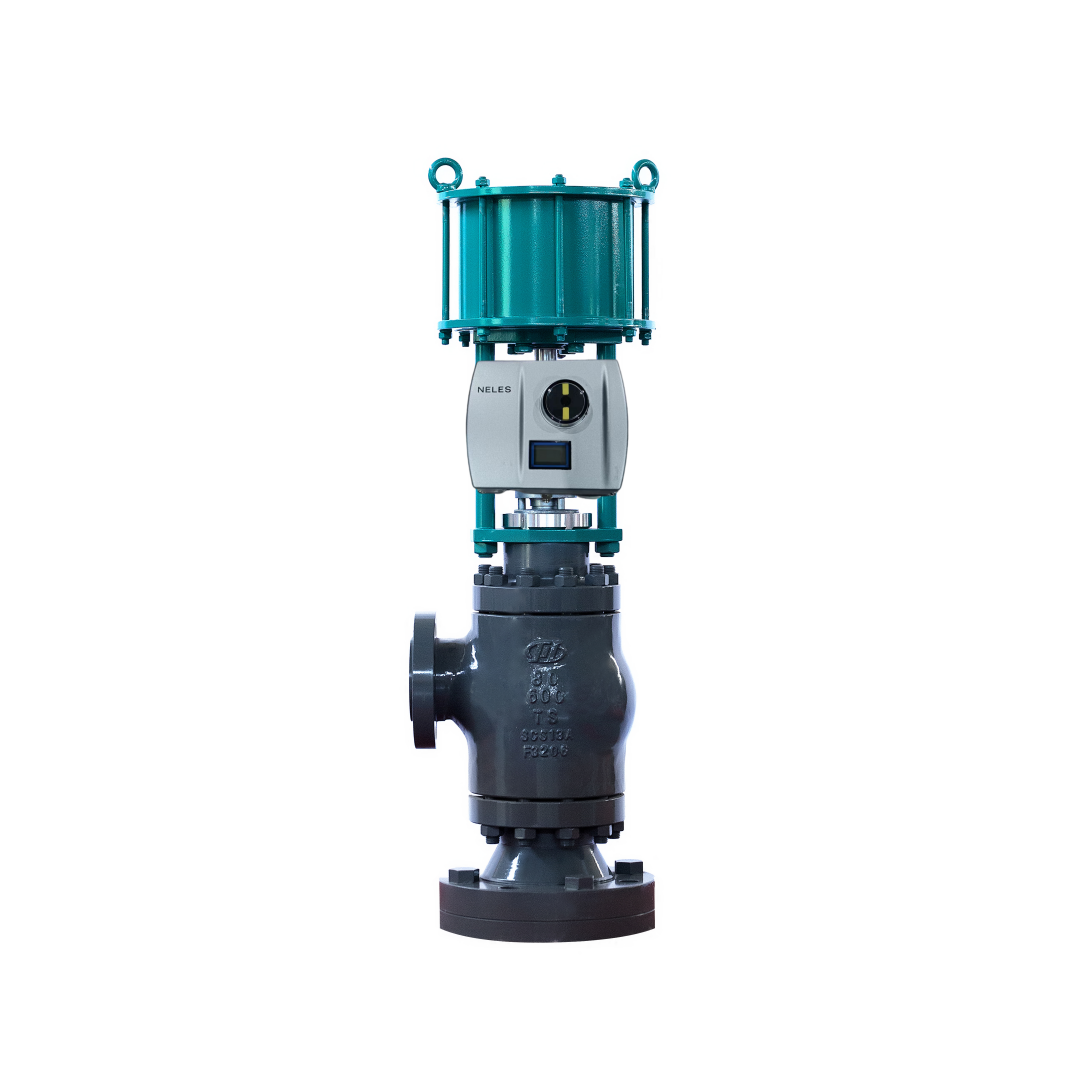

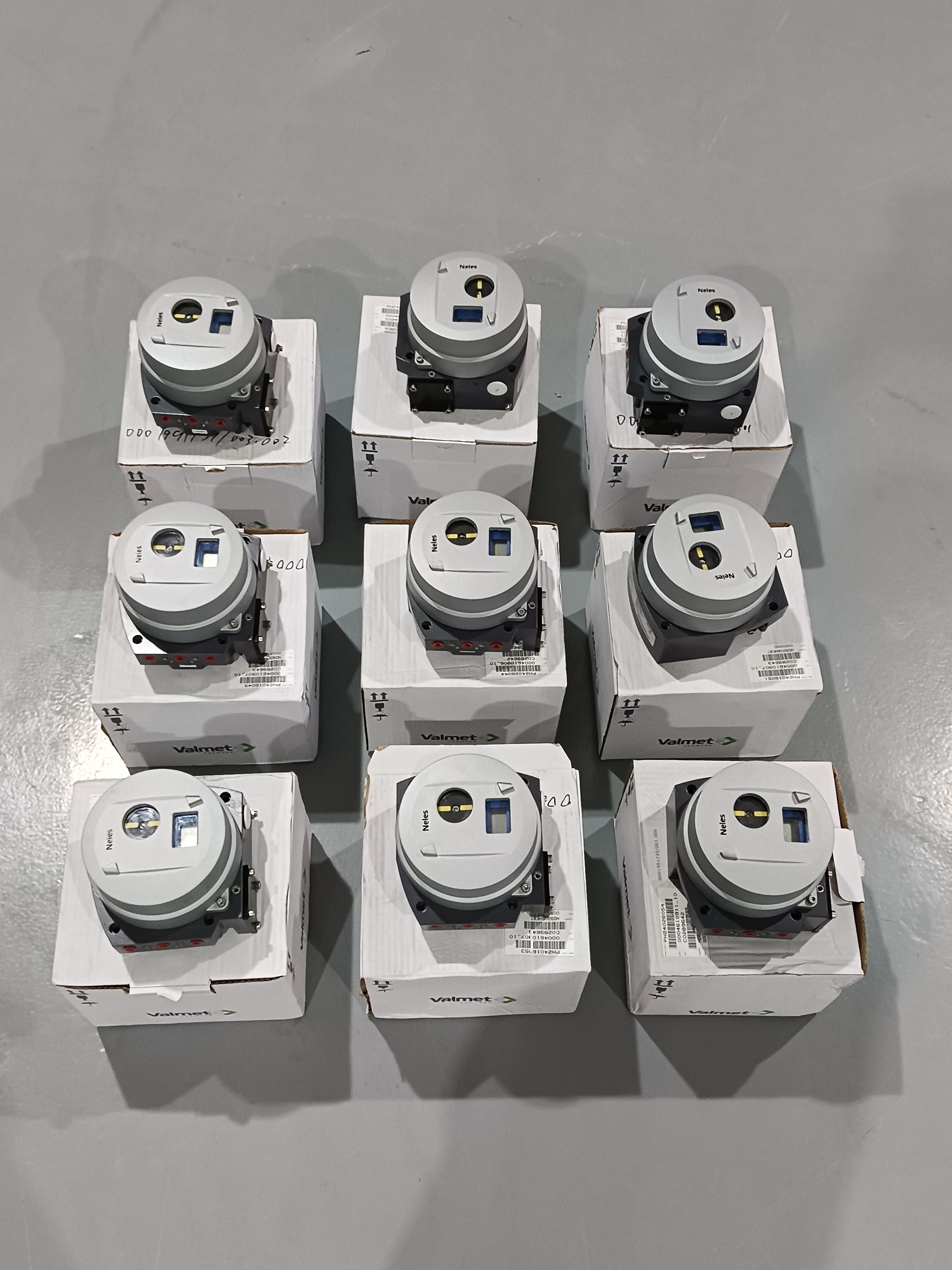

넬레스 ND9000 지능 밸브 포지셔너 (Neles ND9000 Intelligent Valve Positioner) 는 모든 제어 밸브 액추에터와 모든 산업 분야에서 작동하도록 설계된 최고 수준의 마이크로 컨트롤러 기반 밸브 컨트롤러입니다.그것은 4-20mA DC 제어 신호 또는 필드 버스 통신을 수신하고 단일 작용 또는 이중 작용 액추에터를 구동하기 위해 비례적인 공기 출력으로 변환합니다., 선형 및 회전 밸브 응용 프로그램을 지원합니다.ND9000은 VDI / VDE 3845 또는 IEC 60534-6 장착 기능을 가진 모든 액추에에 기계적 마모를 제거하고 설치를 단순화하는 접촉하지 않는 위치 측정 시스템을 사용합니다.언어 선택과 함께 로컬 사용자 인터페이스는 빠른 설정과 캘리브레이션을 허용하며 동일한 장치를 선형 및 회전 밸브, 이중 및 단일 작용 액추에터에 사용할 수 있습니다.예비 부품 재고를 줄이는 것이 도구는 HART 6 또는 7, FOUNDATION Fieldbus 및 Profibus PA를 포함한 교환 가능한 통신 옵션을 지원하며 통신 보드를 교체하여 쉽게 업그레이드 할 수 있습니다.옵션 제한 스위치와 위치 송신기 (HART에서만) 는 추가 하드웨어 없이 밸브 위치 피드백을 제공합니다ND9000은 IEC 61508에 따라 TÜV에 의해 SIL 2 인증을 받았으며 안전 관련 응용 프로그램에 적합합니다. ND9000은 루프로 작동하고 3.6 mA만큼 적게 작동하기 때문에기존 제어기 및 전기 장벽과 호환됩니다..
방안은 소금 알루미늄 합금과 폴리머 복합물, 또는 선택적으로 완전 스테인레스 스틸으로 구성되어 있으며, 먼지, 물 침투,그리고 식식성 대기표준 작동 온도 범위는 -40°C ~ +85°C이며, 북극 버전은 -53°C까지 작동을 확장합니다. 공급 압력 범위는 0.14 ~ 0.8 MPa (1.4 ~ 8 바) 입니다.그리고 ND9000은 소유 총비용을 줄이기 위해 낮은 에너지와 공기 소비를 제공합니다.포지셔너는 ATEX, IECEx, INMETRO, cCSAus, CCOE/PESO, KOSHA, GOST R,내재적으로 안전하고 폭발성 응용 용품에 대한 NEPSI 승인그것은 석유 및 가스, 화학 처리, 정제, 발전, 수처리, 펄프 및 종이 및 일반적인 산업 공정 제어에 널리 배치됩니다.ND9000은 모든 주요 DCS 시스템과 통합될 수 있습니다., 그리고 개방형 아키텍처는 FDT 및 EDD 기술을 통해 다양한 제조업체의 소프트웨어 및 하드웨어와 자유롭게 인터페이스를 허용합니다.우수한 진단, 미래형 모듈형 설계는 ND9000을 밸브 자동화, 공장 효율성 및 예측 유지 보수에 신뢰할 수있는 선택으로 만듭니다.
| 매개 변수 | 사양 |
|---|---|
| 모델 | ND9000 |
| 제품 종류 | 지능형 밸브 위치기 |
| 입력 신호 | 4~20mA DC, 루프 전원, 최소 3.6mA |
| 통신 프로토콜 | HART 6 또는 7 / FOUNDATION 필드버스 / 프로피버스 PA (교환) |
| 공급 압력 | 0.14 ~ 0.8 MPa (1.4 ~ 8 바 / 20 ~ 115 psi) |
| 에어 연결 | G1/4 (ND9100) / 1/4 NPT (ND9200/ND9300/ND9400) |
| 장막 보호 | IP66 / NEMA 4X |
| 실내 온도 (표준) | -40°C ~ +85°C (-40°F ~ +185°F) |
| 환경 온도 (북극) | -53°C ~ + 85°C (-64°F ~ + 185°F) |
| 위치 감지 | 비접촉 위치 측정 |
| 출력 신호 | 선택적 위치 송신기 (HART 전용); 선택적 제한 스위치 |
| 진단 | 자기 진단 / 온라인 진단 / 성능 진단 / 통신 진단 / 온라인 밸브 서명 |
| 장착형 | 통합 장착 또는 원격 장착 |
| 장착 표준 | VDI/VDE 3845 / IEC 60534-6 |
| 액추에이터 호환성 | 원동 또는 쌍동, 회전 또는 선형 |
| 인증서 | ATEX / IECEx / INMETRO / cCSAus / CCOE / PESO / KOSHA / GOST R / NEPSI; SIL 2가 가능합니다. |
| 주택 재료 | 안오디제 알루미늄 합금 및 폴리머 복합물 (표준) / 스테인레스 스틸 (선택) |
| 무게 | 1.8kg (4.0 lbs) 확장 하우스와 함께 |
| 보증 | 12개월 |
석유 및 가스 처리
화학 및 석유화학 공장
전력 생산
물 및 폐수 처리
직물 및 종이 공장
정제 및 파이프 라인 압력 조절
의약품 제조
광업 및 금속 가공
이러한 산업은 정확한 밸브 위치, 신뢰할 수 있는 통신, 그리고 생산 효율성과 안전을 유지하기 위한 고급 진단 능력을 필요로 합니다.ND9000은 회전 및 선형 밸브에 대한 벤치마크 제어 성능이 중요한 응용 프로그램에 특히 적합합니다., 자동화 된 흐름 및 압력 제어, 석유 및 가스 전류 및 중류 밸브 자동화, 화학 및 석유화학 대량 및 연속 프로세스,발전소의 증기 및 유틸리티 시스템비접촉 위치 측정 기술은 사용 수명을 연장시키고 Neles 및 제3자 공기 작동 장치 모두에 이상적입니다.HART 또는 필드버스 통신 및 온라인 밸브 진단과 함께, 운영자는 위험 영역에 진입하지 않고 밸브 상태 데이터, 성능 트렌드 및 진단 경고에 액세스 할 수 있으며 안전성을 향상시키고 예측 유지보수를 가능하게합니다.
포지셔너가 입력 신호에 반응하지 않는 경우 4~20mA 루프의 연속성을 확인하고 소스가 적어도 3.6mA를 공급할 수 있는지 확인합니다.그리고 터미널 전압이 요구되는 컴플라이언스 전압을 충족하는지 확인합니다..
밸브가 설정점 변경으로 스트로크하지 않습니다. 공기 연결과 공급 압력을 확인합니다. 올바른 입력 신호가 기구에 도달하고 캘리브레이션이 완료되었는지 확인합니다..
로컬 디스플레이가 작동하지 않는 경우 전원 공급을 확인하고 터미널 연결이 안전하는지 확인합니다.
자동 캘리브레이션이 완료되지 않는 경우 ∙ 액추에이터 이동, 공급 압력 및 비접촉 위치 센서가 올바르게 위치하는지 확인; 기계적 결합이 없는지 확인합니다.
위치 피드백 오류 ∼ 제한 스위치 또는 위치 송신기 구성을 확인하고 로컬 인터페이스 또는 DTM/EDD 소프트웨어를 사용하여 위치기를 재정정합니다.
공기 누출 또는 압력 하락 ∙ 공기 공급 연결, 릴레이 및 액추에이터 튜브를 누출 여부를 검사합니다. 공급 압력이 1.4에서 8bar 사이이며 공기 품질이 적절하다는 것을 확인합니다.
밸브 고정 또는 솔레노이드 고정 ∙ 밸브 조립 마찰, 액추에이터 스프링 문제 또는 샤프트 문제를 식별하기 위해 온라인 밸브 진단 테스트를 실행; 저장 된 진단 추세를 검토.
과도한 밸브 조립 마찰 ∆ 진단 마찰 분석을 수행하고 기준값과 비교; 포장 및 줄기 상태를 검사; 주기 수 및 서명 데이터를 검토.
방안에 습기가 들어오는 것 ∼ 커버 밀폐, 케이블 점과 단말 상자를 검사하고 IP66 / NEMA 4X 무결성을 확인합니다.
통신 간헐 ∙ 회로 배선, 보호, 종료 및 장치 주소를 확인; 제어 시스템과 DTM/EDD 통합을 확인합니다.
넬스 ND7000 시리즈
넬스 ND9100 시리즈
넬스 ND9200 시리즈
넬스 ND9300 시리즈
넬스 ND9400 시리즈
피셔 DVC6200
피셔 DVC2000
삼슨 트로비스 3730 시리즈
마소네일란 SVI II AP
플로우서브 로직스 520MD
선택 참고: 모형을 교체하기 전에 장착 플랜지 호환성, 액추에이터 이동 범위, 입력 신호 유형, 통신 프로토콜, 공급 압력 및 장치 보호 기능을 확인합니다.ND9000은 단일 작용 또는 이중 작용의 공기 작동 장치에 설계되었으며 이전 Neles 포지셔너 세대와 완전히 후퇴 호환성 장착 키트를 제공합니다..
