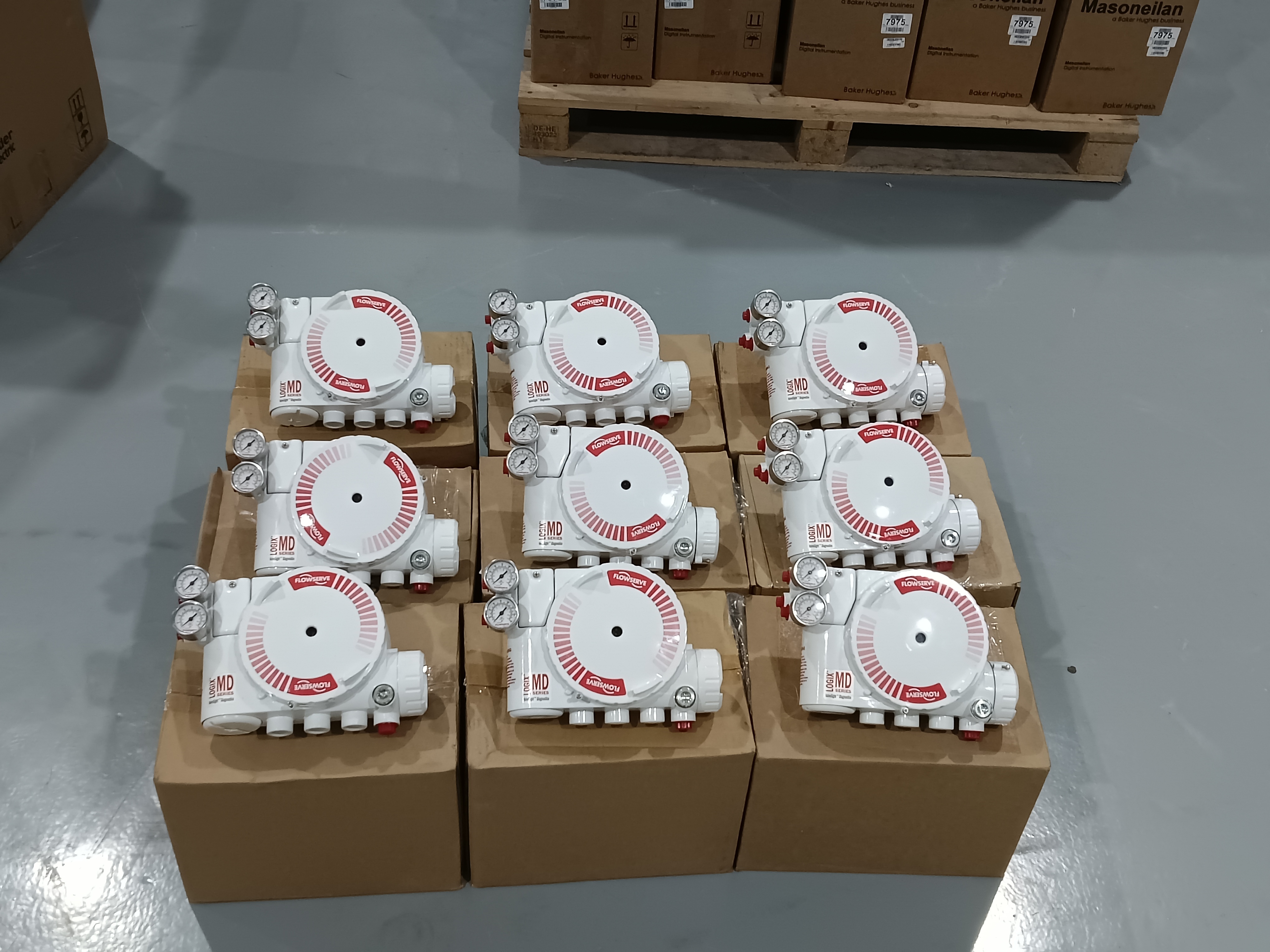

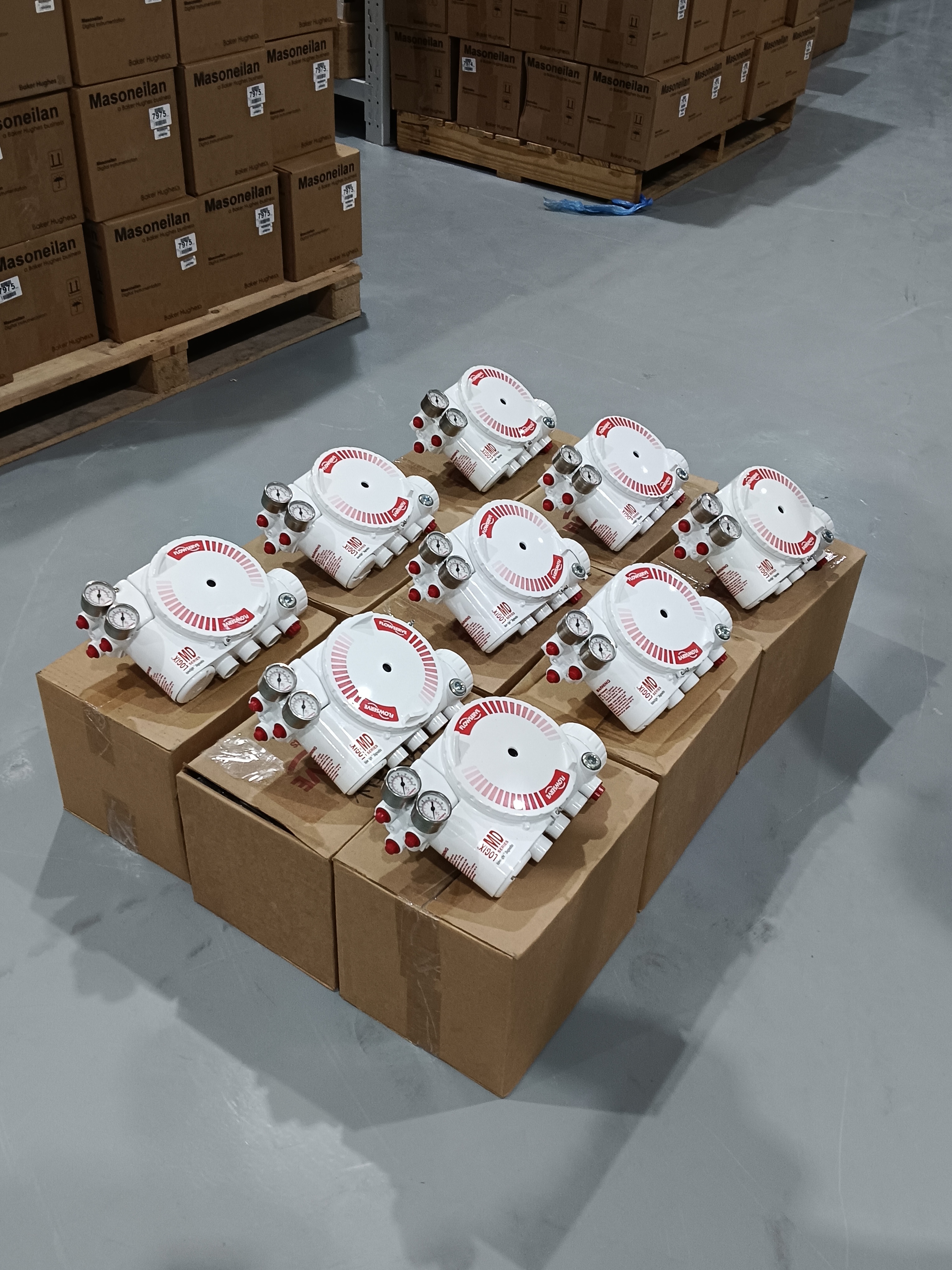

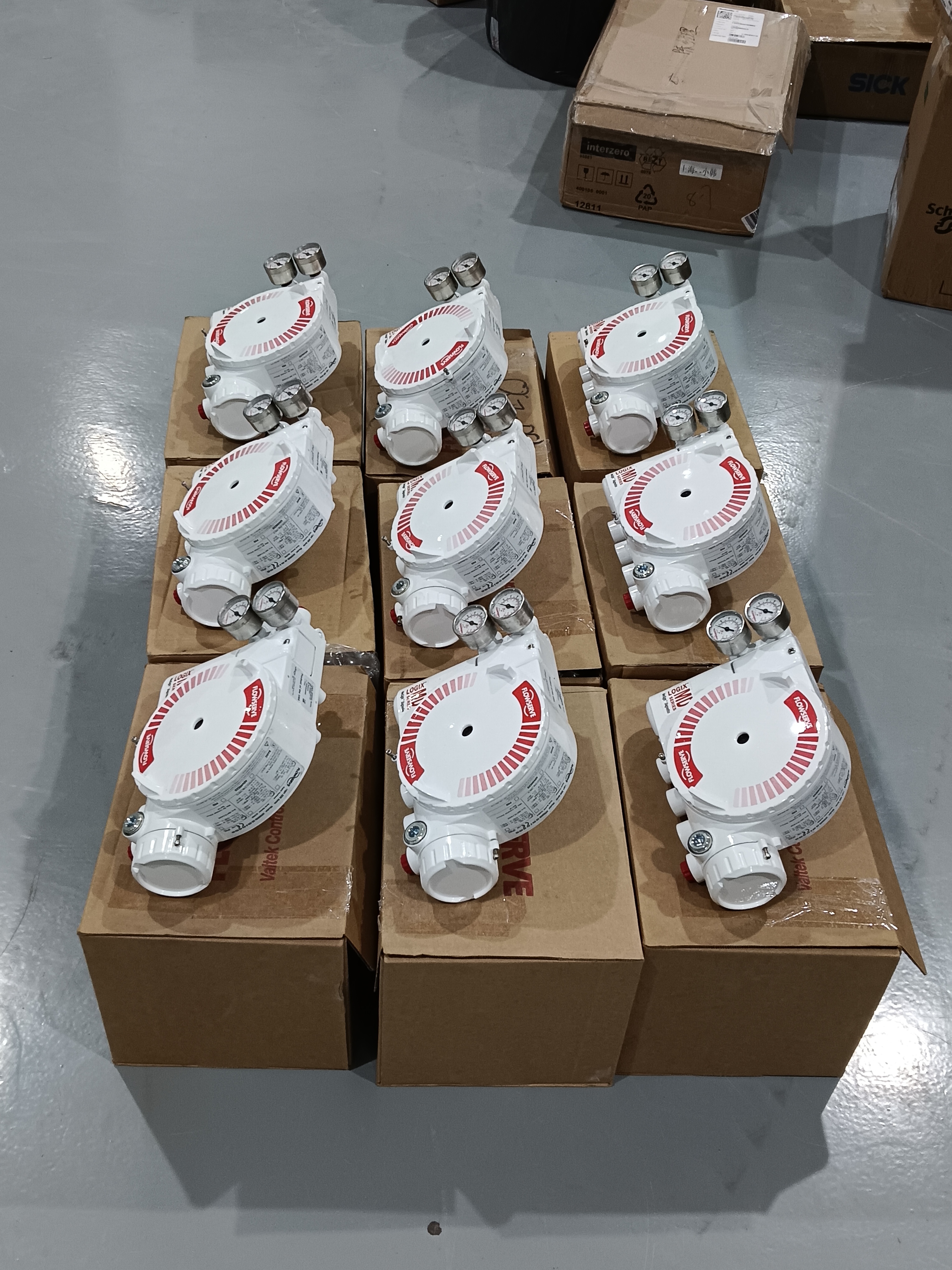

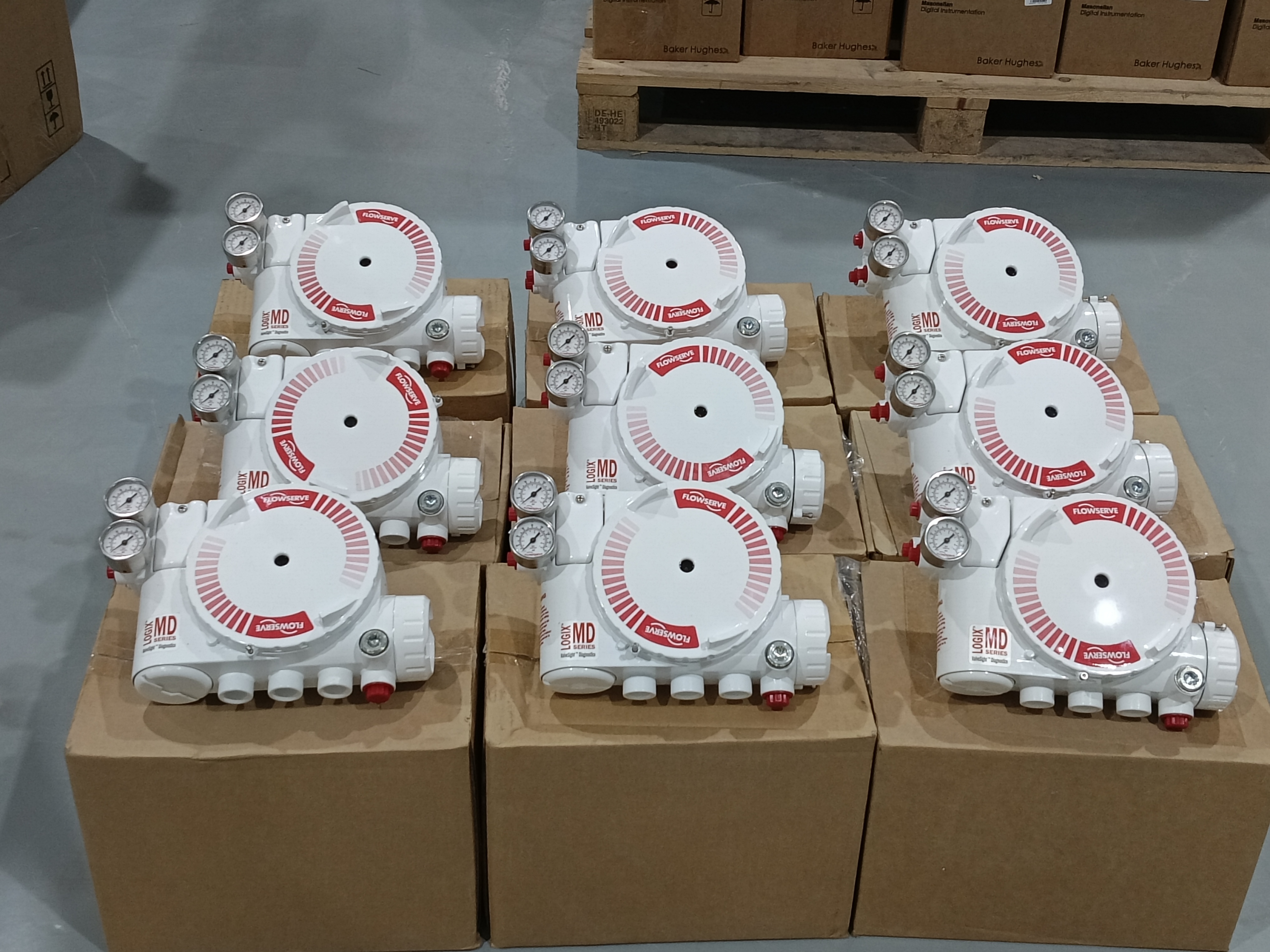

플로우서브 로직스 3200MD 폭발 방지 밸브 포지셔너

제품 개요

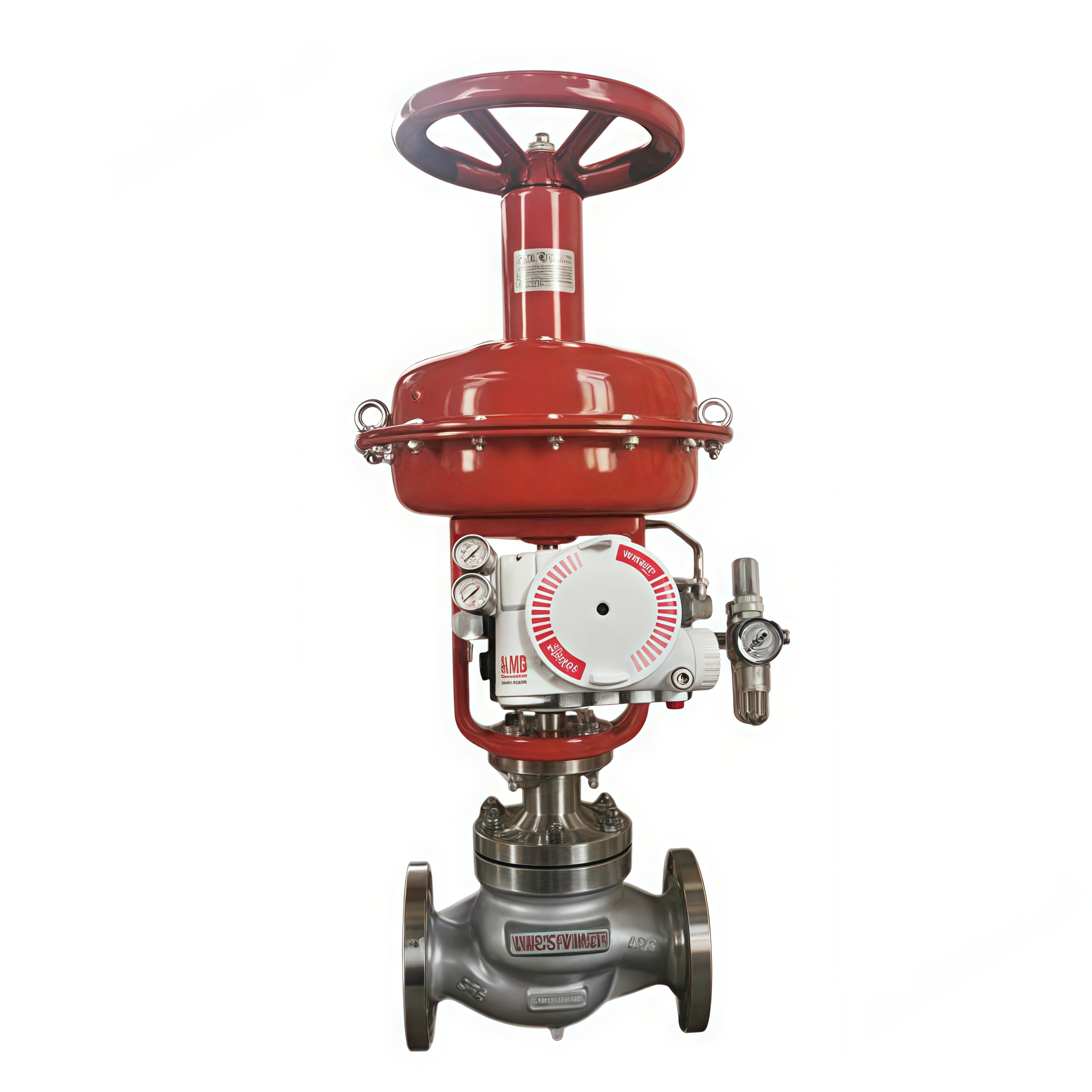

플로우서브 로직스 3200MD 디지털 밸브 포지셔너 (Flowserve Logix 3200MD Digital Valve Positioner) 는 공기 제어 밸브에 대한 정확한 포지셔닝 및 조정 성능을 제공하기 위해 설계된 "스마트" HART 통신 도구입니다.특히 폭발 방지 및 위험 지역 응용 프로그램그것은 4-20mA DC 두 개의 유선 제어 신호를 수신하고 밸브 액추에터를 구동하는 비례적인 공기 출력으로 변환합니다.단일 작용 및 이중 작용 구성뿐만 아니라 선형 및 회전 밸브 유형을 지원합니다.3200MD는 최첨단 피에조 기술을 활용하여 뛰어난 성능과 신뢰성을 제공하며, 더 빠른 응답 시간과 더 엄격한 제어 기능을 제공하는 2 단계 제어 설계로 사용됩니다.그것의 다변수 이득 조정 알고리즘은 위치 기기가 매우 작은 단계 변경에 대한 높은 응답 해상도를 달성하는 동안 최소한의 과잉으로 큰 단계 변경을 할 수 있습니다.자동 튜닝 절차는 주기에 대한 액추에이터 반응을 측정하고 최적의 가이드 값을 선택하며, 가이드 선택기는 사용자가 필요에 따라 계산 된 가이드 를 증가 또는 감소시킬 수 있습니다.간단한 DIP 스위치 구성은 조정 모드 및 다른 일반적인 설정에 대한 조정을 허용, 더 복잡한 사용자 지정 설정은 HART 휴대용 커뮤니케이터 또는 ValveSight 소프트웨어를 사용하여 수정 할 수 있습니다. 포지셔너는 HART 5, 6, 7 통신을 지원합니다.연속 데이터 전송을 위해 사용할 수 있는 burst 모드.3200MD는 루프로 작동하기 때문에 기존 컨트롤러와 전기 장벽과 호환됩니다.

장치는 알루미늄으로 구성되어 있으며, 선택적으로 스테인리스 스틸 가구를 사용할 수 있으며, 극심한 환경에 견딜 수 있도록 설계되었습니다.작동 온도 범위는 -52°C ~ +85°C (-62°F ~ +185°F).로직스 3200MD의 폭발 방지 장치는 클래스 I 디비전 1 그룹 B-D, Ex d IIB+H2 및 AEx d IIB+H2로 등급되며 본질적으로 안전한 등급은 클래스 I, Div 1, 그룹 A-G, Ex ia IIC입니다.,그리고 AEx ia IIC. 방화 방지 등급은 Class I Div 2 A-D, Ex nA이며 위치기는 SIL 2 기능이 있습니다.포지셔너는 밸브, 액추에이터, 포지셔너의 잠재적인 고장으로 경고할 수 있는 100개 이상의 유용한 경고 알람으로 장착되어 있으며, ValveSight DTM 소프트웨어로 사용되면많은 진단 도구가 문제와 잠재적 문제를 신속하게 진단 할 수 있습니다..대표적인 산업은 석유 및 가스, 화학 가공, 정제, 발전, 물 및 폐수 처리, 소재 및 종이를 포함한다.로컬 구성, 디지털 통신, 그리고 강력한 진단 능력은 3200MD를 밸브 자동화와 공장 효율성에 대한 신뢰할 수있는 선택으로 만듭니다.

기술 사양

응용 산업

1. 석유 및 가스 처리

2. 화학 및 석유화학 공장

3. 전력 생산

4. 물 및 폐수 처리

5. 직물 및 종이 공장

6. 정제 및 파이프 라인 압력 조절

7. 의약품 제조

8. 광업 및 금속 가공

이러한 산업은 정확한 밸브 위치, 신뢰할 수있는 통신 및 강력한 진단 능력을 필요로 생산 효율성과 안전을 유지합니다.3200MD는 특히 높은 공기 용량과 낮은 공기 소비가 중요한 응용 프로그램에 적합합니다., 산업용 밸브의 자동 흐름 및 압력 제어, 석유 및 가스 전류 및 중류 밸브 자동화, 화학 및 석유 화학 팩 및 연속 프로세스,발전소의 증기 및 유틸리티 시스템, 정제 및 파이프 라인 압력 조절. 내부 루프 피드백 절차와 결합 된 피에조 기술은 최소한의 공기 소비로 고성능 제어 기능을 제공합니다.폭발 방지 장치는 화염성 가스나 먼지가 존재할 수 있는 위험한 부위에 설치하기에 적합합니다..HART 통신 및 ValveSight 소프트웨어로 운영자는 위험 영역에 진입하지 않고 밸브 상태 데이터 및 진단 경고에 액세스 할 수 있으며 안전성을 향상시키고 예측 유지보수를 가능하게합니다..

일반적 인 문제

1. 위치기는 아날로그 명령에 응답하지 않습니다 4-20 mA 루프를 연속성 확인, 소스가 적어도 3.9 mA를 공급할 수 있는지 확인그리고 터미널 전압이 10의 요구되는 컴플라이언스 전압을 충족하는지 확인합니다.0 VDC 20mA

2. 밸브가 설정점 변경으로 스트로크하지 않습니다. 공기 연결과 공급 압력을 확인합니다. 올바른 입력 신호가 기구에 도달하고 캘리브레이션이 완료되었는지 확인합니다..

3. 현장 상태 LED가 작동하지 않습니다 ∙ 전원 공급을 확인하고 단말 연결이 안전하는지 확인합니다.

4. 자동 튜닝이 완료되지 않는 경우 ∙ 액추에이터 이동, 공급 압력 및 자기 피드백이 올바르게 위치하는지 확인; 기계적 결합이 없는지 확인합니다.

5. 위치 피드백 오류 (Analog Output Board Configuration) 를 확인하고 로컬 인터페이스 또는 ValveSight 소프트웨어를 사용하여 위치기를 재정정합니다.

6. 공기 누출 또는 압력 하락 ∙ 공기 공급 연결, 릴레이 및 액추에이터 튜브를 누출 여부를 검사합니다. 공급 압력이 2.1bar (30 PSI) 에서 10 사이인지 확인합니다.3bar (150 PSI) 및 공기 질이 ISA 7을 충족.0.01.

7. 밸브 고정 또는 솔레노이드 고정 ValveSight을 통해 진단 테스트를 실행하여 밸브 조립 장치 마찰, 액추에이터 스프링 문제 또는 샤프트 문제를 식별합니다.

8. 과도한 밸브 조립 마찰 ∆ 진단 마찰 분석을 수행하고 기준값과 비교; 포장 및 줄기 상태를 검사합니다.

9. 방안에 수분 침투 ∼ 덮개 밀폐, 케이블 점 및 단말 상자를 검사합니다. 폭발 방지 및 환경 밀폐 무결성을 확인합니다.

10. HART 통신 간헐적 (HART communication intermittent) ∙ 루프 배선, 보호, 종료 및 HART 장치 주소를 확인; 제어 시스템과 DTM 통합을 확인한다.

대체 모델

1. 플로우서브 로직스 3200MD+

2. 플로우서브 로직스 520MD

3. 플로우서브 로직스 3800MD

4. 플로우서브 로직스 510+

5. 피셔 DVC6200

6. 피셔 DVC2000

7. 넬스 ND9000 시리즈

8. 삼슨 트로비스 3730 시리즈

9. 마소네일란 SVI II AP

10. 폭스보로 SRD911

선택 참고: 모형을 교체하기 전에 장착 플랜지 호환성, 액추에이터 이동 범위, 입력 신호 유형, 통신 프로토콜, 공급 압력 및 장치 보호 기능을 확인합니다.3200MD는 단일 작용 또는 이중 작용 공기 가동 장치에 설계되었으며 표준 520MD가 사용할 수 없는 폭발 방지 및 위험 지역 응용 프로그램에 특별히 설계되었습니다..
