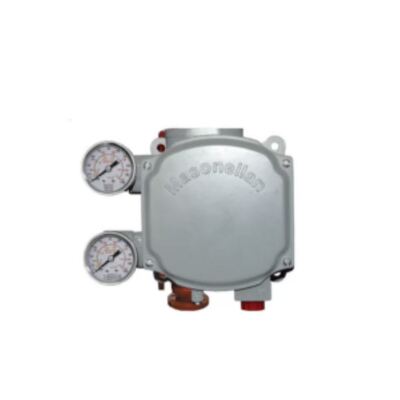

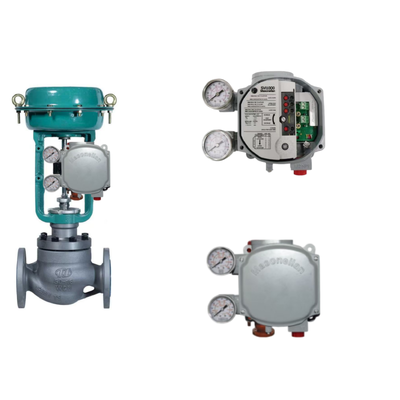

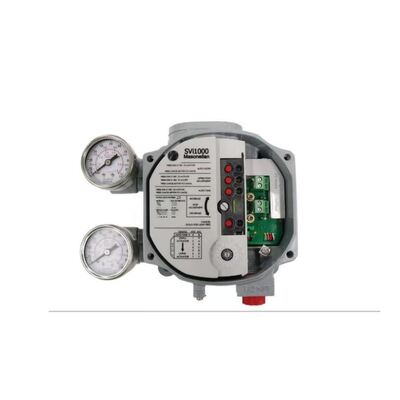

Masoneilan SVI1000 디지털 밸브 포지셔너는 단동식 공압 제어 밸브용으로 설계된 컴팩트한 루프 전원 공급 방식의 HART 통신 계측기입니다. 4-20mA DC 제어 신호를 수신하여 비례 공압 출력으로 변환하여 밸브 액추에이터를 구동하며, 연속 및 배치 공정 제어를 위한 정확하고 반응성이 뛰어난 밸브 위치 지정을 제공합니다. SVI1000은 검증된 비접촉식 자기 위치 감지 기술을 사용하여 기계적 마모를 제거하고 NAMUR, IEC 60534-6-1 또는 IEC 60534-6-2 장착 기능을 갖춘 모든 액추에이터에 대한 설치를 단순화합니다. "버튼 하나 = 기능 하나" 작동 방식을 갖춘 사용자 친화적인 로컬 인터페이스를 통해 빠른 설정 및 보정이 가능하며, 대부분의 제어 밸브는 5분 이내에 작동 준비가 완료됩니다.. 이 계측기는 HART 개정판 5 또는 개정판 7 통신을 지원하며 현장에서 선택 가능하여 밸브 상태 데이터 및 진단 경고에 원격으로 액세스할 수 있습니다.. 내장된 솔리드 스테이트 스위치는 추가 하드웨어 없이 밸브 위치 피드백을 제공합니다. 자동 튜닝 기능은 최적의 밸브 위치 제어 매개변수를 결정하여 다양한 액추에이터 유형에 걸쳐 일관된 성능을 보장합니다. SVI1000은 외부 전원이 필요 없는 루프 전원 공급 방식이므로 설치가 단순화되고 배선 비용이 절감됩니다..

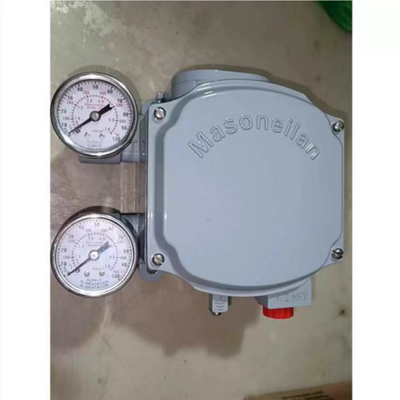

인클로저는 저구리 알루미늄으로 제작되었으며 에폭시 프라이머 위에 회색 폴리우레탄 코팅이 되어 있어 먼지, 물 침투 및 부식성 대기에 대해 IP66 및 NEMA 4X 보호 기능을 제공합니다.. 작동 온도 범위는 -40 ~ +85°C(-40 ~ +185°F)이며, 상대 습도는 10% ~ 95%(결로 방지)입니다.. 공급 압력 범위는 20 ~ 100 psi(1.4 ~ 7 bar)이며, 공기 공급은 ISA S7.3에 따라 건조하고 5마이크론 필터링된 공기여야 합니다.. SVI1000은 ATEX, FM, IEC, CSA 및 CE를 포함한 포괄적인 인증 포트폴리오를 보유하고 있으며, 위험 지역 사용을 위한 본질 안전 및 비점화(에너지 제한) 승인을 받았습니다.. 발전, 정제, 석유화학, 미드스트림 및 업스트림 석유 및 가스, 수처리 및 일반 산업 공정 제어에 널리 사용됩니다.. 비접촉식 트래블 센서는 정확한 위치 지정 및 유지 보수가 필요 없는 작동을 가능하게 하며, 포지셔너는 HART eDDL 및 FDT-DTM 기술을 통해 주요 제어 시스템과 통합될 수 있습니다. 컴팩트한 크기, 로컬 구성, 디지털 통신 및 낮은 유지 보수 요구 사항의 조합은 SVI1000을 밸브 자동화 및 플랜트 효율성을 위한 실용적이고 신뢰할 수 있는 선택으로 만듭니다.
| 매개변수 | 사양 |
|---|---|
| 모델 | SVI1000 |
| 제품 유형 | 디지털 밸브 포지셔너 |
| 입력 신호 | 4-20 mA DC, 루프 전원 공급 |
| 통신 프로토콜 | HART 개정판 5 또는 개정판 7 (현장 선택 가능) |
| 최소/최대 전류 | 3.2 mA / 24 mA |
| 단자 전압 | 9 VDC @ 20 mA |
| 공급 압력 | 20 ~ 100 psi (1.4 ~ 7 bar) |
| 공기 공급 품질 | 건조, 5마이크론 필터링 공기 (ISA S7.3 기준) |
| 인클로저 보호 | IP66 / NEMA 4X |
| 주변 온도 | -40 ~ +85°C (-40 ~ +185°F) |
| 상대 습도 | 10% ~ 95% RH, 비결로 |
| 위치 감지 | 비접촉식 자기 피드백 |
| 출력 신호 | 2개의 구성 가능한 솔리드 스테이트 스위치 (1A, 30 VDC) |
| 전기 연결 | 1/2 NPT 내부 나사 |
| 장착 유형 | 일체형 장착 |
| 장착 표준 | NAMUR / IEC 60534-6-1 / IEC 60534-6-2 |
| 액추에이터 호환성 | 단동식 공압 액추에이터, 선형 및 회전 |
| 진단 | 경고가 포함된 기본 진단 |
| 인증 | ATEX / FM / IEC / CSA / CE |
| 하우징 재질 | 폴리우레탄 코팅된 저구리 알루미늄 |
| 무게 | 2 kg (4.5 lbs) |
| 보증 | 12개월 |
발전
석유 및 가스 정제
석유화학 처리
미드스트림 및 업스트림 석유 및 가스
수처리 및 폐수 처리
화학 처리
펄프 및 제지 공장
일반 산업 공정 제어
이러한 산업은 생산 효율성과 안전을 유지하기 위해 정확한 밸브 위치 지정, 안정적인 통신 및 낮은 유지 보수 작동을 요구합니다. SVI1000은 특히 스키드 장착 패키지 및 구형 전기-공압 포지셔너의 개조와 같이 컴팩트한 크기, 간단한 로컬 구성 및 빠른 시운전이 중요한 응용 분야에 적합합니다.. 비접촉식 자기 피드백 시스템은 장착 복잡성을 줄이고 NAMUR 장착이 있는 단동식 공압 액추에이터에 이상적입니다. HART 통신을 통해 작업자는 위험 지역에 들어가지 않고도 밸브 상태 데이터 및 진단 경고에 액세스할 수 있어 안전을 개선하고 위험한 환경에 대한 노출을 줄입니다.
포지셔너가 입력 신호에 응답하지 않음 – 4-20 mA 루프의 연속성을 확인하고, 소스가 20 mA를 공급할 수 있는지 확인하며, 20 mA에서 단자 전압이 최소 9 VDC인지 확인하십시오.
설정점 변경 시 밸브가 스트로크하지 않음 – 공압 연결 및 공급 압력을 확인하고, 올바른 입력 신호가 계측기에 도달하는지 확인하십시오.
로컬 LED 디스플레이가 작동하지 않음 – 전원 공급 장치를 확인하고 단자 연결이 단단히 고정되었는지 확인하십시오.
자동 튜닝이 완료되지 않음 – 액추에이터 트래블, 공급 압력을 확인하고 자기 피드백이 올바르게 배치되었는지 확인하십시오. 기계적 바인딩이 없는지 확인하십시오.
위치 피드백이 부정확함 – 솔리드 스테이트 스위치 작동 지점을 확인하고 로컬 인터페이스를 사용하여 포지셔너를 재보정하십시오.
공기 누출 또는 압력 강하 – 공기 공급 연결, 릴레이 및 액추에이터 튜브에서 누출을 검사하십시오. 공급 압력이 적절하고 깨끗한지 확인하십시오.
밸브 또는 솔레노이드가 고착됨 – 밸브 어셈블리 마찰, 액추에이터 스프링 문제 또는 샤프트 문제를 식별하기 위해 진단 테스트를 실행하십시오.
과도한 밸브 어셈블리 마찰 – 진단 마찰 분석을 수행하고 기준선과 비교하십시오. 패킹 및 스템 상태를 검사하십시오.
인클로저 내부 습기 침투 – 커버 씰, 케이블 글랜드 및 단자함을 검사하십시오. IP66 / NEMA 4X 무결성을 확인하십시오.
HART 통신 간헐적 – 루프 배선, 차폐, 종단 및 HART 장치 주소를 확인하십시오.
Masoneilan SVI II AP
Masoneilan SVI3
Masoneilan SVI FF (FOUNDATION Fieldbus)
Fisher DVC2000
Fisher DVC6200
Neles ND9000 시리즈
Samson TROVIS 3730 시리즈
Flowserve Logix 520MD
Foxboro SRD911
Rotork YTC 시리즈
선택 참고: 모델을 대체하기 전에 장착 플랜지 호환성, 액추에이터 트래블 범위, 입력 신호 유형, 통신 프로토콜, 공급 압력 및 인클로저 보호를 확인하십시오. SVI1000은 단동식 공압 액추에이터용으로 설계되었으며 구형 전기-공압 포지셔너의 직접적인 대체품으로 사용될 수 있습니다.
