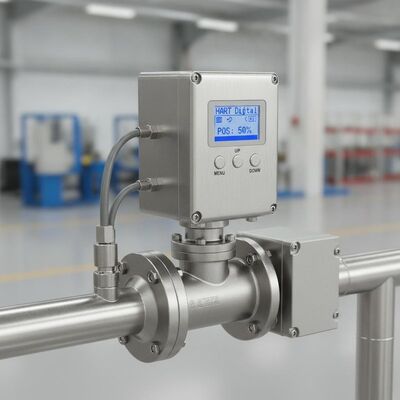

Fisher DVC6200 디지털 밸브 포지셔너 패키지는 공정 플랜트에서 정확하고 반복적인 성능을 위해 제작된 완전한 공장 사전 조립 및 사전 테스트 밸브 제어 솔루션입니다. 디지털 밸브 포지셔너, 장착 하드웨어, 터미널 연결 및 보정 검증 설정을 하나의 조정된 장치로 패키징하여 사용자가 포지셔너, 액추에이터 및 피드백 장치를 별도로 조달하고 일치시킬 필요가 없습니다. DVC6200은 4-20 mA DC 아날로그 입력 신호를 수신하여 고정밀도로 밸브 액추에이터를 구동하는 공압 출력 압력으로 변환합니다. HART 5 또는 HART 7 통신을 통해 루프의 어느 지점에서든 밸브 상태 데이터에 원격으로 액세스할 수 있어 가시성이 향상되고 위험한 영역에 들어갈 필요성이 줄어듭니다. 고성능 링키지 없는 피드백 시스템은 밸브 스템과 포지셔너 간의 물리적 접촉을 제거하여 마모 부품이 없고 어셈블리의 사이클 수명이 최대화됩니다. 이 기기는 스로틀 제어 및 온/오프 제어를 지원하며, 6.35mm에서 606mm까지의 슬라이딩 스템 선형 액추에이터와 45°에서 180°까지의 쿼터턴 로터리 액추에이터와 함께 작동합니다. 포지션 피드백은 주문된 구성에 따라 내장된 4-20 mA 송신기 또는 개별 스위치를 통해 사용할 수 있습니다. 이 패키지는 공장에서 보정 및 테스트되었으므로 사용자는 배선 오류를 줄이고 시작 시간을 단축하는 조정된 솔루션을 받습니다.
이 인클로저는 Type 4X 및 IP66 보호 기능으로 혹독한 산업 환경을 위해 설계되었으며 먼지, 물 침투 및 부식성 분위기에 저항합니다. 표준 주변 온도 범위는 -40~+85°C이며, 극한 온도 옵션은 불소실리콘 엘라스토머를 지정할 경우 작동 온도를 -52°C까지 확장합니다. 공급 압력은 액추에이터 요구 사항보다 최소 0.3 bar 이상에서 최대 10.0 bar(145 psig)까지 다양할 수 있으며, 저방출 릴레이를 사용한 정상 상태 공기 소비량은 1.4 bar 공급 압력에서 0.056 Nm³/hr 미만입니다. DVC6200은 CSA, FM, ATEX, IECEx 및 Lloyd's Register, Bureau Veritas, DNV, ABS의 해양 승인을 포함한 포괄적인 인증 포트폴리오를 보유하고 있습니다. 공기, 천연 가스 및 질소를 공급 매체로 지원하며 석유 및 가스, 화학 처리, 발전, 수처리, 펄프 및 제지, 광업, 식품 및 음료, 제약 산업에서 널리 사용됩니다. 디지털 통신, 자체 진단 기능, 밀봉된 구조 및 유연한 장착의 조합은 이 패키지를 장기 밸브 자동화 및 저유지 보수 플랜트 운영을 위한 신뢰할 수 있는 선택으로 만듭니다.
| 매개변수 | 사양 |
|---|---|
| 모델 | DVC6200 |
| 제품 유형 | 디지털 밸브 포지셔너 패키지 |
| 입력 신호 | 4-20 mA DC, 공칭; 분할 범위 가능 |
| 통신 프로토콜 | HART 5 / HART 7 |
| 최소 전압 | 아날로그 제어용 9.5 VDC; HART 통신용 10 VDC |
| 최대 출력 압력 | 145 psig (10.0 bar) |
| 공급 매체 | 공기 / 천연 가스 / 질소 |
| 공기 소비량 | 1.4 bar (20 psig)에서 0.056 Nm³/hr 미만 |
| 인클로저 보호 | Type 4X / IP66 |
| 주변 온도 | -40 ~ +85°C (-40 ~ +185°F) |
| 극한 온도 옵션 | 불소실리콘 엘라스토머 사용 시 -52 ~ +85°C |
| 장착 유형 | 일체형 장착 |
| 장착 표준 | IEC 60534-6-1 / IEC 60534-6-2 / VDI/VDE 3845 / NAMUR |
| 액추에이터 호환성 | 슬라이딩 스템 선형 (6.35-606mm 스트로크); 쿼터턴 로터리 (45°-180°) |
| 포지션 피드백 | 4-20 mA 내장 송신기 / 개별 스위치 |
| 진단 | 예, FIELDVUE 성능 진단 |
| 인증 | CSA / FM / ATEX / IECEx / 해양 승인 |
| 하우징 재질 | 알루미늄 합금 (표준) / 스테인리스 스틸 (옵션) |
| 무게 | 3.5 kg / 7.7 lbs (알루미늄); 8.6 kg / 19 lbs (스테인리스 스틸) |
| 보증 | 12개월 |
석유 및 가스 처리
화학 및 석유화학 플랜트
발전 및 복합 사이클 플랜트
수처리 및 폐수 처리
펄프 및 제지 공장
광업 및 금속 가공
식음료 생산
제약 제조
이 산업들은 정밀한 밸브 제어, 신뢰할 수 있는 원격 통신 및 온라인 진단 기능을 요구합니다. DVC6200은 액체 암모니아 서비스, 발전기 윤활유 냉각수 시스템 및 밸브 신뢰성이 생산 가동 시간에 직접적인 영향을 미치는 가스 처리 시설에 특히 적합합니다. 스테인리스 스틸 하우징 옵션은 화학 플랜트, 펄프 및 제지 공장, 해상 석유 및 가스 설치에서 흔히 발견되는 부식성 분위기에 견딜 수 있습니다. HART 통신을 통해 운영자는 위험한 영역에 들어가지 않고도 밸브 상태 데이터에 액세스할 수 있어 안전이 향상되고 위험한 환경에 대한 노출이 줄어듭니다.
기기가 통신되지 않음 – 장치 터미널의 전원 공급 장치를 확인하고 아날로그 제어용 9.5 VDC 또는 HART 통신용 10 VDC의 최소 전압 요구 사항이 충족되는지 확인하십시오.
설정값 변경 시 밸브가 0에서 100%로 스트로크되지 않음 – 공압 연결 및 공급 압력을 확인하십시오. Feature Select에서 올바른 출력 블록(AO 또는 DO)이 구성되었는지 확인하십시오.
트랜스듀서 블록 설정값이 AO 블록에서 업데이트되지 않음 – 트랜스듀서 블록 모드를 자동(Auto)으로 변경하고 AO 블록이 활성인지 확인하십시오.
아날로그 입력 판독값이 실제 전류와 일치하지 않음 – 터미널 전압, 배선 극성 및 루프 저항을 확인하십시오.
밸브 또는 솔레노이드가 고착됨 – ValveLink 진단 테스트를 실행하여 밸브 어셈블리 마찰, 액추에이터 스프링 파손 또는 밸브/액추에이터 샤프트 파손을 식별하십시오.
낮거나 높은 공기 공급 또는 압력 강하 – 공기 공급 조절기를 검사하고, 액추에이터 다이어프램 또는 튜브의 외부 공기 누출을 확인하고, 공급 압력이 액추에이터 최대 요구 사항보다 최소 0.3 bar 이상인지 확인하십시오.
과도한 밸브 어셈블리 마찰 – 진단 테스트를 수행하여 마찰을 정량화하고 기준선과 비교하십시오. 패킹 및 스템 상태를 검사하십시오.
포지션 피드백이 부정확함 – 내장된 4-20 mA 포지션 송신기를 재보정하거나 리미트 스위치 작동을 확인하십시오.
터미널 박스로의 습기 침투 – 인클로저 씰, 케이블 글랜드 및 커버 볼트를 검사하십시오. IP66 무결성을 확인하십시오.
HART 루프 통신 끊김 – 루프 배선, 차폐, 종단 및 HART 장치 주소를 확인하십시오.
Fisher DVC6200 HC (고용량)
Fisher DVC6200 SIS (안전 계장 시스템)
Fisher DVC6200p (PROFIBUS PA)
Fisher DVC6200f (FOUNDATION Fieldbus)
Fisher DVC2000 디지털 밸브 포지셔너
Neles ND9000 시리즈 (ND9103 / ND9106 / ND9203 / ND9206)
Samson TROVIS 3730 시리즈 (3730-1/2/3/4)
Samson 3725 / 4763
Masoneilan SVI II 시리즈 (SVI2 / SVI3 / SVI1000)
Flowserve Logix 520MD / 3200MD
선택 참고: 모델을 대체하기 전에 장착 플랜지 호환성, 액추에이터 스트로크 범위, 입력 신호 유형, 통신 프로토콜, 공급 압력 및 인클로저 보호를 확인하십시오. DVC6200은 대부분의 Fisher 및 비-Fisher 공압 액추에이터에 대해 레트로핏 친화적인 설치를 위해 설계되었으며, 모듈식 설계를 통해 필드 배선 또는 공압 튜브를 제거하지 않고도 중요한 작동 부품을 교체할 수 있습니다.
