제품 개요

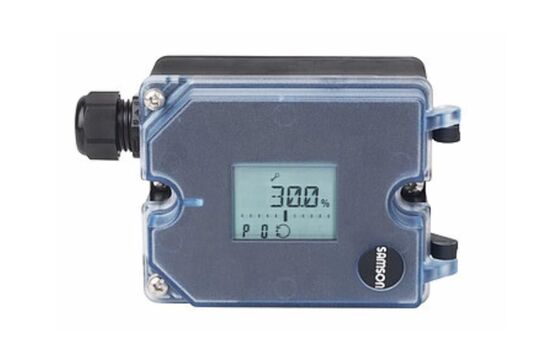

Samson 3725는 공압 글로브 및 로터리 밸브용 컴팩트하고 자체 보정되는 전기 공압 포지셔너입니다. 시스템의 제어 신호와 실제 밸브 스템 위치 또는 개방 각도를 비교한 다음 액추에이터에 비례 공압 출력을 보내는 단동 장치입니다. 비접촉 자기 저항 감지는 피드백 경로의 기계적 마모를 제거합니다. 이 장치는 환경 효과와 증기 해머링에 강합니다. 3개의 정전 용량 키와 선택 가능한 판독 방향이 있는 LCD를 통해 어떤 장착 위치에서도 직관적으로 작동할 수 있습니다. 모든 매개변수는 비휘발성 EEPROM에 저장되어 정전 시 보호됩니다. 사전 설정된 매개변수를 사용한 가변 자동 시작으로 표준 값과의 편차만 조정하면 됩니다. 타이트 클로징 기능이 제공되며 제로 포인트가 지속적으로 모니터링됩니다.
기술 사양
| 매개변수 | 사양 |
|---|---|
| 브랜드 | Samson |
| 통신 프로토콜 | HART (선택 사항) |
| 입력 신호 | 4 ~ 20 mA, 2선식 장치 |
| 데이터 인터페이스 | 유선 |
| 진단 | 지속적인 제로 포인트 모니터링 |
| 공급 압력 | 최대 7 bar |

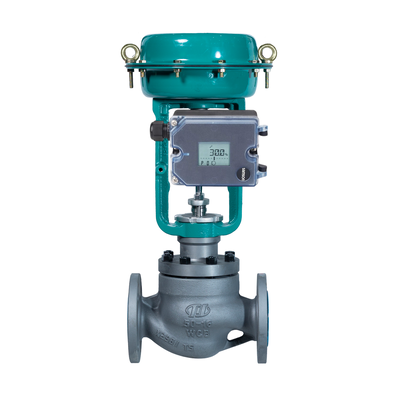

| 장착 유형 | 선형 및 로터리 액추에이터; 단동 |
| 스트로크 (조절 가능) | 3.75 ~ 50 mm |
| 개방 각도 | 24 ~ 100° |
| 작동 온도 | -25 ~ +80°C |
| 인클로저 보호 | IP 66 |
| 하우징 재질 | PPA (폴리프탈아미드), UV 방지 |
| 공기 연결 | G 1/4 또는 1/4 NPT |
| 최소 전류 | 3.8 mA |
| 부하 임피던스 | 최대 6.3 V (20 mA에서 315 Ω) |
| 특성 곡선 | 3가지 스트로크 곡선, 9가지 로터리 각도 곡선 |
| 방폭 | 유형 3725-000: 없음; 유형 3725-110: ATEX; 유형 3725-113: GOST; 유형 3725-130: CSA |
| 인증 | 조선 인증서 |
응용 산업
Samson 3725는 화학 및 석유화학 공정, 발전 및 일반 산업 자동화에 사용됩니다. 스로틀링 서비스 및 컴팩트한 디자인, 쉬운 작동 및 견고성이 필수적인 응용 분야에 적합합니다. 이 포지셔너는 선형 및 로터리 액추에이터에 범용으로 사용할 수 있도록 개발되었습니다.
일반적인 문제
포지셔너가 입력 신호에 응답하지 않음: 공급 압력(최대 7 bar)을 확인하십시오. 공압 연결이 단단히 고정되었는지 확인하십시오.
밸브 위치가 입력 신호와 일치하지 않음: 특성 곡선 설정을 확인하십시오. 작동 방향이 올바르게 설정되었는지 확인하십시오. 제로 포인트를 재보정하십시오.
불규칙한 작동 또는 진동: 튜브 및 피팅의 공기 누출을 검사하십시오. 밸브 패킹 또는 액추에이터의 과도한 마찰을 확인하십시오.
제로 포인트 보정 오류: 제로 포인트가 범위를 벗어났습니다. 장착을 확인하고 제로 포인트를 다시 조정하십시오.
초기화 오류: 공급 압력 및 스트로크 센서 연결을 확인하십시오. 밸브가 고착되지 않았는지 확인하십시오.
교체 모델
Samson 3725는 컴팩트한 포지셔너 플랫폼입니다. TROVIS 3730-1은 HART 통신 및 향상된 기능을 갖춘 직접적인 대체 모델입니다. Type 3724도 동일한 시리즈의 대안으로 제공됩니다. 공급업체 간 대체 모델의 경우 주문 전에 액추에이터 장착, 스트로크 범위 및 통신 프로토콜을 확인하십시오.
