제품 개요

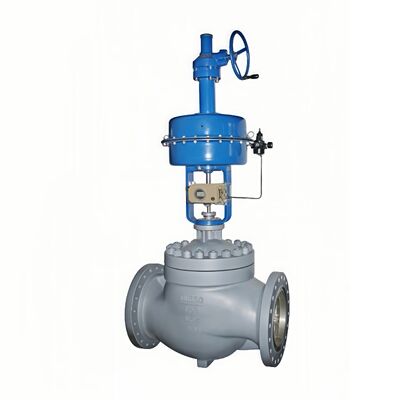

Samson 3730-3은 HART 통신 기능을 갖춘 전기 공압 밸브 포지셔너로, 공압 제어 밸브에 부착하도록 설계되었습니다. 이 제품은 단동 또는 복동 포지셔너로, 제어 시스템의 입력 제어 신호와 실제 밸브 이동 거리 또는 회전 각도를 비교하여 액추에이터에 해당 공압 신호를 출력합니다.
이 포지셔너는 자체 보정 기능이 있으며 제어 밸브 및 공압 액추에이터에 자동으로 적응합니다. 기어에 민감하지 않은 보정된 이동 센서를 특징으로 하므로 기계적 변속기 마모에 영향을 받지 않습니다. 이 장치는 자동 시작을 위한 네 가지 다른 초기화 모드를 제공하며, 공장이 가동 중일 때 밸브를 움직이지 않고 비상 시 포지셔너를 시작할 수 있는 "Sub"(대체) 모드를 포함합니다.

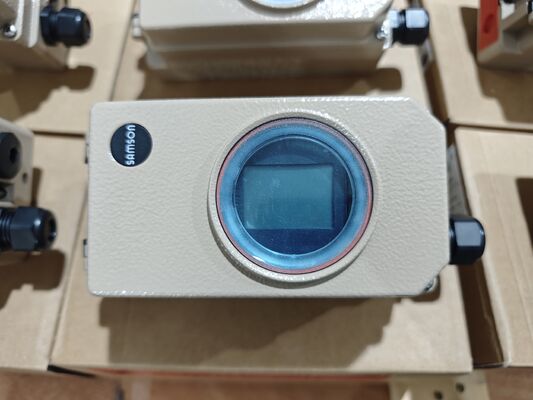

모든 매개변수는 비휘발성 EEPROM 메모리에 저장되며 전원 장애로부터 보호됩니다. 2선식 시스템은 410 옴의 작은 전기 부하를 가집니다. LCD 디스플레이는 회전 가능한 판독 방향 덕분에 어떤 장착 위치에서도 읽을 수 있습니다. 구성은 간단한 원노브, 메뉴 기반 작동 또는 SSP 직렬 인터페이스를 통해 TROVIS-VIEW 소프트웨어를 사용하는 PC를 통해 처리됩니다.
기술 사양
| 매개변수 | 사양 |
|---|---|
| 브랜드 | Samson |
| 통신 프로토콜 | HART |
| 입력 신호 | 4 ~ 20 mA |
| 데이터 인터페이스 | 유선 |
| 진단 | EXPERTplus 밸브 진단; 자체 진단; NAMUR NE 107 상태 |
| 공급 압력 | 1.4 ~ 7 bar (20 ~ 105 psi) |
| 장착 유형 | 선형 및 회전 액추에이터; 단동 및 복동 |
| 밸브 이동 | 3.6 ~ 300 mm |
| 개방 각도 | 24 ~ 100° |
| 작동 온도 | -20 ~ +80°C |
| 인클로저 보호 | IP 66 / NEMA 4X |
| 하우징 재질 | 주조 알루미늄 또는 스테인리스 스틸 |
| 전기 부하 | 20 mA에서 410 옴 |
| 최소 전류 | 디스플레이용 3.6 mA; 작동용 3.8 mA |
| 신호 압력 (출력) | 0 bar ~ 공급 압력; 소프트웨어 제한 1.4/2.4/3.7 bar |
| 공기 품질 | ISO 8573-1: 최대 입자 크기/밀도 클래스 4, 오일 함량 클래스 3, 이슬점 클래스 3 |
| 인증 | SIL 가능; ATEX, IECEx, FM, CSA (버전에 따라 다름) |
| 통신 소프트웨어 | TROVIS-VIEW; DTM 사용 가능 |
응용 산업
Samson 3730-3은 화학 및 석유화학 처리, 발전, 펄프 및 제지, 일반 산업 자동화에 사용됩니다. 까다로운 전송 시간, 까다로운 주변 조건, 스로틀 서비스 및 외부 이동 센서가 필요한 응용 분야에 적합합니다. 통합 EXPERTplus 진단은 제어 밸브의 예측 유지 보수를 가능하게 합니다.
일반적인 문제
초기화 오류: 공급 압력이 1.4~7 bar 범위 내인지 확인하십시오. 이동 센서가 제대로 연결되었는지, 밸브가 막히지 않았는지 확인하십시오.
제로 보정 오류: 제로 포인트가 범위를 벗어났습니다. 장착을 확인하고 포지셔너를 다시 초기화하십시오.
통신 상태 오류: HART 통신 배선을 확인하십시오. 부하 저항이 사양(410 옴) 내에 있는지 확인하십시오. 통신 버퍼에서 오버런, 프레이밍 또는 패리티 오류를 검사하십시오.
포지셔너가 입력 신호에 응답하지 않음: 공급 압력 및 공압 연결을 확인하십시오. 장치가 올바른 작동 모드에 있는지 확인하십시오.
밸브가 끝 위치에 도달하지 않음: 출력 압력 제한 설정이 너무 낮지 않은지 확인하십시오. 튜브 및 액추에이터의 공기 누출을 확인하십시오.
온도 센서 고장: 온도 측정이 실패했습니다. 진단의 정확도가 저하될 수 있습니다. 교체를 위해 서비스에 문의하십시오.
교체 모델
Samson 3730-3은 가까운 미래에 단종될 예정입니다. 직접적인 대체품은 HART 7 통신 및 최적화된 EXPERTplus 밸브 진단 기능을 갖춘 차세대 스마트 포지셔너인 TROVIS 3730-3입니다. TROVIS 3730-3은 비접촉 내부 위치 센서, 이전 버전의 절반 공기 소비량, 373x 시리즈와 동일한 장착 부품을 사용합니다. 이 시리즈의 다른 모델로는 3730-4 (Profibus) 및 3730-5 (FOUNDATION Fieldbus)가 있습니다. 공급업체 간 대안으로, Neles ND9000 시리즈와 Masoneilan SVI-II 시리즈가 직접적인 경쟁자로 자주 언급됩니다.
