제품 개요

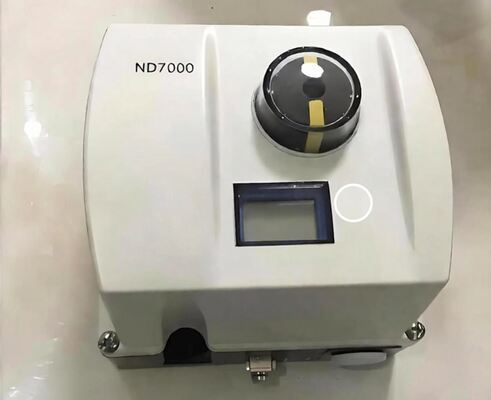

Neles ND7000은 정확하고 안정적인 공압 액추에이터 제어를 제공하는 마이크로컨트롤러 기반의 지능형 밸브 컨트롤러입니다. 4-20mA 루프로 작동하며 입력 명령 신호와 실제 밸브 위치를 지속적으로 비교하여 액추에이터를 조정합니다. ND7000은 거의 모든 제어 밸브 액추에이터 및 모든 산업 분야에서 작동합니다.
이 장치는 비접촉식 밸브 위치 측정을 사용하여 피드백 경로의 기계적 마모를 제거합니다. 동일한 장치로 회전 및 선형 밸브, 단동 및 복동 액추에이터를 모두 처리할 수 있습니다. 로컬 사용자 인터페이스(LUI) 또는 원격 DTM/EDD 구성을 통해 시운전이 간단합니다. 1포인트 보정 기능을 통해 공정 중단 없이 사용 중인 밸브에 설치할 수 있습니다.
ND7000은 IEC 61508에 따라 TÜV에서 SIL 2 인증을 받았습니다. 편차 추세, 카운터 및 확장된 오프라인 테스트를 포함한 자체 진단 기능을 갖추고 있습니다. 이 장치는 견고한 모듈식 설계, 우수한 온도 특성, 진동 및 충격 내성을 갖춘 열악한 환경 조건을 위해 제작되었습니다.
기술 사양
| 매개변수 | 사양 |
|---|---|
| 브랜드 | Neles |
| 통신 프로토콜 | HART |
| 입력 신호 | 4-20mA |
| 데이터 인터페이스 | 유선 |
| 진단 | 자체 진단; 편차 추세; 카운터; 확장된 오프라인 테스트 |
| 공급 압력 | 1.4~8 bar (20~115 psig) |

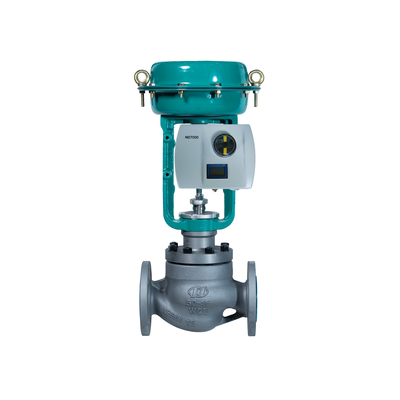

| 장착 유형 | 회전 및 선형 밸브; 단동 및 복동 액추에이터 |
| 작동 온도 | -40°C~+85°C, 표준; -53°C~+85°C, 북극 버전 |
| 인클로저 보호 | IP66 / NEMA 4X |
| 하우징 재질 | 아노다이즈 처리된 알루미늄 합금 |
| 공기 연결 | G 1/4 |
| 인증 | SIL 2 (TÜV, IEC 61508); ATEX, IECEx, INMETRO |
| 통신 소프트웨어 | FDT/DTM; EDD |
응용 산업
Neles ND7000은 석유 및 가스, 화학 처리, 발전, 광업 및 일반 산업 자동화에 사용됩니다. 이 장치는 모든 주요 DCS 시스템과 통합될 수 있으며 모든 타사 액추에이터에 대한 장착 키트를 지원합니다. 다양한 제조업체의 시스템 및 장비와 완벽하게 호환됩니다.
일반적인 문제
밸브 위치 설정값 변경이 액추에이터 위치에 영향을 미치지 않음: 공급 압력(너무 낮을 수 있음), 스풀 밸브 고착, 잘못된 구성 매개변수, 액추에이터 또는 밸브 고착, 신호선 잘못 연결 또는 보정 미실시 여부를 확인하십시오.
작은 입력 신호 변경으로 액추에이터가 끝 위치로 이동함: 컨트롤러와 액추에이터 사이의 튜브가 잘못되었습니다. PFA 및 ROT 매개변수 설정을 확인하십시오.
부정확한 위치 지정: 스풀 밸브 오염, 액추에이터 부하가 너무 높음, 공급 압력이 너무 낮음, 스풀 또는 압력 센서 결함 또는 액추에이터 누출.
오버슈팅 또는 너무 느린 위치 지정: PERF 값 변경, 스풀 밸브 오염, 공급 공기 튜브가 너무 작음 또는 공급 공기 필터 오염.
교체 모델
Neles ND7000은 성숙한 지능형 밸브 컨트롤러 플랫폼입니다. ND9000 시리즈는 향상된 진단 및 필드버스 옵션을 갖춘 차세대 업그레이드입니다. ND7000은 레거시 NE700/NP700 포지셔너의 직접적인 교체 역할을 합니다. 공급업체 간 대안의 경우 주문 전에 액추에이터 장착, 이동 범위 및 통신 프로토콜을 확인하십시오.
