제품 개요

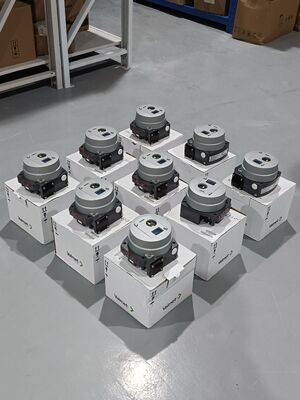

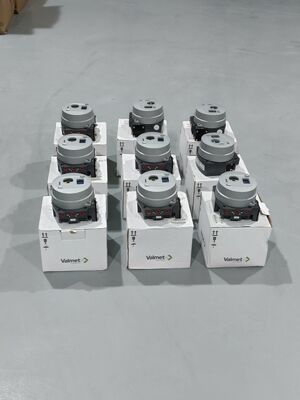

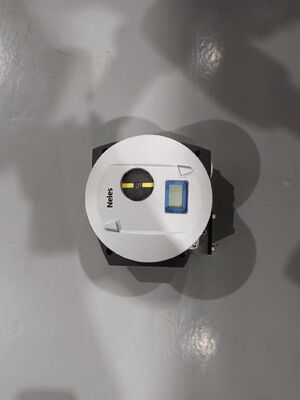

Neles ND9000은 정확하고 신뢰할 수 있는 공압 액추에이터 제어를 위해 설계된 마이크로컨트롤러 기반의 지능형 밸브 컨트롤러입니다. 4-20mA 루프 또는 필드버스 연결을 통해 작동하며, 명령 신호를 지속적으로 모니터링하고 실제 밸브 위치와 비교하여 액추에이터를 실시간으로 조정합니다. ND9000은 모든 산업 분야의 거의 모든 제어 밸브 액추에이터와 호환됩니다.
비접촉식 위치 측정은 피드백 경로의 기계적 마모를 제거합니다. 동일한 장치가 회전식 및 선형 밸브, 단동식 및 복동식 액추에이터를 지원합니다. 로컬 사용자 인터페이스(LUI) 또는 원격 DTM/EDD 구성을 사용하여 신속하게 시운전할 수 있습니다. 1점 보정 기능을 통해 공정 중단 없이 사용 중인 밸브에 설치할 수 있습니다.
ND9000은 IEC 61508에 따라 TÜV로부터 SIL 2 인증을 받았습니다. 자체 진단, 온라인 진단, 성능 진단, 통신 진단 등 포괄적인 진단 기능을 제공합니다. 이 장치는 25년 데이터 보존 기능을 갖춘 최대 8000개의 온라인 경보 및 유지보수 알림을 기록합니다. 고급 진단 기능을 통해 운영자는 예측 유지보수를 위해 밸브 마찰, 스프링 힘 및 마모 상태를 추적할 수 있습니다.
기술 사양
| 매개변수 | 사양 |
|---|---|
| 브랜드 | Neles |
| 통신 프로토콜 | HART 6 또는 7; FOUNDATION Fieldbus; Profibus PA |
| 입력 신호 | 4-20mA (HART); Fieldbus |
| 데이터 인터페이스 | 유선 |
| 진단 | 자체 진단; 온라인 진단; 성능 진단; 통신 진단; 온라인 밸브 시그니처; 성능 보기 |
| 공급 압력 | 1.4–8 bar (20–115 psig) |
| 장착 유형 | 회전식 및 선형 밸브; 단동식 및 복동식 액추에이터 |
| 작동 온도 | -40°C ~ +85°C (-40°F ~ +185°F), 표준; -53°C ~ +85°C (-63°F ~ +185°F), 북극 버전 |
| 위치 정확도 | ±0.1% 전체 스케일 |
| 데드 밴드 | ≤0.1% |
| 히스테리시스 | <0.5% |
| 인클로저 보호 | IP66 / NEMA 4X |
| 하우징 재질 | ND9100: 양극 산화 알루미늄 합금 + 폴리머 커버; ND9200: 양극 산화 알루미늄 + 강화 유리; ND9300/9400: 전체 316 스테인리스 스틸 |
| 무게 (ND9100) | 약 1.8 kg |
| 공기 연결 | G 1/4 (ND9100); 1/4 NPT (ND9200) |
| 선형 이동 범위 | 10–120 mm |
| 회전 이동 범위 | 45–95° (측정 범위 110° 자유 회전 피드백 샤프트 포함) |
| 인증 | SIL 2 (TÜV, IEC 61508); ATEX, IECEx, INMETRO, cCSAus, CCOE/PESO, KOSHA, NEPSI |
| 통신 소프트웨어 | FDT/DTM; EDD |
응용 산업
Neles ND9000은 석유 및 가스, 화학 처리, 발전, 펄프 및 제지, 광업 및 일반 산업 자동화에 배포됩니다. 일반적인 응용 분야에는 파이프라인 및 액추에이터 제어, 반응기 밸브 위치 지정, 터빈 바이패스 자동화, 유량 조절 및 광업 부유 선별 제어가 포함됩니다. 이 장치는 모든 주요 DCS 시스템과 통합되며 타사 액추에이터용 장착 키트를 지원합니다. 해양 승인 버전은 해상 설치에 사용할 수 있습니다.
일반적인 문제
밸브 위치 범위 초과로 인한 보정 실패: 공기 공급 압력을 확인하십시오. 복동식 액추에이터의 경우, 예상 최소 공급 압력보다 약 10 PSI 낮게 설정하십시오. 단동식 액추에이터의 경우, 액추에이터 정격 압력을 초과하지 마십시오. 피드백 레버의 H-클립이 밸브 피드백 샤프트와 수평이고 직선이며 정렬되었는지 확인하십시오.
ERR / 이동 거리 너무 짧음: 자동 튜닝 중 물리적 피드백 샤프트 각도 변경이 최소 전기 측정 임계값에 도달하지 못했음을 포지셔너가 감지했습니다. 장착 및 피드백 링크 정렬을 확인하십시오.
ERR / 제어 편차: 밸브 위치가 구성된 한계를 벗어나 설정점에서 벗어났습니다. 밸브 고착, 마찰 증가 또는 공기 공급 문제인지 확인하십시오.
헌팅 감지 경고: 밸브 진동이 감지되었습니다. 밸브를 안정화하기 위해 성능 수준을 덜 공격적으로 변경하십시오. 스풀 밸브 용량이 액추에이터에 적합한지 확인하십시오.
위치 보정 실패: 구성 매개변수 및 컨트롤러 장착을 확인하십시오. 컨트롤러 샤프트가 올바르게 정렬되었는지 확인하십시오.
온도 센서 오류: 온도 측정이 실패했습니다. 측정 정확도가 감소했습니다. 다음 유지보수 기회에 ND 장치를 교체하십시오.
공급 압력 범위 초과: 공급 압력이 지정된 작동 조건을 초과했습니다. 공기 공급 조절기 및 컴프레서 출력을 확인하십시오.
교체 모델
Neles ND9000은 성숙한 지능형 밸브 컨트롤러 플랫폼입니다. 레거시 설치의 경우, ND7000 시리즈 포지셔너가 직접적인 이전 모델이며 — ND9000은 향상된 진단 및 필드버스 옵션을 갖춘 기능적 업그레이드 역할을 합니다. ND9103HX8T 및 ND9106HX8T는 향상된 방폭 인증을 제공하는 ND9000 시리즈 내의 특정 모델 변형입니다. 공급업체 간 대안의 경우, 주문 전에 액추에이터 장착, 이동 범위 및 통신 프로토콜을 확인하십시오.
