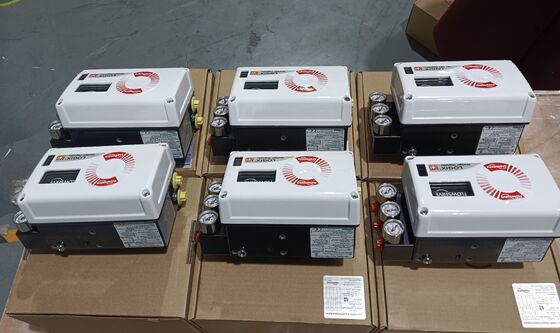

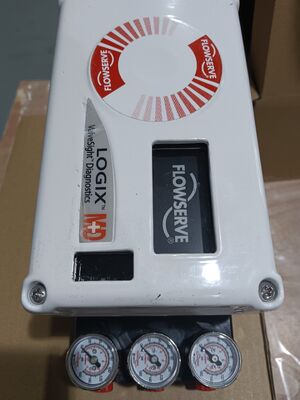

Flowserve Logix 520MD 고성능 디지털 밸브 포지셔너 (HART 통신 및 공압 출력)

1
MOQ
US $2,000 ~ $5,500
가격
Flowserve Logix 520MD 고성능 디지털 밸브 포지셔너 (HART 통신 및 공압 출력)
풍모 갤러리 제품 설명 평점 및 리뷰 따옴표를 요구하십시오
풍모
제품 사양
재료: 알루미늄 합금
힘: 영적인
구조: 제어, 앵글 스트로크
애플리케이션: 일반,산업
표준 또는 비표준: 기준
유형: 제어, 공압
기준: DIN, ANSI, BS, ASTM
강조하다:

Hart 통신 디지털 밸브 포지셔너

,

고성능 밸브 포지셔너

,

공압 출력 제어 밸브 포지셔너

기본 정보
브랜드 이름: Flowserve Logix
모델 번호: 520MD
결제 및 배송 조건
포장 세부 사항: 상자 또는 나무 상자, 30 × 30 × 30cm
배달 시간: 5~8 주
지불 조건: 티/티
공급 능력: 연간 2,750대
제품 설명

제품 개요

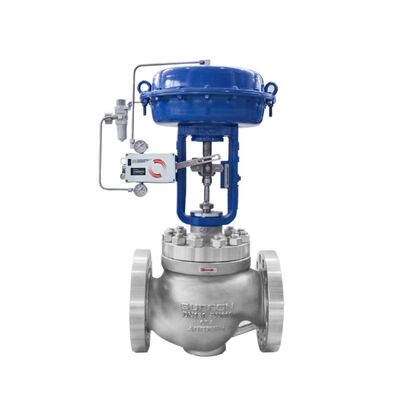

플로우서브 로직스 520MD는 HART 통신을 사용하는 고성능 디지털 밸브 위치기입니다.그것은 두 개의 와이어 4-20mA 제어 신호를 받아들이고 밸브 액추에터에 비례적인 공기 출력을 제공합니다이 단위는 전적으로 4-20mA 입력 신호에 의해 전원 공급됩니다. 그것은 선형 및 회전 장착 장치로 단일 작용 액추에터를 제어합니다.

포지셔너는 다변수 가이드 튜닝 알고리즘을 사용하여 매우 작은 단계 변경에 대해 높은 해상도를 유지하면서 최소한의 초과로 큰 단계 변경을 허용합니다.자동 조정 절차는 측정 응답을 생성 하 고 자동으로 액추에터의 성능을 최적화 하는 이득 값을 선택 하기 위해 액추에터를 사이클이득 수정 선택기는 계산된 이득을 더 세밀하게 조정할 수 있습니다. 간단한 DIP 스위치는 튜닝 모드와 다른 일반적인 설정을 처리합니다.ValveSight 소프트웨어는 표준 진단 기능을 제공합니다.

설계는 자기 계정 및 조정 가능한 이득 선택으로 빠르고 쉽고 정확한 계정을 제공합니다. 평형 상태의 공기 소비는 낮습니다.그리고 2단계 제어 설계는 더 빠른 응답 시간과 더 긴밀한 제어이 단말기는 HART 5, 6 및 7를 지원하며 위험 영역에서 사용하도록 지정되었습니다.

기술 사양



매개 변수 사양
브랜드 플로우서브
통신 프로토콜 HART 5, 6 및 7
입력 신호 4~20mA (HART), 두 개의 유선
데이터 인터페이스 유선
진단 ValveSight 소프트웨어를 통한 표준 진단 기능
공급 압력 1.5 ~ 6.0 바 (22 ~ 87 psig)
출력 신호 기압 (공기 공급 압력 0~100%)
선형성 < ±1.0% 전형적
반복 가능성 < 0.2%
데드밴드 < 0.2%
장착형 로터리 및 선형 동작기; 단행력
작동 온도 -40°C ~ +80°C (-40°F ~ +178°F)
장막 등급 IP66 / NEMA 4X
주택 재료 산업용 알루미늄
무게 약 3.5kg
최소 작동 전류 3.6 mA (AO 없이); 3.83 mA (AO가 있는 경우)
전압 공급 (최대) 30 VDC
공기 소비 (정형 상태) 0.08 Nm3/h @ 1.5bar ~ 0.12 Nm3/h @ 6.0 bar
출력 흐름 용량 최대 7.0 Nm3/h @ 6.0bar
인증서 ATEX, FM, CSA, SIL
본질적 으로 안전 클래스 I 디비전 1 그룹 A-D
불타는 물질이 아닌 클래스 I 디비전 2 그룹 A-D

응용 산업

플로우서브 로직스 520MD는 석유 및 가스, 화학 처리, 발전, 수처리 및 의약품 산업에서 사용됩니다. 주요 응용 프로그램은 파이프 라인 및 액추에이터 제어,원자로 밸브 위치, 터빈 우회 자동화, 공장에서의 흐름 조절 및 위생적 밸브 작업. 인증된 위험 영역 등급이 까다로운 프로세스 환경에 적합합니다.

일반적 인 문제

  • LED가 깜박이지 않습니다.: 전류는 3.6 mA 이하 또는 배선 극도는 잘못됩니다. 공급 전류가 적어도 3.6 mA인지 확인하고 극도를 확인하십시오.

  • 불규칙한 통신: HART 신호 문제. 현재 소스 대역폭이 25Hz로 제한되었는지 확인하십시오. 케이블 길이와 임피던스를 확인하십시오. 호환성 내재 안전 장벽을 사용하십시오.

  • 단위는 아날로그 명령에 응답하지 않습니다.: 단말기는 디지털 명령 모드 또는 캘리브레이션 오류가 발생했습니다. 명령 모드를 아날로그로 변경하십시오. 단말기를 재칼리브레이하십시오.

  • 밸브 위치 판독은 예상대로 되지 않습니다.: 위치 센서 장착 180도, 스트로크는 캘리브레이션되지 않습니다, 또는 MPC가 활성화됩니다. 재 위치 센서. 캘리브레이션 스트로크.

  • 완전 개방 또는 폐쇄된 구동 위치: 스트로크는 캘리브레이션되지 않았습니다. 홀 센서 내부 루프는 연결되지 않았습니다. 잘못된 공기 동작 설정 또는 튜브는 역전되었습니다. 스트로크를 캘리브레이션합니다. 하드웨어 연결을 확인하십시오.

  • 마찰 정렬 필요: 공장 리셋 이후 마찰 정렬이 수행되지 않았습니다. 디스플레이 메뉴, 휴대용 또는 DTM를 사용하여 마찰 정렬을 수행합니다.

대체 모델

플로우서브 로직스 520MD 시리즈는 성숙한 디지털 포지셔너 플랫폼이다. 추가 안전 무결성을 요구하는 애플리케이션을 위해 로직스 520MD+ 변종은 향상된 기능을 제공합니다.더 새로운 설비용, Logix 3200MD 및 Logix 3800MD는 동일한 제품군 내의 대체 모델입니다. 공급자 간 대안을 위해, 액추에이터 장착, 이동 범위,주문하기 전에 통신 프로토콜.
