제품 개요

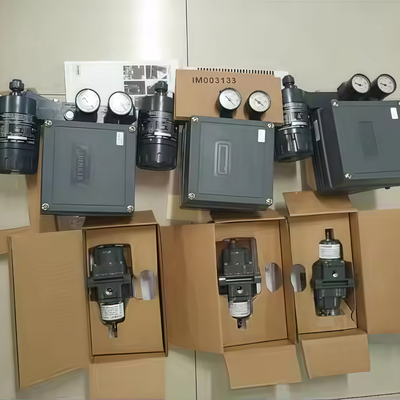

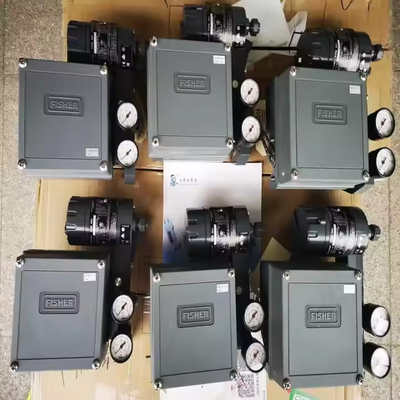

피셔 3582i 는 대막 가동, 슬라이딩 스탬프 제어 밸브를 위한 전압 밸브 포지셔너이다. 582i 전압 변환기와 3582 공기 포지셔너를 결합한다.변환기는 4-20mA DC 신호를 수신하고 노즐/플래퍼 시스템을 통해 비례적인 공기 출력을 생성합니다.이 기압 신호는 입력 신호에 의해 명령되는 위치에서 밸브 줄기를 유지하기 위해 액추에이터 공급 압력을 조정하는 위치 스테이지를 구동합니다.
단말기는 정확하고 빠른 반응을 제공하고 플랜트 진동을 견딜 수 있습니다. 평형 상태 공기 소비는 낮으며 효율적인 운영을 지원합니다.모듈형 설계는 현장에서 기존 3582 공기 위치 장치에 582i 변환기를 추가 할 수 있습니다., 전압 작동으로 변환합니다.
제로와 스판은 커버를 제거 한 후 스크루드라이버와 키너로 조정됩니다. 직접 및 역행력은 현장에서 전환 할 수 있습니다.공급 압력 및 밸브 부하 변화 성능에 최소한의 영향을 미칩니다.케이스와 내부 재료는 혹독한 조건에 견딜 수 있고, 피출 공기는 추가적인 보호를 위해 내부 부분을 정화합니다.
기술 사양
| 매개 변수 | 사양 |
|---|---|
| 브랜드 | 피셔 |
| 통신 프로토콜 | 4~20mA 아날로그 |
| 입력 신호 | 전기 |
| 데이터 인터페이스 | 유선 |
| 진단 | 아니 |
| 장착형 | 액추에이터 장착 |
| 작동 온도 | 표준 온도, 높은 온도 |
| 위치 제어 | 변조 |
| 프로세스 제어 | 흐름, 압력, 온도, 레벨 |
| 공급 매체 | 공기 |
| 지역 분류 | 폭발성, 안전성, 불화성, 먼지성 |
| 인증서 | CSA, FM, ATEX, IECEx, CUTR, 페소, KGS, INMETRO, NEPSI, RCM |
| 입력 신호 (3582i) | 4~20 mA DC 일정한 전류, 최대 30 VDC 준응 전압 |
| 출력 신호 | 액추에이터에 의해 요구되는 공기압, 최대 공급량의 95%까지 |
| 행동 | 직선과 역전 사이의 필드 역전 |
| 공급 압력 (보증) | 0.3bar (5 psi) 가동 장치 요구 이상 |
| 공급 압력 (최대) | 3.4bar (50psig) 또는 액추에이터의 압력 등급, 그 중 어느 쪽이 낮냐 |
| 최대 입력 압력 | 2.4 바 (35psig) |
| 동등 회로 | 3개의 5.6 볼트 제너 다이오드 (Zener diode) 에 의해 120오프 (ohm) 를 셔팅한다. |
응용 산업
3582i는 대막에 의해 작동되는 슬라이딩 스탬프 제어 밸브로 프로세스 산업에서 사용됩니다. 흐름, 압력, 온도 및 레벨 조절을 처리합니다.조절 가능한 0 및 스펜 범위는 모든 표준 입력 신호를 포함합니다.한 포지셔너 가족은 많은 응용 프로그램을 지원하며 공장 전체의 예비 부품 재고를 단순화합니다.
일반적 인 문제
포지셔너가 입력 신호에 반응하지 않습니다.: 공급 압력 및 공기 연결을 확인합니다. 노즐 / 플래퍼 단체가 막히지 않고 릴레가 작동하는지 확인합니다.
밸브 줄기 위치 입력 신호와 일치하지 않습니다: 제로와 스펜 캘리브레이션을 확인. 캠 위치가 액추에터 이동과 작용에 일치하는지 확인.
불규칙한 동작 또는 진동: 파이프 및 피팅에서 공기 누출을 검사합니다. 밸브 포장 또는 액추에터에서 과도한 마찰을 확인하십시오.
공급 압력 변동은 위치에 영향을 미칩니다.: 공급 압력이 안정적이고 권장 범위 내에서 확인. 3582i는 공급 압력 변화의 효과를 최소화하도록 설계되었지만 극심한 변동은 여전히 문제를 일으킬 수 있습니다.
대체 모델
3582i는 기존의 기압 위치기 디자인입니다. 디지털 통신과 진단이 필요한 새로운 설비에DVC6200 또는 DVC2000 디지털 밸브 컨트롤러는 동일한 제품 라인업의 현대적 동등합니다.582i 변환기는 현존하는 3582 기압 위치 장치에 현장 설치하여 3582i 구성으로 업그레이드 할 수 있습니다.비록 이것은 위치 장착 및 입력 신호 범위를 변경해야 할 수 있습니다공급자 간 대안의 경우 주문하기 전에 액추에이터 장착, 이동 범위 및 입력 신호 호환성을 확인하십시오.
