제품 개요

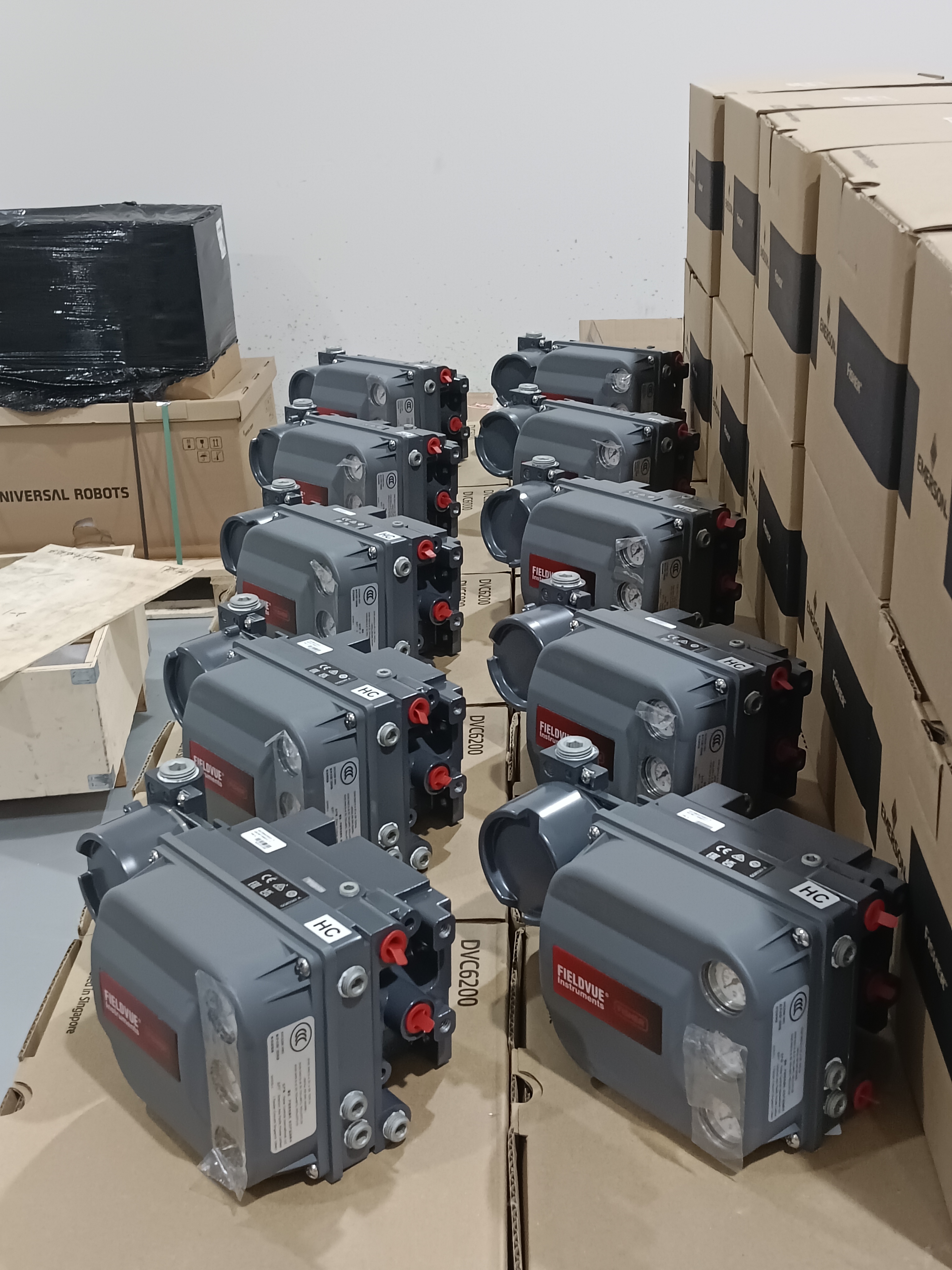

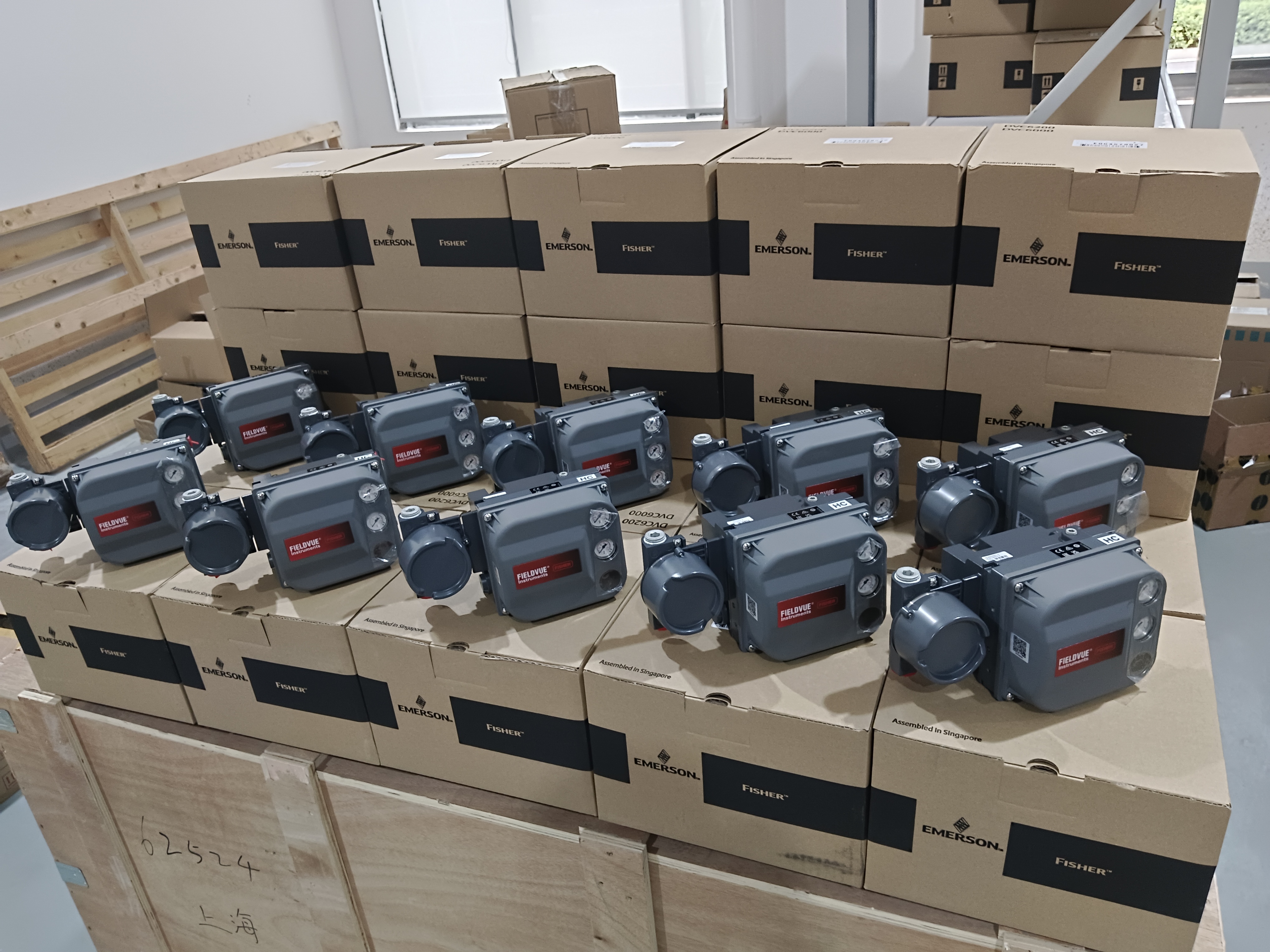

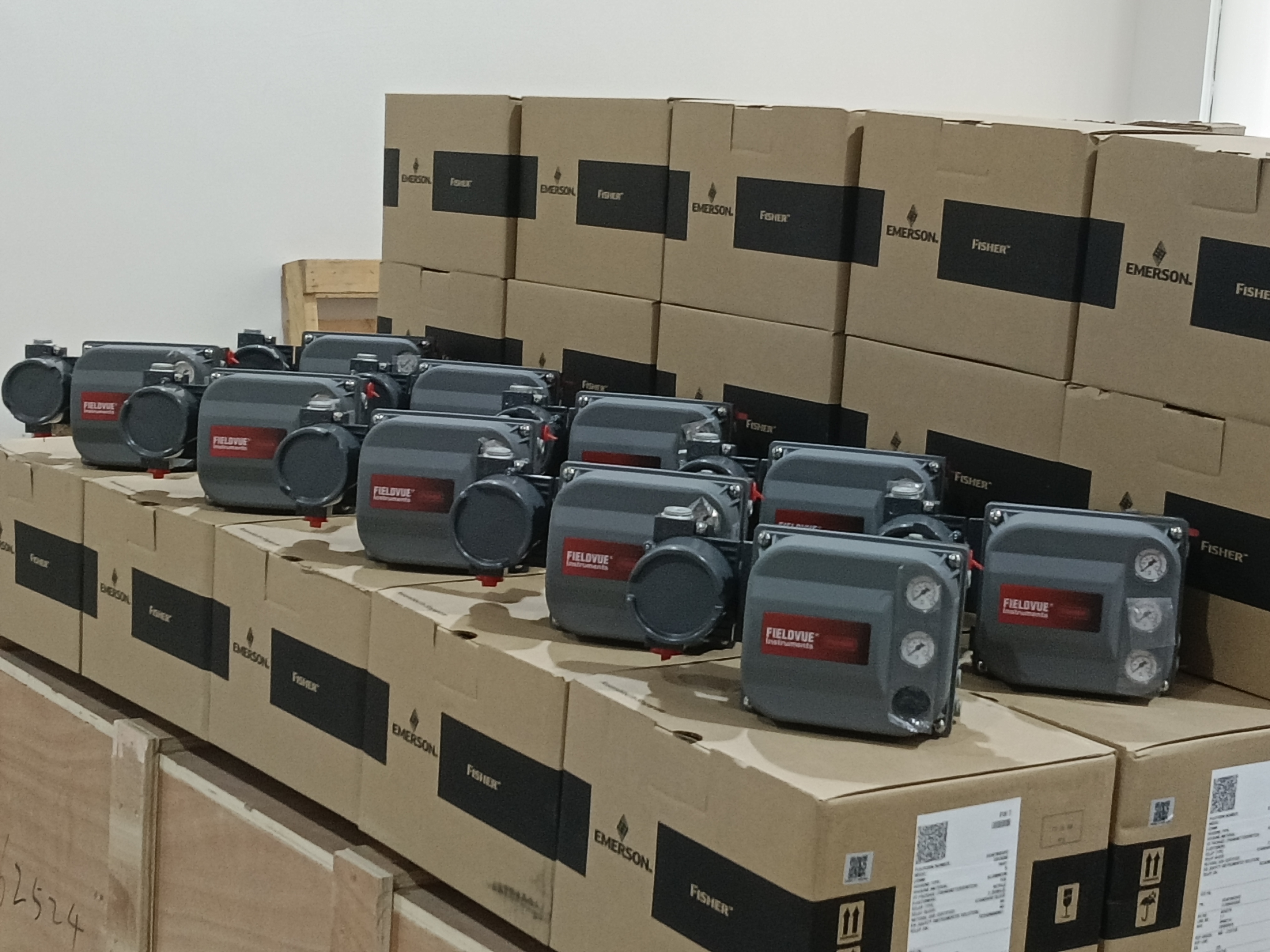

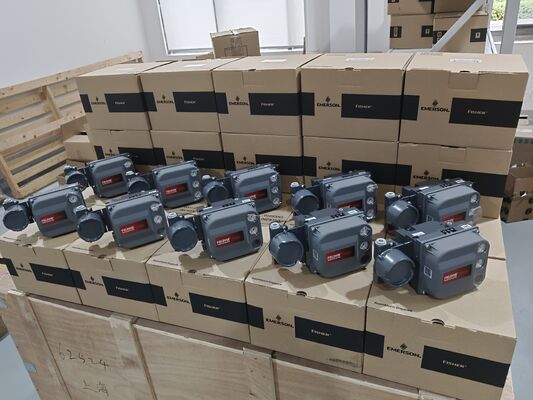

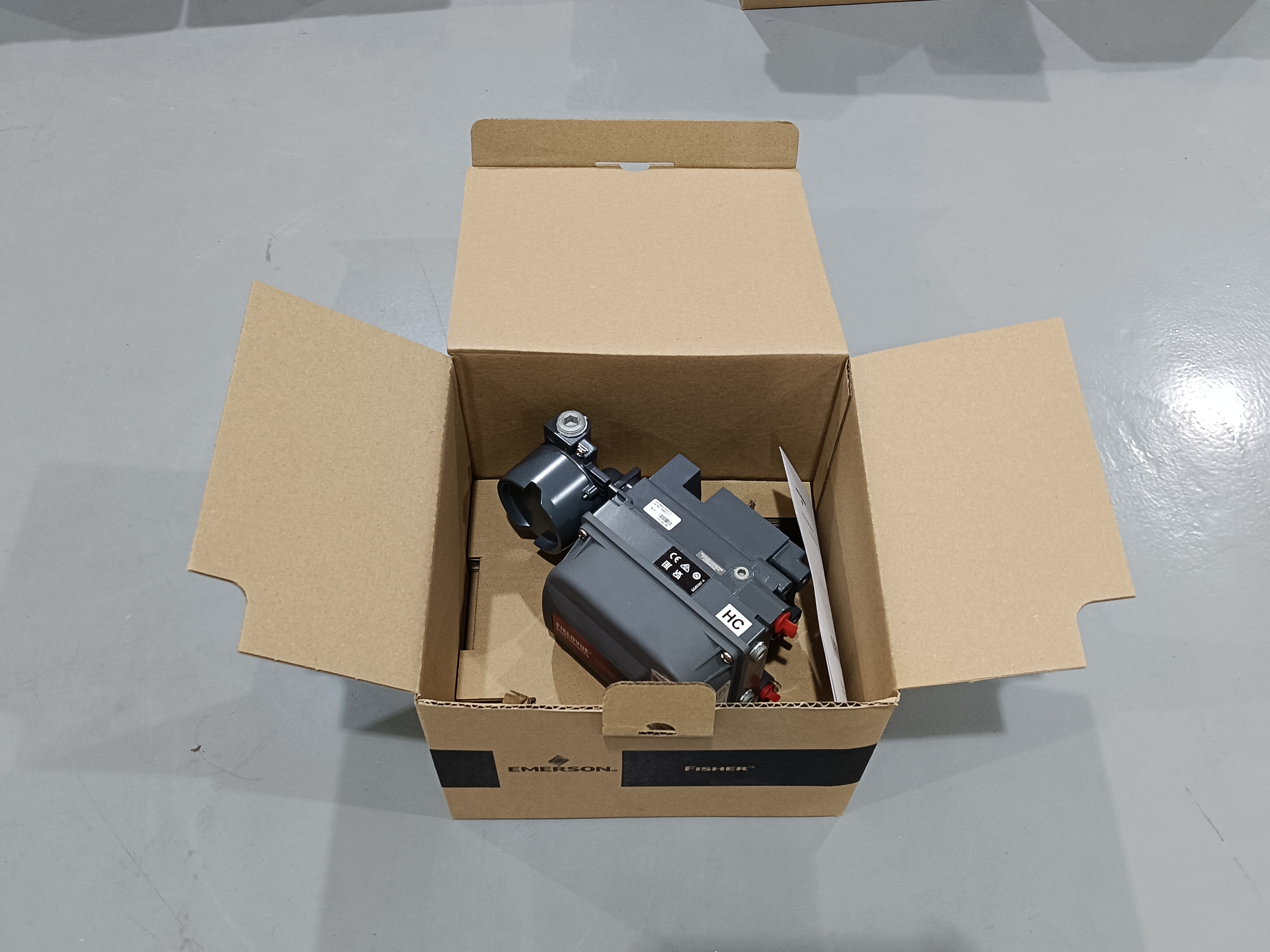

피셔 DVC6200은 필드뷰 디지털 밸브 컨트롤러로 제어 시스템을 공기 작동 장치와 연결하기 위해 HART 통신을 사용합니다.그것은 두 개의 와이어 4-20 mA 신호를 받아들이고 밸브를 배치하는 비례적인 공기 출력을 제공합니다이 단위는 어댑터 하드웨어가 없는 대부분의 기압 액추에이터에 있는 아날로그 포지셔너를 대체할 수 있도록 설계되었다. 자기적, 접촉하지 않는 포지셔너는 연결 마찰을 제거하고 사이클 수명을 연장한다.캡슐화된 전자 모듈은 높은 진동에 저항, 온도 변동, 오염된 식물 공기.
기술 사양
| 매개 변수 | 사양 |
|---|---|
| 브랜드 | 피셔 |
| 통신 프로토콜 | 4~20mA HART |
| 입력 신호 | 전기 |
| 데이터 인터페이스 | 유선 |
| 진단 | 네 |
| 최대 출력 압력 | 145psig |
| 장착형 | 융합 장착 |
| 작동 온도 | 표준 온도, 높은 온도 |
| 위치 제어 | 스프링 컨트롤, 켜고 끄고 |
| 전력 공급원 | 지역 |
| 프로세스 제어 | 흐름, 압력, 온도, 레벨 |
| 공급 매체 | 공기, 천연가스, 질소 |
| 지역 분류 | 폭발성, 본질적으로 안전성, FISCO, N형, 불성, FM에 불에 방지 |
| 인증서 | CSA, FM, ATEX, IECEx, CUTR, Peso, KGS, INMETRO, NEPSI, TIIS, 천연가스 인증, 단일 봉인 장치; 해양 승인: 로이드 레지스터, 버리타스 사무소, DNV, ABS |

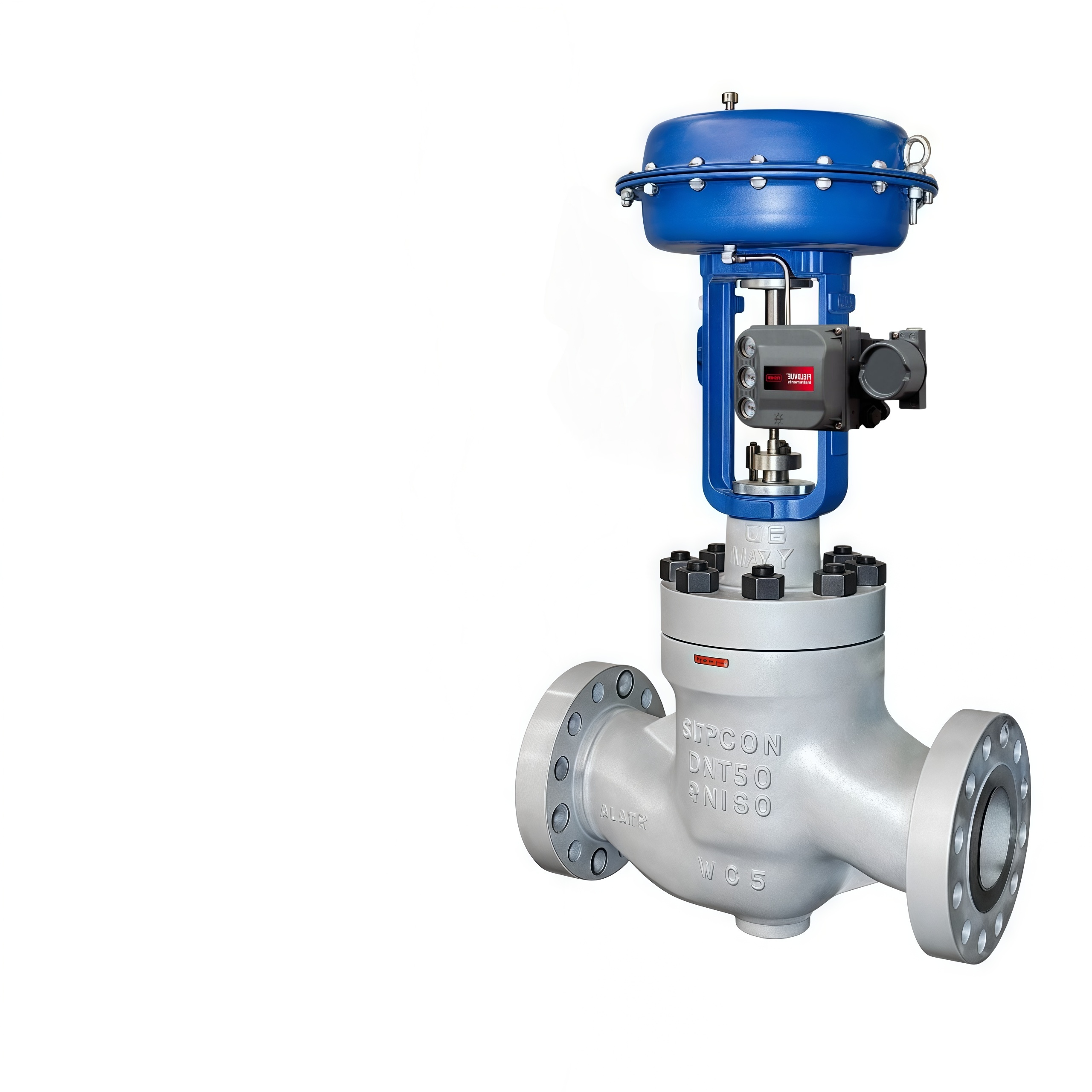

| 액추에이터 호환성 (선형) | 6.35mm / 0.25 in.와 606 mm / 23.375 in. 사이의 명목 이동을 가진 슬라이딩 스탬프 선형 액추에터. |
| 액추에이터 호환성 (로터리) | 45°에서 180° 사이 가동량으로 정렬된 4분기 회전 액추어터 |
| 주택 재료 | A03600 낮은 구리 알루미늄 합금 (표준); 스테인레스 스틸 (선택) |
| 유연성 | 니트릴 (표준); 플루오로실리콘 (극기온) |
| 무게 (DVC6200 알루미늄) | 30.5kg / 7.7lbs |
| 무게 (DVC6200 스테인리스 스틸) | 80.6kg / 19lbs |
| 무게 (DVC6205) | 4.1kg / 9lbs |
| 무게 (DVC6215) | 10.4kg / 3.1lbs |
| 최소 터미널 전압 | 9아날로그 제어용 5 VDC; HART 통신용 10 VDC |
응용 산업
DVC6200은 정제, 화학, 핵, 석유 및 가스, 전력, 직물 및 종이, 식품 및 음료, 물 및 폐수, 의약품 및 금속 및 광산 산업에서 자신을 증명했습니다.그것은 흐름에 대한 프로세스 컨트롤을 처리, 압력, 온도 및 레벨 응용 프로그램.
일반적 인 문제
기기 통신이 되지 않습니다: 전원 공급, 단말기 전압 (932 VDC가 되어야 합니다) 및 인쇄 된 전선 보드에 있는 배선 연결 장치를 확인 합니다.
밸브가 0에서 100%까지 스트로크하지 않습니다: 공기 연결과 공급 압력을 확인하고 기능 블록이 올바른 모드인지 확인합니다.
I/P 변환기 출력 스펙이 아닌 경우: 결함이 있는 모듈 베이스 밀폐, 결함이 있는 릴레이 또는 결함이 있는 67CFR 조절기를 나타낼 수 있습니다.
대체 모델
DVC6200은 기존 아날로그 위치기 설치를 재구성하도록 설계되었습니다. 그것은 오래된 DVC2000 단위에서 일반적인 업그레이드입니다. 다른 브랜드의 경우 장착, 이동 범위,주문하기 전에 통신 프로토콜.
