제품 개요

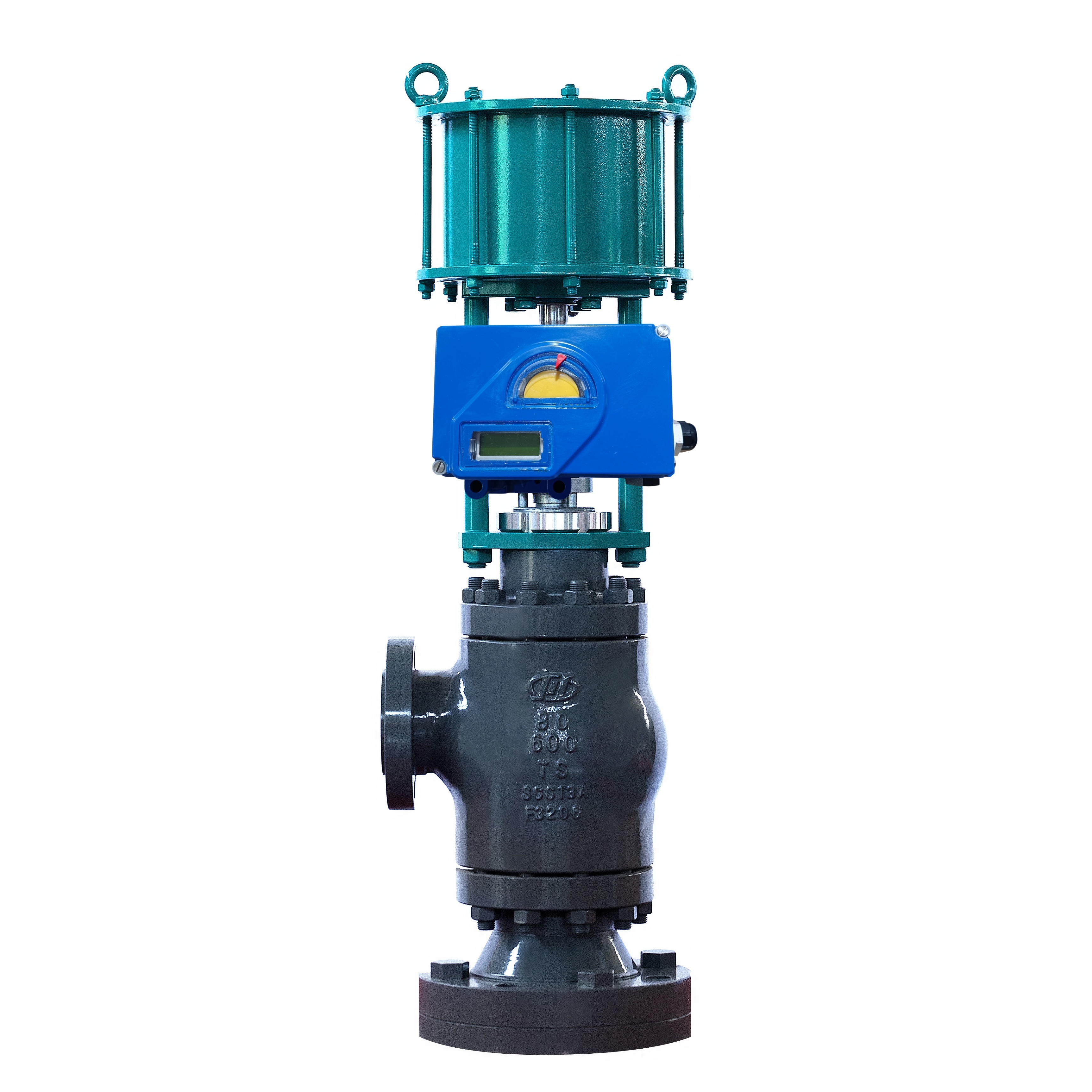

Foxboro SRD991은 공압 밸브 액추에이터를 정확하게 제어하도록 설계된 마이크로프로세서 기반의 지능형 밸브 포지셔너입니다. 선형 및 회전 애플리케이션 모두에 대해 단동 및 복동 액추에이터를 지원합니다. 이 장치는 푸시 버튼 및 다국어 그래픽 LCD를 통한 로컬 구성, 고급 자체 진단 및 여러 통신 옵션을 제공합니다.
이 포지셔너는 다국어 전체 텍스트 표시가 가능한 사용하기 쉬운 메뉴 기반 그래픽 LCD를 특징으로 합니다. 모든 매개변수는 푸시 버튼으로 로컬에서 구성할 수 있습니다. 시간 절약형 자동 시작 및 자체 보정 기능을 통해 포지셔너를 단 두 단계로 작동 준비할 수 있습니다. 상태 및 진단 메시지는 LCD에 표시됩니다.
통신 옵션에는 HART, FoxCom, PROFIBUS-PA, FOUNDATION Fieldbus H1 또는 통신 없음이 포함됩니다. 이 장치는 SIL 3 등급이며 밸브 풋프린트, 온라인 마찰, 위치/응답 기록 및 부분 스트로크 테스트(PST)를 포함한 고급 및 프리미엄 진단을 제공합니다. 장착은 선형 액추에이터의 경우 NAMUR 표준을 따르고 회전 액추에이터의 경우 VDI/VDE 3845를 따릅니다.
기술 사양
| 매개변수 | 사양 |
|---|---|
| 브랜드 | Foxboro |
| 통신 프로토콜 | HART, FoxCom, PROFIBUS-PA, FOUNDATION Fieldbus H1 또는 없음 |
| 입력 신호 | 4 ~ 20 mA (통신 없음 시 부하 300 옴; HART 사용 시 420 옴) |
| 데이터 인터페이스 | 유선 |
| 진단 | 자체 진단; 상태 및 진단 메시지; 밸브 풋프린트; 온라인 마찰; PST |
| 공급 압력 | 1.4 ~ 6 bar (20 ~ 90 psig); 스풀 밸브 사용 시 최대 7 bar |
| 장착 유형 | 선형(NAMUR) 및 회전(VDI/VDE 3845) 액추에이터; 단동 또는 복동 |
| 스트로크 범위 | 표준 레버 사용 시 8 ~ 260 mm (0.3 ~ 10.2 인치) |
| 회전 각도 | 최대 95도 (옵션 최대 300도) |
| 작동 온도 | -40°C ~ +80°C (-40°F ~ +176°F) |
| 인클로저 보호 | IP 65 / NEMA 4X (요청 시 IP 66) |
| 하우징 재질 | 다이캐스트 알루미늄 |
| 무게 | 단동: 1.7 kg (3.7 lb); 복동: 2 kg (4.4 lb) |
| 공압 연결 | G1/4 또는 1/4-18 NPT |
| 전기 연결 | M20 x 1.5 또는 1/2-14 NPT |
| 직선성 | 이동 범위의 0.4% 미만 |
| 히스테리시스 | 이동 범위의 0.3% 미만 |
| 감도 | 이동 범위의 0.1% 미만 |
| 공기 소비량 (정상 상태) | 단동: 150 Nl/h (5.3 scfh) @ 6 bar; 복동: 400 Nl/h (14.1 scfh) @ 6 bar |
| 인증 | ATEX, FM, CSA (본질 안전); SIL 3 등급 |
응용 산업
Foxboro SRD991은 석유화학, 발전, 수처리, 제지 및 일반 산업 공정 제어에 사용됩니다. 까다로운 환경에서 공압 선형 및 회전 밸브 액추에이터의 정밀한 조절 제어에 적합합니다. SIL 3 등급 및 부분 스트로크 테스트 기능으로 인해 안전 계장 시스템(SIS) 및 비상 차단(ESD) 밸브에 적합합니다.
일반적인 문제
입력 신호 불일치헌팅 또는 진동: 높은 밸브 패킹 마찰로 인해 헌팅이 발생하는 경우, 필드 허용 범위 내에서 데드 밴드 값을 늘리십시오. 데드 밴드가 너무 낮게 설정되면 목표 지점을 찾는 속도가 느려집니다.EEPROM 오류: 포지셔너가 너무 높거나 낮게 설치되었는지 확인하십시오. 액추에이터에서 너무 멀리 떨어져 설치되었는지 확인하십시오(사용 각도 확인). 강한 진동이나 외부 충격으로 인해 포텐셔미터 기어와 메인 기어가 제 위치를 벗어났는지 확인하십시오.입력 신호에 응답 없음: 공급 압력이 1.4~6 bar 범위 내에 있는지 확인하십시오. 공압 연결이 단단히 고정되었는지 확인하십시오. 피드백 레버 설치를 확인하십시오.
느린 밸브 응답: 액추에이터 크기가 너무 큰 경우 TbL 값을 TbL 4(LLS)로 설정하십시오. 토크 모터가 손상된 경우 교체하십시오.
공기 누출: O-링, 개스킷 및 다이어프램의 마모를 확인하십시오. 필요한 경우 교체하십시오.
대체 모델Foxboro SRD991은 현재 세대의 지능형 밸브 포지셔너 플랫폼입니다. SRD960 및 SRD998은 동일한 제품군 내의 다른 모델입니다. SIL 3 등급이 필요한 애플리케이션의 경우 SRD991은 이미 인증되었습니다. 공급업체 간 대안으로 Fisher DVC6200, Samson 3730, Siemens SIPART PS2 및 Neles ND9000이 직접적인 경쟁자로 자주 언급됩니다.
