제품 개요

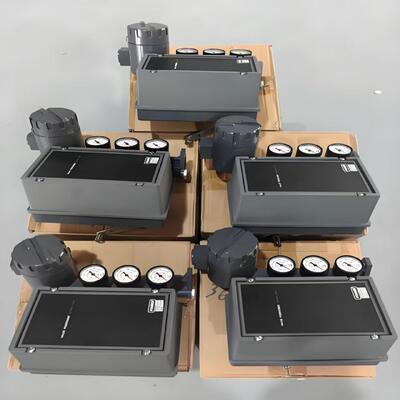

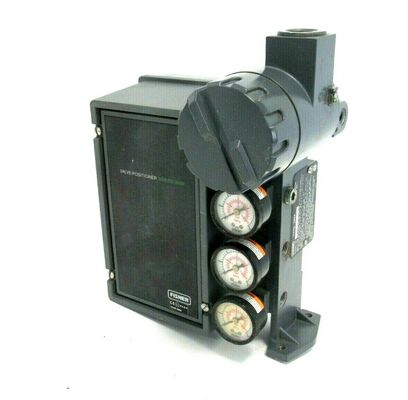

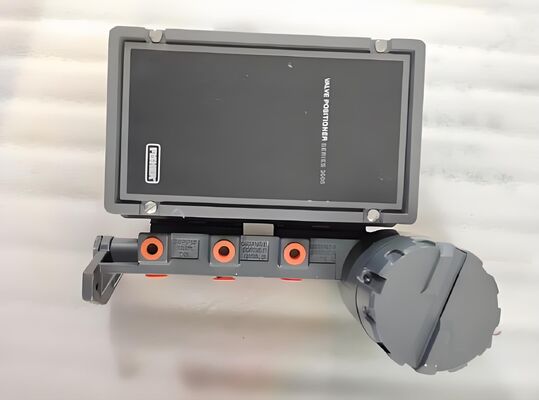

피셔 3620J는 대막 또는 피스톤 회전 액추에이터용으로 설계된 단일 작용 전압상 밸브 포지셔너입니다.그것은 3610J 정압 포지셔너와 3622 전기 정압 변환기를 결합합니다.변환기는 4 ~ 20 mA DC 신호를 수신하고 위치 스테이지를 구동하는 비례적인 공기 출력 (0.2 ~ 1.0 바 / 3 ~ 15 psig) 을 생성합니다.
3620J는 액추에이터 하우스에 통합적으로 장착됩니다.그리고 크로스오버 조절은 커버를 제거 한 후 스크루드라이버로 액세스 할 수 있습니다.작은 조절 가능한 루프 이득은 사용자가 각 액추에이터 크기와 응용 프로그램에 대한 동적 반응을 정밀하게 조정할 수 있습니다.
포지셔너 는 정확 한, 빠른 반응 동작 을 제공 하며 대부분의 공장 환경 에서 발견 되는 진동 에 견딜 수 있다. 공급 압력 변화 는 작동 에 극소 한 영향 을 미칩니다. 케이스, 부품,가혹한 환경으로 선택됩니다., 낮은 구리 알루미늄 합금 주사 주사기로 경화 저항. 출공 공기는 추가 보호를 위해 내부 부분과 액추에이터 하우스를 정화합니다.
기술 사양
| 매개 변수 | 사양 |
|---|---|
| 브랜드 | 피셔 |
| 통신 프로토콜 | 4~20mA DC 아날로그 |
| 입력 신호 | 4 ~ 20 mA DC 일정한 전류; 최대 30 VDC 준응 전압; 최소 터미널 전압은 20 mA에서 2.4 VDC |
| 데이터 인터페이스 | 유선 |
| 진단 | 아니 |
| 최대 공급 압력 | 10.3bar (150psig) 또는 액추에이터 등급, 그 중 어느 쪽이 낮을 경우 |
| 최대 출력 압력 | 150 psi |
| 장착형 | 엑추에이터 장착; 회전 (일행성) |
| 작동 온도 | 표준 온도, 높은 온도 |
| 위치 제어 | 변조 |
| 공급 매체 | 공기 |
| 지역 분류 | 폭발성, 안전성, 불화성, 먼지성 |
| 인증서 | CSA, FM, ATEX, IECEx, CUTR, 페소, KGS, INMETRO, NEPSI, RCM |
| 동등 회로 | 120오엄 3개의 5.6V 제너 다이오드 |
| 주택 재료 | 낮은 구리 알루미늄 합금; 300 시리즈의 스테인리스 스틸 부품 |
| 무게 | 3.6kg (8.0파운드) |
| 행동 | 직선과 역전 사이의 필드 역전 |
응용 산업
피셔 3620J는 화학 및 석유화학 처리, 발전, 물 및 폐수 처리 및 일반적인 산업 공정 제어에 사용됩니다.그것은 더 오래된 공기 제어 루프와 신뢰할 수있는 회전 밸브 위치가 필요한 응용 프로그램에 적합합니다포지셔너는 컴팩트한 설치를 위해 액추에이터 하우스에 통합적으로 장착됩니다.
일반적 인 문제
입력 신호가 없는 출력 신호: 막힌 노즐 확인 노즐 청소 공기 공급 압력을 확인
느린 또는 비정상적인 출력 압력: 공급 압력이 사양 내에서 확인. 공기 증폭기 및 노즐 / 플래퍼 조립을 확인.
선형 반응이 좋지 않음: 0 스프링 조정 확인. 범위 조정 메커니즘 위치를 확인.
포지셔너가 반응하지 않습니다.: 공급 압력 및 공기 연결을 확인합니다. 변환기가 4 ~ 20 mA 신호를 수신하는지 확인하십시오.
공기 누출: 오 링, 가시트, 그리고 대막 을 착용 여부 를 확인 하고 필요 에 따라 교체 한다.
대체 모델
피셔 3620J는 현대 디지털 통신과 고급 진단에 필요한피셔 DVC6200 또는 DVC2000 디지털 밸브 컨트롤러는 현재 세대의 대안입니다.. 레거시 설치에 대해 3620J는 전기 입력이 필요할 때 3610J 공기 위치 장치의 직접적인 대체로 사용됩니다. 3620JP는 위치 송신기를 추가합니다.그리고 3620JPR는 원격 장착 기능을 추가합니다공급자 간 대안의 경우 주문하기 전에 액추에이터 장착, 이동 범위 및 입력 신호 호환성을 확인하십시오.
