제품 개요

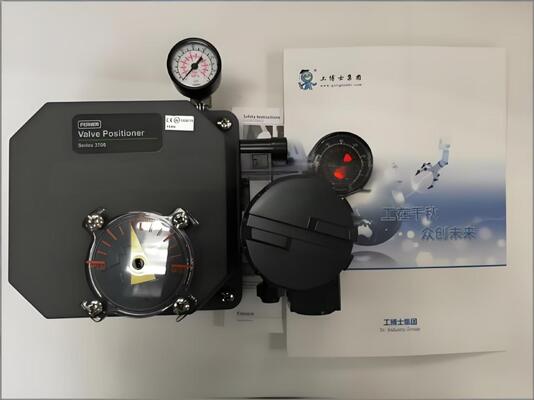

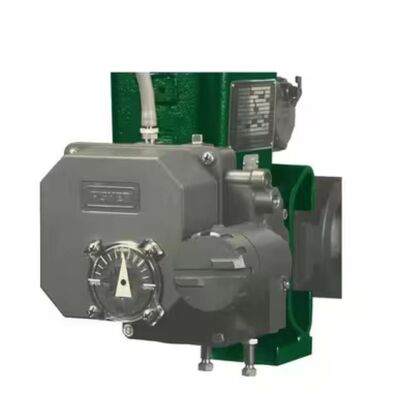

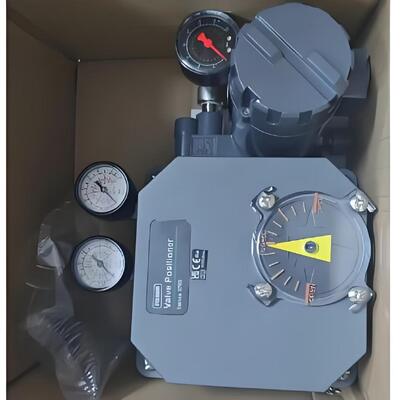

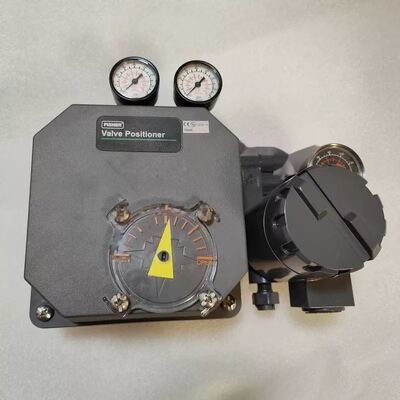

Fisher 3720은 다이어프램 또는 피스톤 로터리 액추에이터용 전기-공압 밸브 포지셔너입니다. 3710 공압 포지셔너와 3722 전기-공압 컨버터를 결합합니다. 컨버터는 4-20mA DC 신호를 수신하고 공압 포지셔너 단계를 구동하는 비례 공압 출력(0.2~1.0 bar / 3~15 psig)을 생성합니다.
3720은 단동 또는 복동 구성으로 작동합니다. 현장에서 직접 및 역방향으로 액션을 전환할 수 있습니다. 제로 및 스팬 조정은 도구 없이 수동으로 수행됩니다. 모듈식 구조를 통해 3722 컨버터를 추가하여 3710 공압 포지셔너를 3720으로 변환할 수 있습니다.
포지셔너는 스풀 밸브 기술을 사용하여 정확하고 빠른 응답 및 긴 사이클 수명을 제공합니다. 심각한 플랜트 진동을 견딥니다. 부식 방지 구조에는 저구리 알루미늄 합금 다이캐스트 및 300 시리즈 스테인리스강 부품이 포함됩니다. 블리드 공기가 내부 부품을 퍼지합니다. EPDM 씰은 저온 및 고온 사용뿐만 아니라 식품, 음료, 제약 및 담배 가공 응용 분야에서도 사용할 수 있습니다.
기술 사양
| 매개변수 | 사양 |
|---|---|
| 브랜드 | Fisher |
| 통신 프로토콜 | 4-20 mA DC 아날로그 |
| 입력 신호 | 4~20 mA DC 정전류; 분할 범위 4-12 또는 12-20 mA DC |
| 데이터 인터페이스 | 유선 |
| 진단 | 아니요 |
| 최대 공급 압력 | 10.3 bar (150 psig) 또는 액추에이터 정격 중 낮은 쪽 |
| 권장 공급 압력 | 액추에이터 요구 사항보다 0.3 bar (5 psig) 높음 |
| 최대 출력 압력 | 150 psi |
| 장착 유형 | 액추에이터 장착; 로터리 (단동 또는 복동) |
| 작동 온도 | 표준 온도, 고온 |
| 위치 제어 | 변조 |
| 공급 매체 | 공기 |
| 영역 분류 | 방폭, 본질 안전, 비점화, 분진 |
| 인증 | CSA, FM, ATEX, IECEx, CUTR, Peso, KGS, INMETRO, NEPSI, RCM |
| 등가 회로 | 120옴에 세 개의 5.6V 제너 다이오드 병렬 연결 |
| 최대 정상 상태 공기 소비량 | 표준 스풀: 4.1 bar (60 psig) 공급 시 0.80 std m³/hr (30 scfh) |
| 최대 공기 용량 (복동) | 표준 스풀: 4.1 bar (60 psig) 공급 시 13 std m³/hr (480 scfh) |
| 하우징 재질 | 저구리 알루미늄 합금; 300 시리즈 스테인리스강 부품 |
| 작동 방식 | 현장에서 직접 및 역방향으로 전환 가능 |
응용 산업
Fisher 3720은 화학 처리, 발전, 펄프 및 제지 및 기타 신뢰할 수 있는 로터리 밸브 포지셔닝이 필요한 산업을 포함한 일반 산업 공정 제어에 사용됩니다. EPDM 씰을 사용하면 식품 및 음료, 제약 및 담배 가공 응용 분야에도 사용할 수 있습니다. 단동 및 복동 로터리 액추에이터 모두에 적합합니다.
일반적인 문제
입력 신호가 있는데 출력 신호 없음: 노즐 막힘을 확인하십시오. 노즐을 청소하십시오. 공기 공급 압력을 확인하십시오.
느리거나 비정상적인 출력 압력: 공급 압력이 사양 범위 내에 있는지 확인하십시오. 공압 증폭기 및 노즐/플래퍼 어셈블리를 확인하십시오.
선형 응답 불량: 제로 스프링 조정을 확인하십시오. 제로 스프링은 제한된 선형 작동 범위를 가집니다. 범위 조정 메커니즘 위치를 확인하십시오.
포지셔너가 응답하지 않음: 공급 압력 및 공압 연결을 확인하십시오. 컨버터가 4-20 mA 신호를 수신하고 있는지 확인하십시오.
공기 누출: O-링, 개스킷 및 다이어프램의 마모를 확인하십시오. 필요한 경우 교체하십시오.
교체 모델
Fisher 3720은 성숙한 전기-공압 포지셔너 플랫폼입니다. 최신 디지털 통신 및 고급 진단을 위해서는 Fisher DVC6200 또는 DVC2000 디지털 밸브 컨트롤러가 현재 세대 대안입니다. 기존 설치의 경우 3720은 전기 입력이 필요한 경우 3710 공압 포지셔너의 직접적인 대체품 역할을 합니다. 공급업체 간 대안의 경우 주문 전에 액추에이터 장착, 이동 범위 및 입력 신호 호환성을 확인하십시오.
