스피락스 사르코 SP7 스마트 밸브 포지셔너 산업용 증기 밸브 HART 필드버스

제품 개요

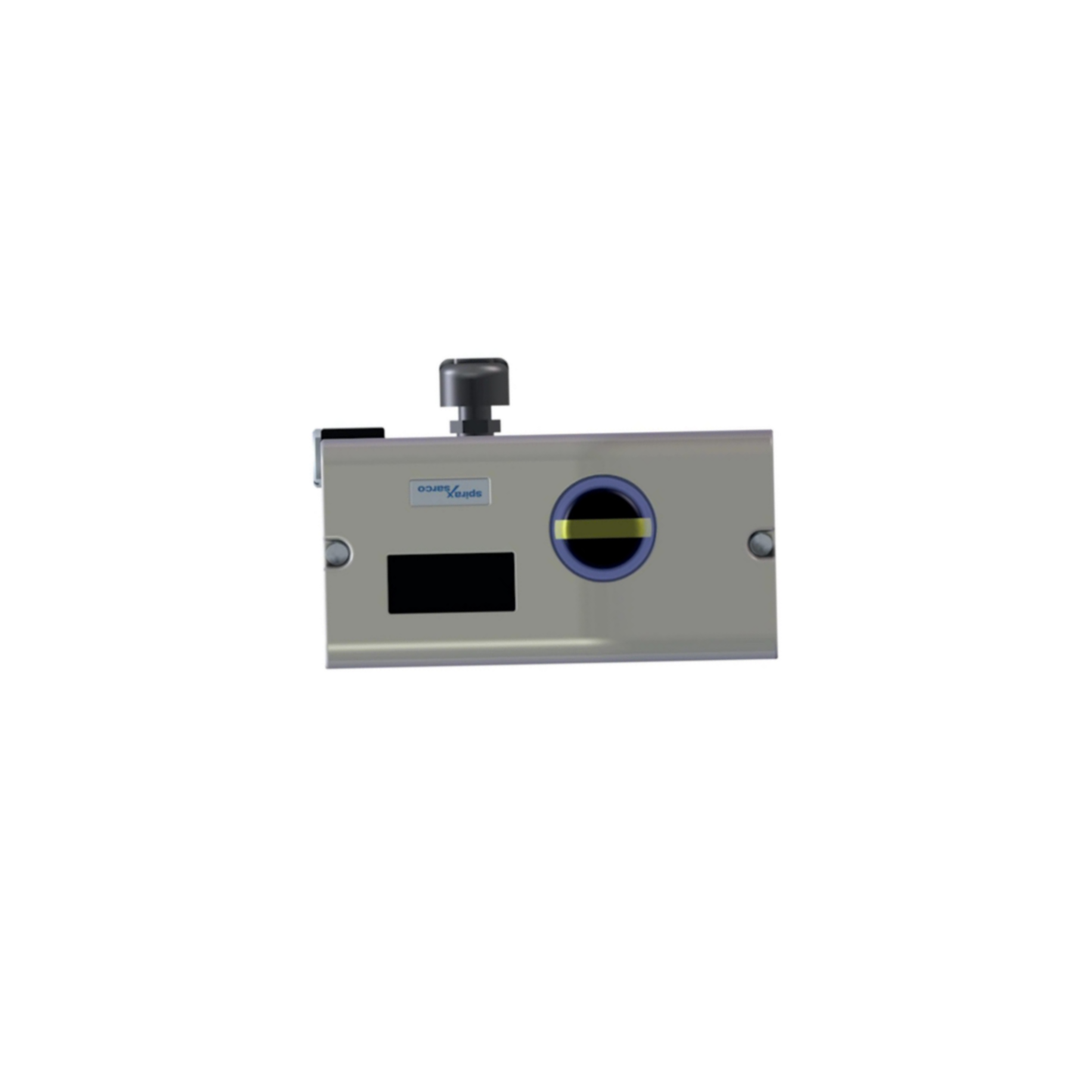

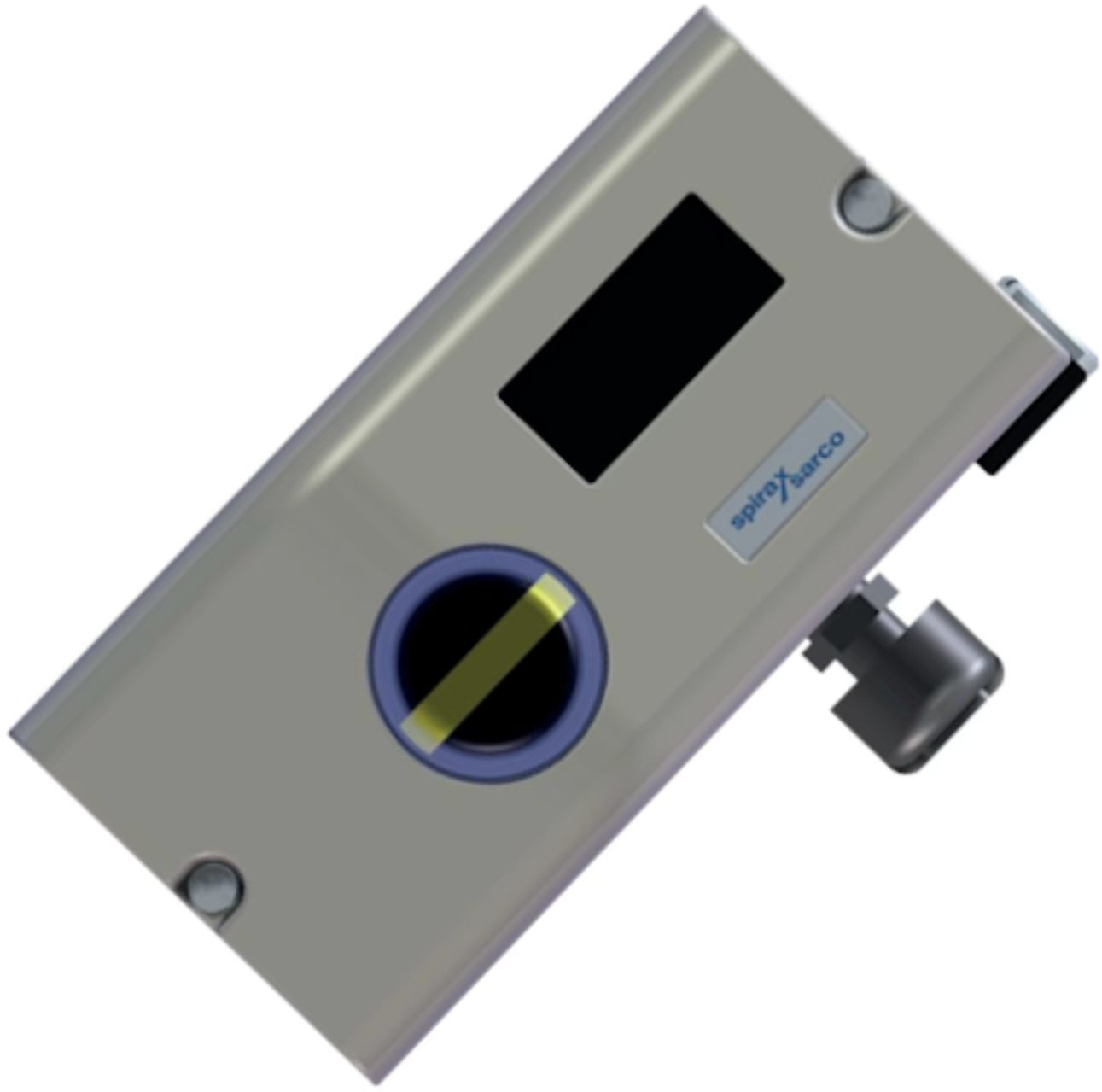

스피랙스 사르코 SP7는 전자적으로 구성할 수 있는 스마트 전압 밸브 포지셔너입니다. NAMUR 표준을 따르는 공기 선형 또는 회전 액추에에 장착됩니다.단위는 밸브 스트로크와 입력 mA 신호가 정확히 비례 유지 보장.

SP7-1*는 야외 서비스용으로 처리된 주사 알루미늄 하우스를 사용합니다. -57에서 +57 ° 또는 -28에서 +28 °의 선형 이동으로 회전 동작을 장착합니다.장착 키트와 압력 측정 블록은 옵션으로 공급 될 수 있습니다.제어 신호는 mA이며 공급 공기 압력은 1.4에서 6bar 사이입니다. 위치 장치는 또한 제어 신호 작용을 뒤집을 수 있습니다.

SP7-10은 로컬 커뮤니케이션 인터페이스 (LCI) 를 기본으로 탑재하고 있다. 옵션 HART 모듈은 20mA 신호를 통해 통신을 허용한다. HART 5 또는 HART 7이 사용된다. SP7-11은 PROFIBUS PA를 사용한다.,SP7-12은 FOUNDATION 필드버스를 사용합니다. 디지털 입력값은 제어 시스템 기능을 활성화시킬 수 있고 디지털 출력은 집단 경보 또는 오류 메시지를 전송합니다.SP7는 시장에서 가장 에너지 효율적인 위치 장치 중 하나입니다., 최대 평형 상태 공기 소비 0.015 SCFM ∼ 50 배까지 비슷한 전기 공기 위치 장치보다 더 나은.

기술 사양

응용 산업

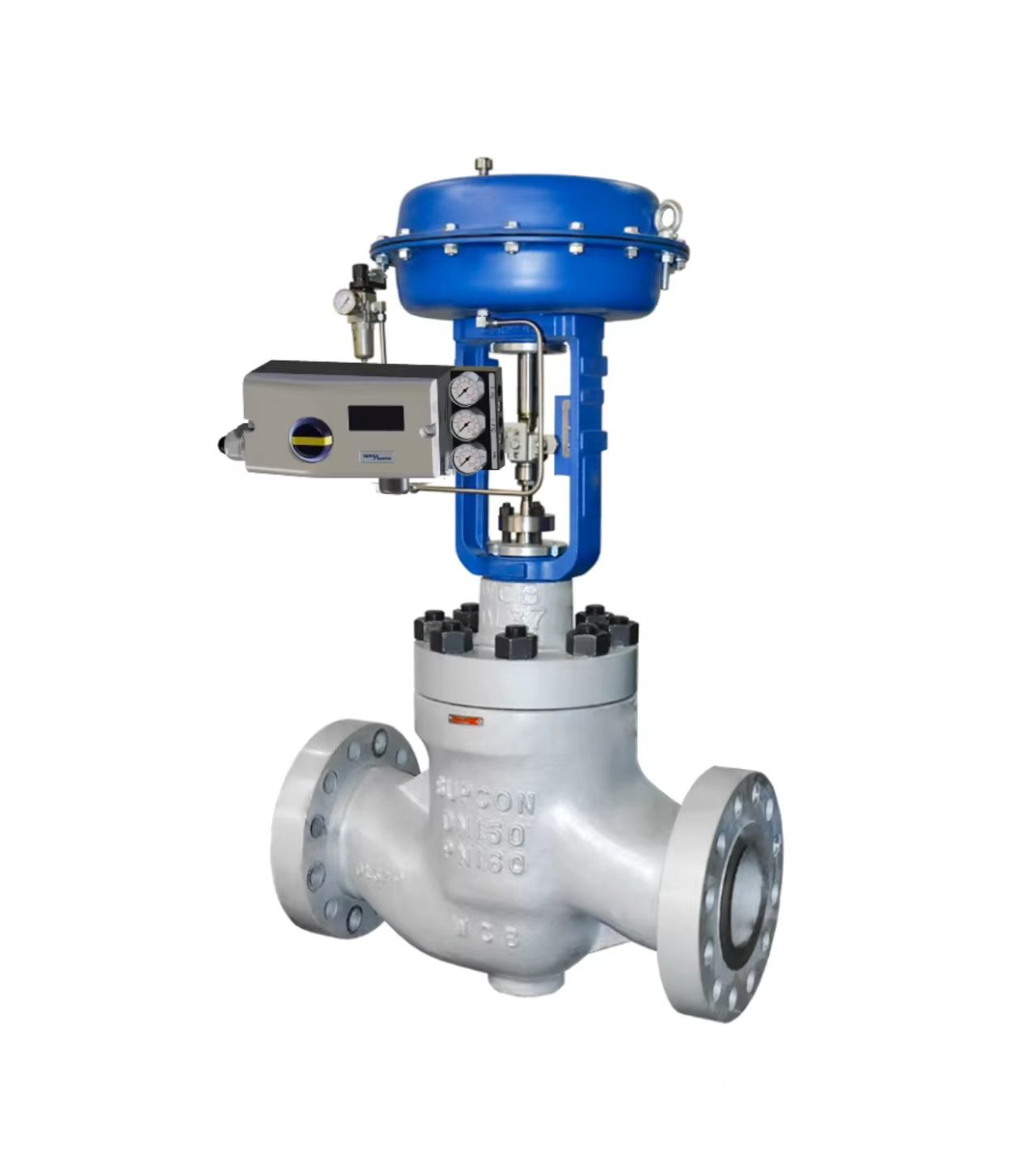

SP7는 증기 제어 시스템, 공정 난방 및 냉각, 식품 및 음료 유틸리티, 의약품 청정 증기 및 일반 산업 밸브 제어에 사용됩니다.신뢰할 수 있는 디지털 위치 및 낮은 에너지 사용이 중요한 응용 프로그램에 적합합니다포지셔너는 Spirax Sarco BVA300, PN1600, PNS3000, PNS4000, PN9000, TN2000 시리즈를 포함하여 모든 NAMUR에 맞는 액추에이터와 작동합니다.

일반적 인 문제

• 포지셔너가 입력 신호에 반응하지 않습니다.: 공급 공기 압력이 1.4 ~ 6bar 내에서 확인. 공기 연결이 안전하는지 확인. 공기 질이 ISO 8573-1: 2010 클래스 3를 충족하는지 확인합니다.3:3.

• 밸브 위치가 입력 신호와 일치하지 않습니다: 특징 곡선 설정을 확인합니다. 작동 방향이 올바르게 설정되었는지 확인합니다. 제로 포인트를 재배정합니다.

• 느린 밸브 반응: 공급 공기 압력 및 필터를 확인합니다.

• 오류 10 (전력 공급 중단): 전원 공급은 적어도 20ms 동안 중단되었습니다. 액추에이터는 안전 위치로 이동합니다. 약 5 초 후에 위치 장치는 자동으로 재설정됩니다.

• 오류 11 (RAM 오류): 액추에이터는 안전 위치로 이동합니다. 약 5 초 후, 포지셔너는 재설정되고 RAM은 다시 초기화됩니다.

• SENS_ERR (위치 센서 결함)위치 센서는 결함입니다.

• 알람 1 (위치기와 액추에이터 사이의 누출): 공기 튜빙 및 피팅을 누출 여부를 확인합니다.

• 알람 2 (Setpoint current out of range)입력 신호 소스와 배선을 확인해

대체 모델

스피락스 사르코 SP7는 현재 세대의 스마트 포지셔너 플랫폼입니다.새로운 제어 밸브에 대한 현재 밸브 성능을 벤치마크하기 위해 장기 데이터 트렌딩으로 고급 밸브 진단을 제공합니다.. 레게시 설치용으로, SP7는 오래된 스피락스 사르코 EP5/EP6 시리즈 위치기와 공기-단지 위치기에서 업그레이드됩니다.이동 범위, 주문하기 전에 통신 프로토콜.
