제품 개요

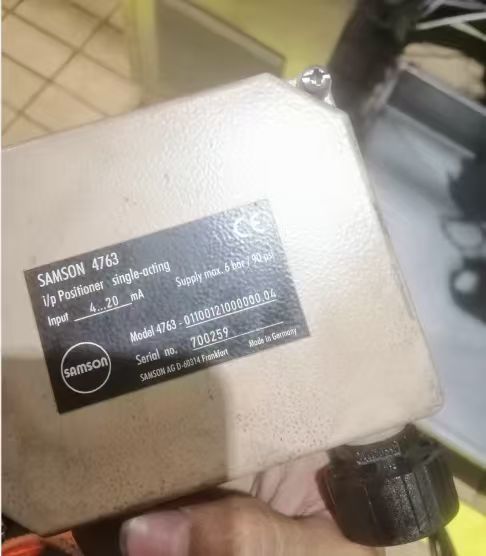

Samson 4763은 공압 제어 밸브에 장착하기 위한 컴팩트한 전기 공압 포지셔너입니다. 제어 시스템의 입력 신호와 실제 밸브 스템 위치를 비교한 다음 액추에이터에 해당 공압을 보내는 단동식 장치입니다. 하우징은 주조 알루미늄으로 되어 있으며, 기계적 진동의 영향을 받지 않고 어떤 방향으로든 장착할 수 있습니다. 작동 방향은 현장에서 반전할 수 있습니다. 조절 가능한 비례 대역 및 공기 출력 용량으로 특정 응용 분야에 맞게 미세 조정할 수 있습니다. 4763은 4-20mA 또는 1-5mA 전기 입력을 수용합니다. 힘 균형 플래퍼-노즐 시스템을 사용합니다. 선택 사양인 압력 게이지를 통해 공급 공기 및 신호 압력을 모니터링할 수 있습니다.
기술 사양
| 매개변수 | 사양 |
|---|---|
| 브랜드 | Samson |
| 통신 프로토콜 | HART (선택 사항) |
| 입력 신호 | 4(0) ~ 20 mA; 1 ~ 5 mA |
| 데이터 인터페이스 | 유선 |
| 진단 | 밸브 진단 없음 (표준) |
| 공급 압력 | 1.4 ~ 6 bar (20 ~ 90 psi) |
| 장착 유형 | 선형 액추에이터, 단동식; 회전식 (부착물 사용) |
| 정격 스트로크 | 7.5 ~ 90 mm |
| 개방 각도 | 최대 90° |
| 작동 온도 | -20 ~ +80°C |
| 하우징 보호 등급 | IP 54 |
| 하우징 재질 | 주조 알루미늄 |
| 공기 연결부 | G 1/4 |
| 감도 | <0.1% |
| 히스테리시스 | <0.5% |
| 방폭 | 유형 4763-0: 없음; 유형 4763-1: ATEX Ex ia IIC T6; 유형 4763-8: EEx nA |
| 인증 | ATEX, IECEx (버전에 따라 다름) |
| 통신 소프트웨어 | 해당 없음 |
응용 산업
Samson 4763은 화학 및 석유화학 공정, 발전, 펄프 및 제지, 일반 산업 자동화에 사용됩니다. 스로틀링 서비스 및 정밀한 밸브 위치 지정이 필요한 응용 분야에 적합합니다. 컴팩트한 디자인과 진동 저항성으로 까다로운 공정 환경에 적합합니다.
일반적인 문제
포지셔너가 입력 신호에 응답하지 않음: 공급 압력이 1.4~6 bar 범위 내인지 확인하십시오. 공압 연결이 단단히 고정되었는지 확인하십시오. 노즐 어셈블리가 막히지 않았는지 확인하십시오.
밸브 위치가 입력 신호와 일치하지 않음: 비례 대역 (P-대역) 설정을 확인하십시오. 작동 방향 (직동 또는 역동)이 올바르게 설정되었는지 확인하십시오. 영점을 재보정하십시오.
불규칙한 작동 또는 진동: 튜브 및 피팅의 공기 누출을 점검하십시오. 밸브 패킹 또는 액추에이터의 과도한 마찰을 확인하십시오. 공기 출력 용량 설정이 적절한지 확인하십시오.
영점 보정 오류: 영점이 범위를 벗어났습니다. 장착을 확인하고 영점을 다시 조정하십시오.
낮은 공급 압력: 공급 압력이 최소 요구 사항인 1.4 bar를 충족하는지 확인하십시오. 공기 공급 조절기를 확인하십시오.
교체 모델
Samson 4763은 가까운 시일 내에 단종될 예정입니다. 직접적인 대체 모델은 차세대 스마트 포지셔너인 TROVIS 3730-1이며, HART 통신 및 향상된 기능을 갖추고 있습니다. Type 3767도 대안으로 사용할 수 있습니다. 4763은 3730 시리즈의 이전 모델이며 유사한 장착 호환성을 공유합니다. 공급업체 간 대체 모델의 경우 주문 전에 액추에이터 장착, 스트로크 범위 및 통신 프로토콜을 확인하십시오.
