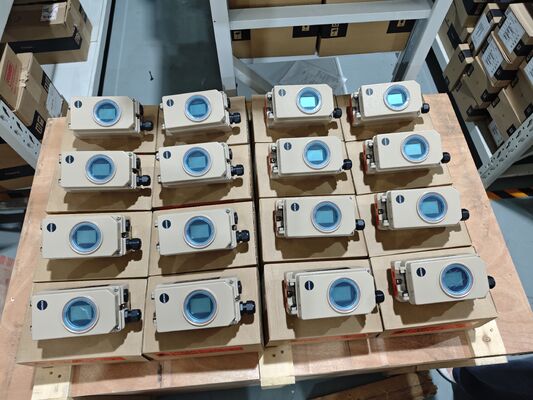

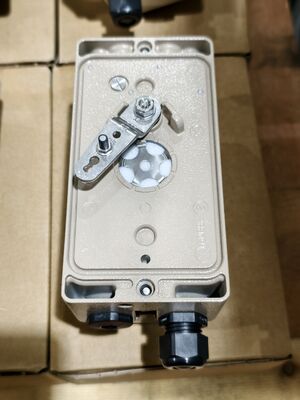

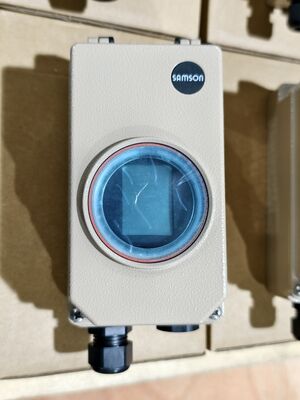

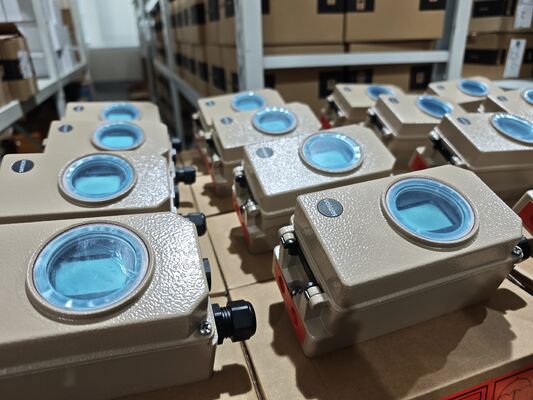

산슨 3730-3 스마트 전압 위치기 HART 4-20mA

제품 개요

Samson 3730-3은 HART 통신을 사용하여 공압 제어 밸브를 관리하는 디지털 강화된 전기 공압 포지셔너입니다. 선형 및 회전식 단동 및 복동 액추에이터 모두와 함께 작동합니다. 이 장치는 제어 시스템의 4-20mA 명령과 실제 밸브 이동 또는 각도를 비교한 다음 액추에이터에 해당 공압 신호를 전달합니다.

자가 보정은 자동으로 이루어지며 수동 개입 없이 밸브와 액추에이터에 적응합니다. 이동 센서는 기어리스 방식으로, 기존 기어 기반 센서에 영향을 미치는 기계적 마모를 제거합니다. 4가지 초기화 모드를 사용할 수 있으며, 플랜트가 작동 중일 때 밸브를 움직이지 않고 비상 시동을 위한 대체 모드도 포함됩니다.

모든 매개변수는 비휘발성 EEPROM에 저장되어 정전으로부터 안전합니다. 2선식 시스템은 410Ω의 낮은 전기 부하를 소비합니다. 회전 가능한 디스플레이 방향 덕분에 LCD는 어떤 장착 위치에서도 읽을 수 있습니다. 구성은 단일 노브 메뉴 또는 SSP 직렬 인터페이스를 통해 TROVIS-VIEW 소프트웨어를 사용하여 PC를 통해 수행됩니다.

기술 사양

응용 산업

Samson 3730-3은 화학 및 석유화학 공정, 발전, 펄프 및 제지, 일반 산업 자동화에 사용됩니다. 까다로운 전송 시간, 까다로운 주변 조건, 스로틀링 서비스 및 외부 이동 센서가 필요한 응용 분야에 적합합니다. 통합된 EXPERTplus 진단은 제어 밸브의 예측 유지 보수를 가능하게 합니다.

일반적인 문제

• 초기화 오류: 공급 압력이 1.4~7 bar 범위 내인지 확인하십시오. 이동 센서가 올바르게 연결되었는지, 밸브가 고착되지 않았는지 확인하십시오.

• 제로 보정 오류: 제로 포인트가 범위를 벗어났습니다. 장착을 확인하고 포지셔너를 다시 초기화하십시오.

• 통신 상태 오류: HART 통신 배선을 확인하십시오. 부하 저항이 사양(410Ω) 내에 있는지 확인하십시오. 통신 버퍼의 오버런, 프레이밍 또는 패리티 오류를 검사하십시오.

• 포지셔너가 입력 신호에 응답하지 않음: 공급 압력 및 공압 연결을 확인하십시오. 장치가 올바른 작동 모드에 있는지 확인하십시오.

• 밸브가 끝 위치에 도달하지 않음: 출력 압력 제한 설정이 너무 낮지 않은지 확인하십시오. 튜브 및 액추에이터의 공기 누출을 확인하십시오.

• 온도 센서 고장: 온도 측정이 실패했습니다. 진단의 정확도가 저하될 수 있습니다. 교체를 위해 서비스에 문의하십시오.

교체 모델

Samson 3730-3은 가까운 시일 내에 단종될 예정입니다. 직접적인 대체 모델은 HART 7 통신 및 최적화된 EXPERTplus 밸브 진단을 갖춘 차세대 스마트 포지셔너인 TROVIS 3730-3입니다. TROVIS 3730-3은 비접촉식 내부 위치 센서, 이전 버전의 절반 공기 소비량, 373x 시리즈와 동일한 장착 부품을 사용합니다. 이 시리즈의 다른 모델로는 3730-4 (Profibus) 및 3730-5 (FOUNDATION Fieldbus)가 있습니다. 공급업체 간 대안으로는 Neles ND9000 시리즈 및 Masoneilan SVI-II 시리즈가 직접적인 경쟁자로 자주 언급됩니다.
