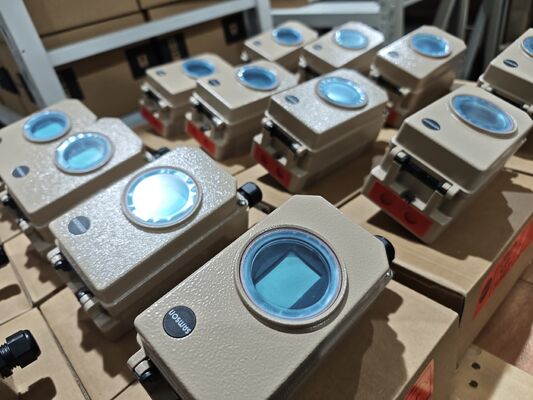

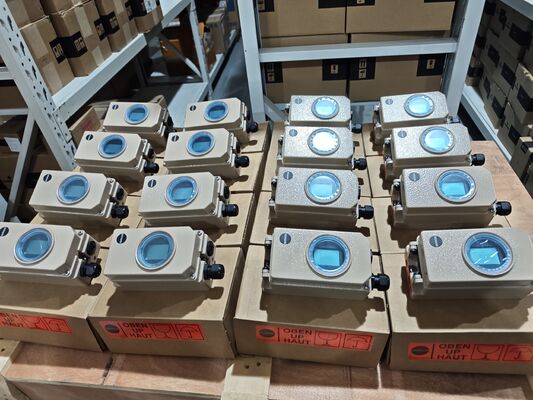

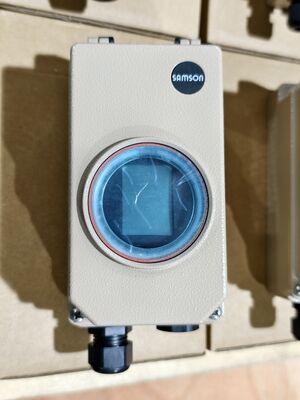

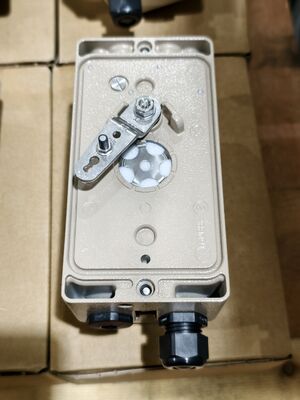

Samson 3730-3 스마트 밸브 포지셔너 (HART 통신 및 자체 보정 제어 밸브용 EXPERTplus 진단 기능 포함)

제품 개요

삼슨 3730-3 (Samson 3730-3) 은 HART 통신을 갖춘 전압 밸브 위치기이며, 공기 제어 밸브에 부착하도록 설계되었습니다.그것은 제어 시스템에서 입력 제어 신호를 실제 밸브 이동 또는 회전 각과 비교하는 단일 작용 또는 이중 작용 위치, 그 다음 동작 장치에 대응하는 공기 신호를 출력합니다.

포지셔너는 자동으로 조절 밸브와 공기 작동 장치에 적응합니다.그래서 기계 변속기의 마모에 영향을 받지 않습니다.단위는 자동 시작을 위해 네 가지 다른 초기화 모드를 제공합니다.플랜트가 밸브를 움직이지 않고 작동하는 동안 비상 상황에서 포지셔너를 시작하도록 허용하는 "Sub" (substitution) 모드를 포함한다..

모든 매개 변수는 전력 고장으로 보호 된 비휘발성 EEPROM 메모리에 저장됩니다. 두 개의 유선 시스템은 410 Ω의 작은 전기 부하를 가지고 있습니다.LCD 디스플레이는 회전 가능한 읽기 방향 덕분에 모든 장착 위치에서 읽을 수 있습니다.구성은 하나의 단추, 메뉴가 구동되는 간단한 동작을 통해 처리되거나 SSP 시리즈 인터페이스를 통해 TROVIS-VIEW 소프트웨어를 사용하여 PC를 통해 처리됩니다.

기술 사양

응용 산업

삼슨 3730-3은 화학 및 석유화학 처리, 전력 생산, 직물 및 종이에 사용되며 일반적인 산업 자동화에도 사용됩니다.어려운 환경 조건, 스트로틀링 서비스 및 외부 이동 센서를 필요로하는 응용 프로그램. 통합된 EXPERTplus 진단은 제어 밸브에 대한 예측 유지보수를 가능하게합니다.

일반적 인 문제

• 초기화 오류: 공급 압력이 1.4 ~ 7bar 내에서 확인. 이동 센서가 올바르게 연결되고 밸브가 고정되지 않은지 확인하십시오.

• 정렬 오류 00점 범위를 벗어났어 장착을 확인하고 포지셔너를 다시 시작해

• 통신 상태 오류: HART 통신 배선 확인. 로드 저항이 사양 (410 Ω) 에 해당하는지 확인. 통신 버퍼에서 오버런, 프레임 또는 패리티 오류를 검사합니다.

• 포지셔너가 입력 신호에 반응하지 않습니다.: 공급 압력 및 공기 연결을 확인합니다. 장치가 올바른 작동 모드에 있는지 확인합니다.

• 밸브가 최종 위치에 도달하지 않습니다: 출력 압력 제한 설정이 너무 낮지 않은지 확인합니다. 파이프와 액추에터에서 공기 누출 여부를 확인하십시오.

• 온도 센서 고장: 온도 측정 실패 진단 정확도가 감소 할 수 있습니다 교체 서비스를 연락하십시오.

대체 모델

삼슨 3730-3은 가까운 장래에 생산이 중단될 예정입니다.HART 7 통신과 최적화된 EXPERTplus 밸브 진단과 함께 차세대 스마트 포지셔너입니다.트로비스 3730-3는 접촉 없는 내부 위치 센서를 갖추고 이전 버전의 공기 소비량의 절반을 사용하며 373x 시리즈와 동일한 장착 부품을 사용합니다.시리즈의 다른 모델은 3730-4 (Profibus) 및 3730-5 (FOUNDATION Fieldbus) 이다.크로스 벤더 대안을 위해, Neles ND9000 시리즈와 Masoneilan SVI-II 시리즈는 종종 직접 경쟁자로 언급됩니다.
