제품 개요

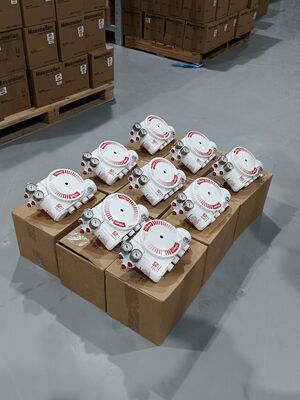

Flowserve Logix 3200MD는 압전 기술을 기반으로 하는 디지털 밸브 포지셔너로, 공압 액추에이터의 안정적이고 정확한 제어를 제공합니다. 2선식 4-20mA 입력을 받아 해당 아날로그 명령에 응답하여 밸브 액추에이터를 구동합니다. 푸시 버튼, HART 휴대용 장치 또는 SoftTools 소프트웨어를 사용하여 로컬에서 구성을 수행할 수 있습니다. 온보드 상태 LED, DIP 스위치 및 보정 버튼은 설정 프로세스를 단순화합니다. 동적 이득 선택 기능이 있는 자동 튜닝은 제어를 안정적이고 반응적으로 유지합니다.
이 포지셔너는 선형 및 회전 구성의 이중 작동 및 단일 작동 액추에이터 모두와 함께 작동합니다. 공급 압력 변동을 허용하며 30~150 psig의 공급 압력을 수용합니다. 방폭 하우징은 Class I Division 1 Groups B-D, Ex d IIB+H2 및 AEx d IIB+H2 등급을 갖습니다. 이 장치는 SIL 2 기능을 지원합니다.
기술 사양
| 매개변수 | 사양 |
|---|---|
| 브랜드 | Flowserve |
| 통신 프로토콜 | HART 5 |
| 입력 신호 | 4-20mA |
| 데이터 인터페이스 | 유선 |
| 진단 | 24/7 로컬 오류 모니터링; 로컬 밸브 시그니처 저장 |
| 공급 압력 | 30 ~ 150 psig |
| 장착 유형 | 회전 및 선형 액추에이터 |
| 작동 온도 | -52°C ~ +85°C (-62°F ~ +185°F) |
| 하우징 재질 | 주조, 분체 도장 알루미늄; 스테인리스 스틸 |
| 무게 (알루미늄) | 3.9 kg (8.3 lbs) |
| 무게 (스테인리스 스틸) | 9.3 kg (20.5 lbs) |
| 최소 작동 전류 | 3.6 mA |
| 전압 공급 (최대) | 30.0 VDC |
| 규정 준수 전압 | 10.0 VDC @ 20 mA |
| 영역 분류 | 방폭: Class I Div 1 Groups B-D; 본질 안전: Class I Div 1 Groups A-G; 비점화: Class I Div 2 A-D |
| 인증 | SIL 2 |
| 추가 기능 | RFI/EMI 내성; FISCO 호환; 자동 튜닝; 고마찰 안정성; 플래시 RAM 업그레이드; 로컬 가변 이득 |
응용 산업
Flowserve Logix 3200MD는 석유 및 가스, 화학 처리, 발전, 수처리 및 제약 산업에서 사용됩니다. 파이프라인 및 액추에이터 제어, 반응기 밸브 포지셔닝, 터빈 바이패스 자동화 및 플랜트 내 유량 조절을 처리합니다.
일반적인 문제
LED 깜박임 없음: 전류가 3.6mA 미만이거나 배선 극성이 잘못되었습니다. 공급 전류가 최소 3.6mA인지 확인하고 극성을 확인하십시오.
불규칙한 통신: HART 신호 문제. 전류 소스 대역폭이 25Hz로 제한되었는지 확인하십시오. 케이블 길이와 임피던스를 확인하십시오. 호환되는 본질 안전 장벽을 사용하십시오.
장치가 아날로그 명령에 응답하지 않음: 장치가 디지털 명령 모드이거나 보정 오류가 발생했습니다. 명령 모드를 아날로그로 변경하십시오. 장치를 다시 보정하십시오.
밸브 위치 판독값이 예상과 다름: 위치 센서 장착이 180도가 아니거나, 스트로크가 보정되지 않았거나, MPC가 활성화되었습니다. 센서를 재배치하십시오. 스트로크를 보정하십시오.
밸브가 완전히 열리거나 닫힘: 스트로크가 보정되지 않았거나, 홀 센서 내부 루프가 연결되지 않았거나, 잘못된 공기 작동이 설정되었거나, 튜브가 반대로 연결되었습니다. 스트로크를 보정하십시오. 하드웨어 연결을 확인하십시오.
마찰 보정 필요: 공장 초기화 이후 마찰 보정이 수행되지 않았습니다. 디스플레이 메뉴, 휴대용 장치 또는 DTM을 사용하여 마찰 보정을 수행하십시오.
교체 모델
Flowserve Logix 3200MD는 성숙한 디지털 포지셔너 플랫폼입니다. 추가적인 안전 무결성을 위해 Logix 3200MD+ 변형은 향상된 기능을 제공합니다. 새로운 설치의 경우 Logix 3800은 동일한 제품군 내의 대안 모델입니다. 공급업체 간 대안의 경우 주문 전에 액추에이터 장착, 이동 범위 및 통신 프로토콜을 확인하십시오.
