제품 개요

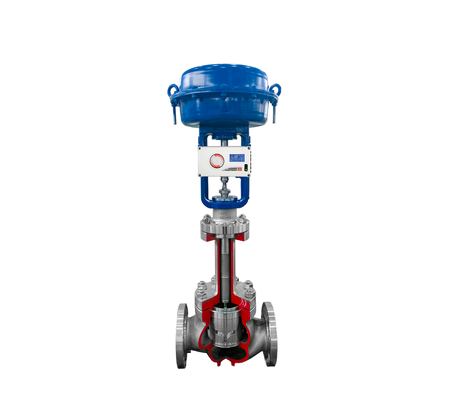

Flowserve Logix 520MD는 정확한 공압 액추에이터 제어를 위해 설계된 고성능 디지털 밸브 포지셔너입니다. HART 5, 6 및 7 통신을 지원하는 2선식 4-20mA 입력을 수신하며, 회전 및 선형 액추에이터 모두에 대한 공압 출력을 제공합니다. 이 장치는 정밀한 위치 지정 및 튜닝 기능과 간편한 설정 및 강력한 진단 기능을 결합합니다.
다변수 이득 튜닝 알고리즘을 통해 520MD는 매우 작은 단계 변화에 대한 해상도를 유지하면서 최소한의 오버슈트로 큰 단계 변화를 수행할 수 있습니다. 자동 튜닝은 액추에이터를 순환시켜 측정된 응답을 생성하고 적절한 액추에이터 성능을 제공하는 이득 값을 선택합니다. 이득 수정기 선택기를 사용하여 계산된 이득을 늘리거나 줄여 최적의 결과를 얻을 수 있습니다.
DIP 스위치는 튜닝 모드 및 기타 일반 설정을 처리합니다. 사용자 정의 요구 사항의 경우, 다양한 크기와 유형의 액추에이터를 수용하기 위해 핸드헬드 또는 ValveSight 소프트웨어를 사용하여 튜닝 세트를 수정할 수 있습니다. 2단계 제어 설계는 낮은 공기 소비로 더 빠른 응답 시간과 더 엄격한 제어를 제공합니다.
기술 사양
| 매개변수 | 사양 |
|---|---|
| 브랜드 | Flowserve |
| 통신 프로토콜 | HART 5, 6 및 7 |
| 입력 신호 | 4-20mA |
| 데이터 인터페이스 | 유선 |
| 진단 | ValveSight 소프트웨어를 통한 표준 진단 기능 |
| 공급 압력 | 1.4–10.3 bar (20–150 psig) |
| 출력 신호 | 공압 (3-15 psi) |
| 정확도 | ±0.25% of span |
| 반복성 | < 0.25% |
| 장착 유형 | 회전 및 선형 액추에이터 |
| 작동 온도 | -40°C ~ 85°C (-40°F ~ 185°F) |
| 인클로저 등급 | IP66/NEMA 4X |
| 하우징 재질 | 알루미늄 |
| 무게 | 3.5 kg |
| 최소 작동 전류 | 3.6 mA |
| 전압 공급 (최대) | 30 VDC |
| 공기 소비량 | 0.28–0.38 Nm³/h (0.17–0.23 SCFM) |
| 인증 | ATEX, FM, CSA, SIL 2 |
| 본질 안전 방폭 | Class I Division 1 Groups A, B, C, D; Class 1, Zone 0, AEx ia IIC |
| 비점화 방폭 | Class I Division 2 Groups A, B, C, D |
| 습도 | 0-100% 비응축 |
응용 산업
Flowserve Logix 520MD는 석유 및 가스, 화학 처리, 발전, 수처리 및 제약 산업에 사용됩니다. 파이프라인 및 액추에이터 제어, 반응기 밸브 위치 지정, 터빈 바이패스 자동화, 유량 조절 및 위생 밸브 작동에 사용됩니다. 인증된 위험 지역 등급으로 인해 까다로운 공정 환경에 적합합니다.
일반적인 문제
LED 깜박임 없음: 전류가 3.6mA 미만이거나 배선 극성이 올바르지 않습니다. 공급 전류가 최소 3.6mA인지 확인하고 극성을 확인하십시오.
불규칙한 통신: HART 신호 문제. 전류 소스 대역폭이 25Hz로 제한되었는지 확인하십시오. 케이블 길이 및 임피던스를 확인하십시오. 호환되는 본질 안전 방폭 장벽을 사용하십시오.
장치가 아날로그 명령에 응답하지 않음: 장치가 디지털 명령 모드이거나 보정 오류가 발생했습니다. 명령 모드를 아날로그로 변경하십시오. 장치를 다시 보정하십시오.
밸브 위치 판독값이 예상과 다름: 위치 센서 장착이 180도가 아니거나, 스트로크가 보정되지 않았거나, MPC가 활성화되었거나, 사용자 특성화가 활성화되었습니다. 센서를 재배치하십시오. 스트로크를 보정하십시오.
밸브가 완전히 열리거나 닫히고 명령에 응답하지 않음: 스트로크가 보정되지 않았거나, 홀 센서 내부 루프가 연결되지 않았거나, 잘못된 공기 작동 설정, 튜브가 반대로 연결되었거나, I/P 변환기 문제.
마찰 보정 필요: 공장 초기화 이후 마찰 보정이 수행되지 않았습니다. 디스플레이 메뉴, 핸드헬드 또는 DTM을 사용하여 마찰 보정을 수행하십시오.
대체 모델
Flowserve Logix 520MD 시리즈는 성숙한 디지털 포지셔너 플랫폼입니다. 추가적인 안전 무결성이 필요한 응용 분야의 경우 Logix 520MD+ 변형이 향상된 기능을 제공합니다. 새로운 설치의 경우 Logix 3200MD 및 Logix 3800MD가 동일한 제품군 내의 대체 모델입니다. 공급업체 간 대체 모델의 경우 주문 전에 액추에이터 장착, 이동 범위 및 통신 프로토콜을 확인하십시오.
제품 개요
Flowserve Logix 520MD는 정확한 공압 액추에이터 제어를 위해 설계된 고성능 디지털 밸브 포지셔너입니다. HART 5, 6 및 7 통신을 지원하는 2선식 4-20mA 입력을 수신하며, 회전 및 선형 액추에이터 모두에 대한 공압 출력을 제공합니다. 이 장치는 정밀한 위치 지정 및 튜닝 기능과 간편한 설정 및 강력한 진단 기능을 결합합니다.
다변수 이득 튜닝 알고리즘을 통해 520MD는 매우 작은 단계 변화에 대한 해상도를 유지하면서 최소한의 오버슈트로 큰 단계 변화를 수행할 수 있습니다. 자동 튜닝은 액추에이터를 순환시켜 측정된 응답을 생성하고 적절한 액추에이터 성능을 제공하는 이득 값을 선택합니다. 이득 수정기 선택기를 사용하여 계산된 이득을 늘리거나 줄여 최적의 결과를 얻을 수 있습니다.
DIP 스위치는 튜닝 모드 및 기타 일반 설정을 처리합니다. 사용자 정의 요구 사항의 경우, 다양한 크기와 유형의 액추에이터를 수용하기 위해 핸드헬드 또는 ValveSight 소프트웨어를 사용하여 튜닝 세트를 수정할 수 있습니다. 2단계 제어 설계는 낮은 공기 소비로 더 빠른 응답 시간과 더 엄격한 제어를 제공합니다.
기술 사양
| 매개변수 | 사양 |
|---|---|
| 브랜드 | Flowserve |
| 통신 프로토콜 | HART 5, 6 및 7 |
| 입력 신호 | 4-20mA |
| 데이터 인터페이스 | 유선 |
| 진단 | ValveSight 소프트웨어를 통한 표준 진단 기능 |
| 공급 압력 | 1.4–10.3 bar (20–150 psig) |
| 출력 신호 | 공압 (3-15 psi) |
| 정확도 | ±0.25% of span |
| 반복성 | < 0.25% |
| 장착 유형 | 회전 및 선형 액추에이터 |
| 작동 온도 | -40°C ~ 85°C (-40°F ~ 185°F) |
| 인클로저 등급 | IP66/NEMA 4X |
| 하우징 재질 | 알루미늄 |
| 무게 | 3.5 kg |
| 최소 작동 전류 | 3.6 mA |
| 전압 공급 (최대) | 30 VDC |
| 공기 소비량 | 0.28–0.38 Nm³/h (0.17–0.23 SCFM) |
| 인증 | ATEX, FM, CSA, SIL 2 |
| 본질 안전 방폭 | Class I Division 1 Groups A, B, C, D; Class 1, Zone 0, AEx ia IIC |
| 비점화 방폭 | Class I Division 2 Groups A, B, C, D |
| 습도 | 0-100% 비응축 |
응용 산업
Flowserve Logix 520MD는 석유 및 가스, 화학 처리, 발전, 수처리 및 제약 산업에 사용됩니다. 파이프라인 및 액추에이터 제어, 반응기 밸브 위치 지정, 터빈 바이패스 자동화, 유량 조절 및 위생 밸브 작동에 사용됩니다. 인증된 위험 지역 등급으로 인해 까다로운 공정 환경에 적합합니다.
일반적인 문제
LED 깜박임 없음: 전류가 3.6mA 미만이거나 배선 극성이 올바르지 않습니다. 공급 전류가 최소 3.6mA인지 확인하고 극성을 확인하십시오.
불규칙한 통신: HART 신호 문제. 전류 소스 대역폭이 25Hz로 제한되었는지 확인하십시오. 케이블 길이 및 임피던스를 확인하십시오. 호환되는 본질 안전 방폭 장벽을 사용하십시오.
장치가 아날로그 명령에 응답하지 않음: 장치가 디지털 명령 모드이거나 보정 오류가 발생했습니다. 명령 모드를 아날로그로 변경하십시오. 장치를 다시 보정하십시오.
밸브 위치 판독값이 예상과 다름: 위치 센서 장착이 180도가 아니거나, 스트로크가 보정되지 않았거나, MPC가 활성화되었거나, 사용자 특성화가 활성화되었습니다. 센서를 재배치하십시오. 스트로크를 보정하십시오.
밸브가 완전히 열리거나 닫히고 명령에 응답하지 않음: 스트로크가 보정되지 않았거나, 홀 센서 내부 루프가 연결되지 않았거나, 잘못된 공기 작동 설정, 튜브가 반대로 연결되었거나, I/P 변환기 문제.
마찰 보정 필요: 공장 초기화 이후 마찰 보정이 수행되지 않았습니다. 디스플레이 메뉴, 핸드헬드 또는 DTM을 사용하여 마찰 보정을 수행하십시오.
대체 모델
Flowserve Logix 520MD 시리즈는 성숙한 디지털 포지셔너 플랫폼입니다. 추가적인 안전 무결성이 필요한 응용 분야의 경우 Logix 520MD+ 변형이 향상된 기능을 제공합니다. 새로운 설치의 경우 Logix 3200MD 및 Logix 3800MD가 동일한 제품군 내의 대체 모델입니다. 공급업체 간 대체 모델의 경우 주문 전에 액추에이터 장착, 이동 범위 및 통신 프로토콜을 확인하십시오.
