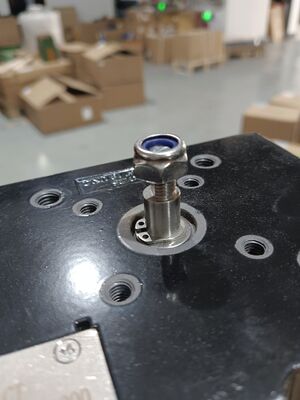

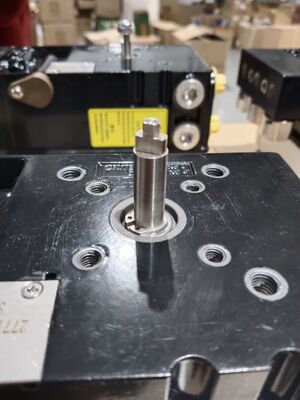

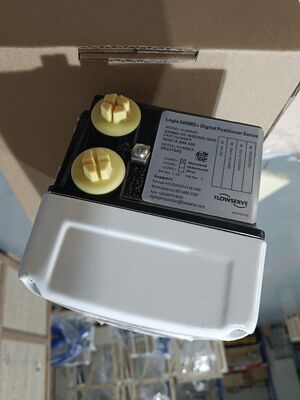

제품 개요
Flowserve Logix 520MD는 공압 액추에이터의 정밀한 제어를 제공하는 디지털 밸브 포지셔너입니다. HART 통신(HART 5, 6 및 7 지원)을 갖춘 2선식 4-20mA 제어 신호를 수신하여 회전 및 선형 액추에이터용 공압 출력으로 변환합니다. 이 포지셔너는 뛰어난 위치 지정 및 튜닝 기능과 편리한 설정 및 강력한 진단 도구를 결합합니다.
520MD는 다변수 이득 튜닝 알고리즘을 사용하여 최소한의 오버슈트로 큰 단계 변화를 허용하면서 매우 작은 단계 변화에 응답할 수 있는 해상도를 유지합니다. 자동 튜닝 절차는 액추에이터를 순환시켜 측정된 응답을 생성하고 적절한 액추에이터 성능을 제공하는 이득 값을 선택합니다. 이득 수정기 선택기를 사용하여 계산된 이득을 증가시키거나 감소시켜 최적의 성능을 얻을 수 있습니다.
설정은 튜닝 모드 및 기타 일반 설정에 대한 쉬운 DIP 스위치 설정을 통해 처리됩니다. 사용자 정의 요구 사항의 경우, 다양한 크기와 유형의 액추에이터에 맞게 튜닝 세트를 휴대용 장치 또는 ValveSight 소프트웨어로 수정할 수 있습니다. 이 장치는 더 빠른 응답 시간과 더 엄격한 제어를 위한 2단계 제어 설계와 낮은 공기 소비량을 특징으로 합니다.
기술 사양

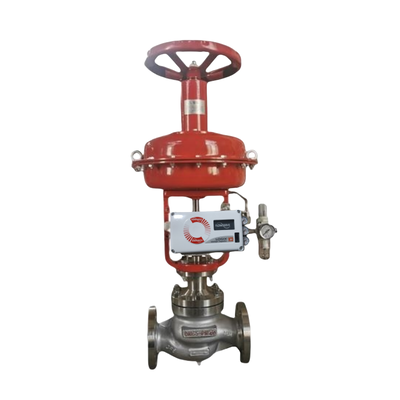

| 매개변수 | 사양 |
|---|---|
| 브랜드 | Flowserve |
| 통신 프로토콜 | HART 5, 6 및 7 |
| 입력 신호 | 4-20mA |
| 데이터 인터페이스 | 유선 |
| 진단 | ValveSight 소프트웨어를 통한 표준 진단 기능 |
| 공급 압력 | 1.4~10.3 bar (20~150 psig) |
| 출력 신호 | 공압 (3-15 psi) |
| 정확도 | 스팬의 ±0.25% |
| 반복성 | 0.25% 미만 |
| 장착 유형 | 회전 및 선형 액추에이터 |
| 작동 온도 | -40°C ~ 85°C (-40°F ~ 185°F) |
| 인클로저 등급 | IP66/NEMA 4X |
| 하우징 재질 | 알루미늄 |
| 무게 | 3.5 kg |
| 최소 작동 전류 | 3.6 mA |
| 전압 공급 (최대) | 30 VDC |
| 공기 소비량 | 0.28~0.38 Nm³/h (0.17~0.23 SCFM) |
| 인증 | ATEX, FM, CSA, SIL 2 |
| 본질 안전 방폭 | Class I Division 1 Groups A, B, C, D; Class 1, Zone 0, AEx ia IIC |
| 비점화 방폭 | Class I Division 2 Groups A, B, C, D |
| 습도 | 0-100% 비응축 |
적용 산업
Flowserve Logix 520MD는 석유 및 가스, 화학 처리, 발전, 수처리 및 제약 산업에서 사용됩니다. 주요 응용 분야에는 파이프라인 및 액추에이터 제어, 반응기 밸브 위치 지정, 터빈 바이패스 자동화, 플랜트 유량 조절 및 위생 밸브 작동이 포함됩니다. 인증된 위험 지역 등급으로 인해 까다로운 공정 환경에 적합합니다.
일반적인 문제
LED 깜박임 없음: 전류가 3.6mA 미만이거나 배선 극성이 잘못되었습니다. 공급 전류가 최소 3.6mA인지 확인하고 극성을 확인하십시오.
불규칙한 통신: HART 신호 문제. 전류 소스 대역폭이 25Hz로 제한되었는지 확인하십시오. 케이블 길이와 임피던스를 확인하십시오. 호환되는 본질 안전 방폭 장벽을 사용하십시오.
아날로그 명령에 장치가 응답하지 않음: 장치가 디지털 명령 모드이거나 보정 오류가 발생했습니다. 명령 모드를 아날로그로 변경하십시오. 장치를 재보정하십시오.
밸브 위치 판독값이 예상과 다름: 위치 센서 장착이 180도가 아니거나, 스트로크가 보정되지 않았거나, MPC가 활성화되었거나, 사용자 특성화가 활성화되었습니다. 센서를 재배치하십시오. 스트로크를 보정하십시오.
밸브가 완전히 열리거나 닫힌 상태로 이동하며 명령에 응답하지 않음: 스트로크가 보정되지 않았거나, 홀 센서 내부 루프가 연결되지 않았거나, 잘못된 공기 작동이 설정되었거나, 튜빙이 반대로 연결되었거나, I/P 변환기 문제. 스트로크를 보정하십시오.
마찰 보정 필요: 공장 초기화 이후 마찰 보정이 수행되지 않았습니다. 디스플레이 메뉴, 휴대용 장치 또는 DTM을 사용하여 마찰 보정을 수행하십시오.
대체 모델
Flowserve Logix 520MD 시리즈는 성숙한 디지털 포지셔너 플랫폼입니다. 추가적인 안전 무결성이 필요한 응용 분야의 경우 Logix 520MD+ 변형은 향상된 기능을 제공합니다. 새로운 설치의 경우 Logix 3200MD 및 Logix 3800MD는 동일한 제품군 내의 대체 모델입니다. 공급업체 간 대체 모델의 경우 주문 전에 액추에이터 장착, 이동 범위 및 통신 프로토콜을 확인하십시오.
