제품 개요

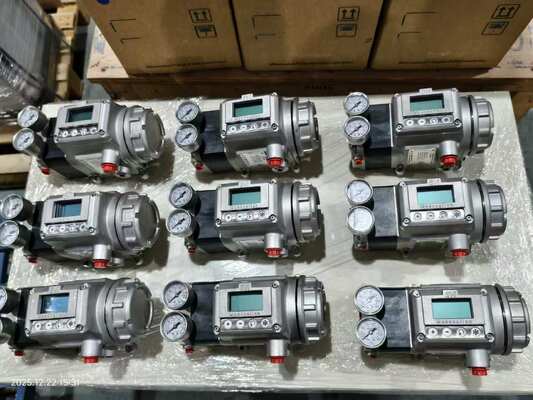

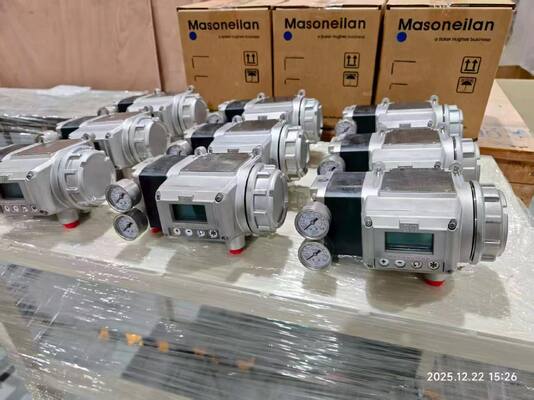

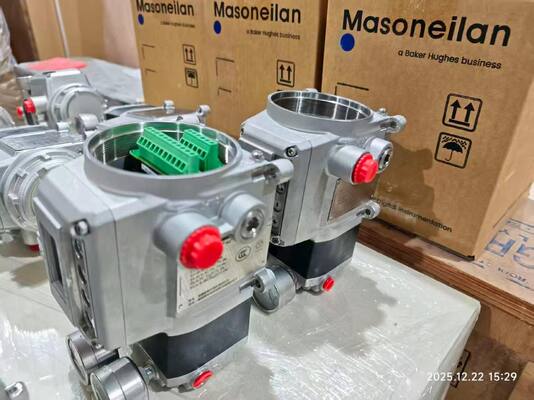

마소네일란 SVI3는 세 번째 세대의 밸브 포지셔너로 4-20mA 루프에서 HART 7 통신을 활용하여 높은 정확도로 공기 주행기를 제어합니다.비 접촉 위치 센서는 기계적 마모를 제거, 그리고 단말기는 -55°C까지 안정적으로 작동합니다. 로컬 인터페이스는 그래픽 디스플레이와 위험 영역 등급 버튼을 포함합니다. 스마트 칼은 한 버튼 설정과 캘리브레이션을 가능하게합니다.이 장치는 1 년까지의 진단 데이터를 탑재하고 DTM 및 EDD를 통해 제어 시스템과 통합됩니다.이전 모델에 비해 공기 소비량이 40% 감소하고 공기 공급량은 15% 증가합니다. 19개의 온라인 밸브 진단기술이 작동 중 밸브 상태를 모니터링합니다.
기술 사양
| 매개 변수 | 사양 |
|---|---|
| 브랜드 | 마소네일란 |
| 통신 프로토콜 | HART 7 4~20mA |
| 입력 신호 | 전기 |
| 데이터 인터페이스 | 유선 |
| 진단 | 포지셔너; 고급; 온라인 밸브 진단 |
| 공급 압력 | 20~120psi |
| 항공 배달 | 410 SLPM @ 30psi |
| 행동 | 단일 행동, 실패 안전; 로터리 및 선형 |
| 장착형 | 액추에이터 장착 |
| 작동 온도 | -55°C ~ +85°C |
| 주택 재료 | 구리 없는 알루미늄 (ASTM A360) |
| 보호 등급 | IP66 및 NEMA 4X |
| 무게 (알루미늄) | 3.3kg (7.4파운드) |
| 무게 (무화강) | 6.26kg (13.8파운드) |
| 전기 입력 | 2 1/2 NPT 여성 |
| 최소 / 최대 전류 | 3.2mA / 22mA |
| 요구되는 컴플라이언스 전압 | 9Vdc @ 20mA, 11Vdc @ 4mA |
| 선택적 출력 | 두 개의 구성 가능한 솔리드 스테이트 스위치 (1A, 30Vdc); 한 4-20mA 위치 재 전송; 하나의 구성 가능한 디지털 입력 |
| 인증서 | SIL3능력; ATEX, IECEx, 미국, 캐나다 승인 |
| 통신 소프트웨어 | 마소네일란 밸브 라이프사이클 관리 (VLM); DTM 및 EDD 지원 |
응용 산업
SVI3는 전력 생산, 정제, 석유화학, 중류 석유 및 가스 및 상류 석유 및 가스 분야에서 배치됩니다. 전형적인 사용은 증기 터빈 발전기, 응축기, 냉각 타워,원자로 및 터빈 건물, 열 회수 증기 발전기, 공장 균형, 증류, 수소처리 리포밍, 크래킹, 2차 혼합, 진압 및 분화, 충전 가스 압축, 분리,파이프 라인 무결성 작업, 탈수, 냉각, 액화, 로딩 및 운송, 재가시화 및 압축.
일반적 인 문제
SMART Cal가 완료되지 않았습니다.: 공급 압력이 20-120 psi 내에서 확인. 밸브 이동 제한이 등급 범위 내에 있는지 확인. 밸브가 막혀 있거나 묶여 있지 않은지 확인하십시오.
위치 오스실레이션 또는 사이클링: 스틱 슬리프가 있는지 확인합니다. 위치 주기가 설정 포인트 주기를 훨씬 더 큰 경우, 포지셔너가 사이클을 유발할 수 있습니다. 손바퀴 차단 밸브 스트로크를 검사합니다.부러진 줄기, 또는 연결이 끊어진 위치 피드백 부품.
HART 휴대용으로 통신 실패: 루프 저항이 적당하다는 것을 확인합니다. 단말기 전압이 준수 요구 사항을 충족하는지 확인합니다 (9Vdc @ 20mA, 11Vdc @ 4mA).
낮은 전력 오류 (LOW_POWER): 입력 전류는 3.15 mA 이하입니다. 캘리브레이션 및 진단을 위해 루프 전류를 4 mA로 증가시킵니다.
TuneERR은 자동 정렬 후에 나타납니다.: 수동 튜닝이 필요할 수 있습니다. 사용 설명서의 문제 해결 섹션을 참조하십시오.
SelfCheckError 또는 하드웨어 오류: 2분 동안 전원을 끄고 다시 시작하십시오. ValVue 또는 HART 호스트를 사용하여 경보를 제거하십시오. 장애가 지속되면 전자 모듈을 교체하십시오.
대체 모델
마소네일란 SVI3는 SVI II AP와 SVI1000의 직접적인 대체입니다.그것은 모든 밸브 / 액추에이터 조합을 위해 스테인리스 스틸 장착 브래킷을 갖추고 있으며 SVI II AP와 SVI1000 장착 브래킷과 완전히 후면 호환됩니다.. SVI II AP 사용자를 위해 업그레이드는 비교적 간단합니다. 기존 장착을 사용할 수 있으며 공기 / 튜브 연결만 조정해야 할 수 있습니다. 크로스 벤더 대안의 경우,액추에이터 장착을 확인합니다, 이동 범위, 주문 전에 통신 프로토콜.
