제품 개요

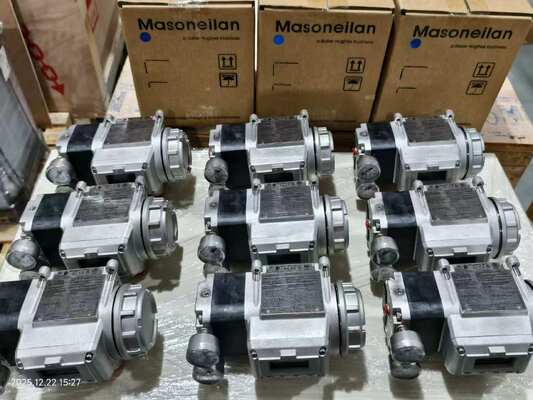

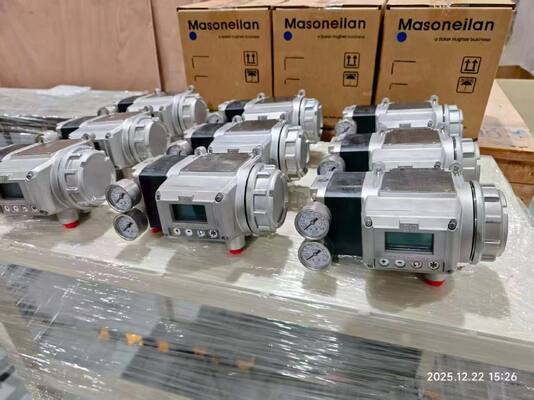

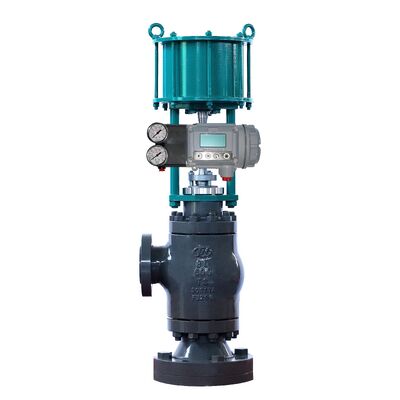

Masoneilan SVI3는 2선 4-20mA 루프를 통해 HART 7 통신을 사용하는 3세대 디지털 밸브 포지셔너입니다. 공압 액추에이터를 높은 정밀도로 구동하며 지속적인 밸브 모니터링을 위한 고급 진단 기능을 포함합니다. 비접촉식 위치 센서는 하우징을 통해 읽어 기계적 마모 지점을 제거합니다. 이 장치는 -55°C까지 작동하므로 극한 기후에 적합합니다.

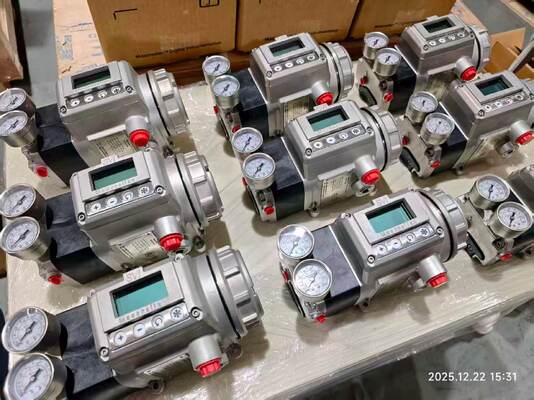

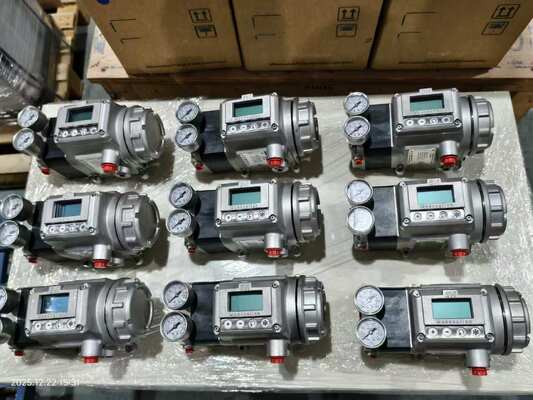

로컬 인터페이스는 고대비 그래픽 디스플레이와 위험 지역용으로 등급이 매겨진 푸시 버튼을 특징으로 합니다. Smart Cal은 원 버튼 설정 및 보정을 가능하게 하여 시운전 시간을 단축합니다. 포지셔너는 최대 1년 분량의 진단 데이터를 온보드에 저장하여 외부 도구 없이 추세 분석을 할 수 있습니다. DTM 및 EDD 지원을 통해 주요 제어 시스템과 통합됩니다.
정상 상태 공기 소비량은 이전 모델보다 40% 낮고 공기 공급량은 15% 높아 스트로크 속도가 빠릅니다. SVI3에는 19가지 온라인 밸브 진단 기능이 포함되어 있어 프로세스가 실행되는 동안 밸브 상태를 모니터링하여 고장 전에 유지보수 필요성을 예측하는 데 도움이 됩니다.
기술 사양
| 매개변수 | 사양 |
|---|---|
| 브랜드 | Masoneilan |
| 통신 프로토콜 | 4-20mA를 통한 HART 7 |
| 입력 신호 | 전기 |
| 데이터 인터페이스 | 유선 |
| 진단 | 포지셔너; 고급; 온라인 밸브 진단 |
| 공급 압력 | 20 ~ 120 psi |
| 공기 공급 | 410 SLPM @ 30psi |
| 작동 방식 | 단동식, 안전 유지; 회전식 및 선형 |
| 장착 유형 | 액추에이터 장착 |
| 작동 온도 | -55°C ~ +85°C |
| 하우징 재질 | 구리 프리 알루미늄 (ASTM A360); 옵션 316SS 하우징 |
| 보호 등급 | IP66 및 NEMA 4X |
| 무게 (알루미늄) | 3.3 kg (7.4 lbs) |
| 무게 (스테인리스 스틸) | 6.26 kg (13.8 lbs) |
| 전기 연결부 | 두 개의 1/2 NPT 암형 |
| 최소/최대 전류 | 3.2mA / 22mA |
| 필수 규정 전압 | 9Vdc @ 20mA, 11Vdc @ 4mA |
| 옵션 출력 | 두 개의 구성 가능한 솔리드 스테이트 스위치 (1A, 30Vdc); 하나의 4-20mA 위치 재전송; 하나의 구성 가능한 디지털 입력 |
| 인증 | SIL3 가능; ATEX, IECEx, 미국, 캐나다 승인 |
| 통신 소프트웨어 | Masoneilan 밸브 수명 주기 관리 (VLM); DTM 및 EDD 지원 |
응용 산업
Masoneilan SVI3는 발전, 정제, 석유화학, 미드스트림 석유 및 가스, 업스트림 석유 및 가스 산업에서 사용됩니다. 주요 응용 분야에는 증기 터빈 발전기, 응축기, 냉각탑, 원자로 건물, 터빈 건물, 폐열 회수 증기 발생기, 플랜트 균형, 증류, 수소 처리 개질, 크래킹, 2차 블렌딩, 담금질 및 분별, 공급 가스 압축, 분리, 파이프라인 무결성 작업, 탈수, 냉동, 액화, 적재 및 선적, 재기화 및 압축이 있습니다.
일반적인 문제
Smart Cal 완료 실패: 공급 압력이 20-120 psi 범위 내인지 확인하십시오. 밸브 이동 제한이 정격 범위 내인지 확인하십시오. 밸브가 걸리거나 묶이지 않았는지 확인하십시오.
위치 진동 또는 주기: 스틱 슬립이 있는지 확인하십시오. 위치 주기가 설정값 주기보다 훨씬 크면 포지셔너가 주기를 유발할 수 있습니다. 핸드휠이 밸브 스트로크를 막고 있는지, 스템이 파손되었는지, 또는 위치 피드백 구성 요소가 분리되었는지 검사하십시오.
HART 핸드헬드와의 통신 실패: 루프 저항이 충분한지 확인하십시오. 터미널 전압이 규정 요구 사항 (9Vdc @ 20mA, 11Vdc @ 4mA)을 충족하는지 확인하십시오.
저전력 오류 (LOW_POWER): 입력 전류가 3.15mA 미만입니다. 보정 및 진단을 위해 루프 전류를 4mA로 높이십시오.
자동 보정 후 TuneERR 표시: 수동 보정이 필요할 수 있습니다. 사용 설명서의 문제 해결 섹션을 참조하십시오.
SelfCheckError 또는 하드웨어 오류: 전원을 2분 동안 제거하고 다시 시작하십시오. ValVue 또는 HART 호스트를 사용하여 경보를 지우십시오. 오류가 지속되면 전자 모듈을 교체하십시오.
교체 모델
Masoneilan SVI3는 SVI II AP 및 SVI1000의 직접적인 대체 모델입니다. 모든 밸브/액추에이터 조합에 대한 스테인리스 스틸 장착 브래킷을 특징으로 하며 SVI II AP 및 SVI1000 장착 브래킷과 완벽하게 하위 호환됩니다. SVI II AP 사용자의 경우 업그레이드가 비교적 간단합니다. 기존 장착을 사용할 수 있으며 공기/튜브 연결만 조정하면 될 수 있습니다. 다른 공급업체 대안의 경우 주문 전에 액추에이터 장착, 이동 범위 및 통신 프로토콜을 확인하십시오.
