Product 개요

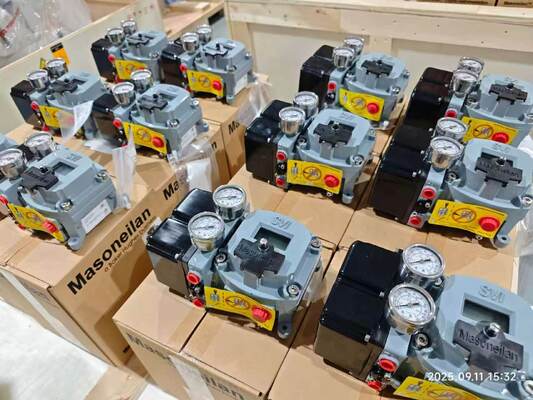

마소네일란 SVI II는 로컬 인터페이스가 있는 32비트 마이크로프로세서 디지털 밸브 위치기이며, 2개의 와이어 4-20mA 제어 신호를 사용하여 기압 액추에터를 제어한다.HART 프로토콜을 사용하여 양방향 통신을 제공합니다., 4-20mA 이상의 HART 5 또는 7을 지원합니다. 보편적인 디자인은 Masoneilan 또는 Masoneilan 비공압 액추에터에 기존 아날로그 포지셔너를 쉽게 교체 할 수 있습니다.단일 작용 또는 이중 작용.
비접촉 위치 감지 기술은 가구를 통해 읽습니다. 기계적인 움직이는 부품이 주 가구 구멍에 들어가지 않아 서비스 수명이 길어집니다.LCD와 버튼은 모든 인증된 위험 환경에서 작동합니다., 자동 정지 및 자동 조정 방법과 함께 빠르고 정확하게 실행됩니다. 하나의 디자인은 원격 또는 로컬의 회전 및 선형 응용 프로그램에 모두 적합합니다.
기술 사양
| 매개 변수 | 사양 |
|---|---|
| 브랜드 | 마소네일란 |
| 통신 프로토콜 | HART 5 또는 7 4-20mA |
| 입력 신호 | 4~20mA, 450 오프 입력 저항 |
| 데이터 인터페이스 | 유선 |
| 진단 | 표준 진단; 고급 진단 (선택) |
| 공급 압력 (일작) | 최대 20~100psi (1.4~6.9bar) |
| 공급 압력 (두중 작용) | 20~150psi 최대 (1.4~10.3bar) |
| 항공 배달 | 280 SLPM @ 30 psi |
| 행동 | 단일 또는 이중 작용, 안전 실패 |
| 장착형 | 액추에이터 장착; 회전 또는 선형; 원격 또는 로컬 |
| 작동 온도 | -50°C ~ +85°C |
| 저장 온도 | -50°C ~ +85°C |
| 위치 제어 | 압축 / 변조 |
| 공급 매체 | 공기 또는 저소황 천연가스 (필터링 및 조절) |
| 항공 연결 | 1/2" NPT (보급 및 작동 장치) |
| 지역 분류 | 방화/폭발성, 내재 안전성, 먼지 발화성, 불에 방지성 |
| 인증서 | ATEX, IECEx, 미국, 캐나다 승인; 지역 승인 가능 |
| 주택 재료 | 구리 없는 알루미늄 (ASTM 360) |
| 터미널 전압 | 9 Vdc 20mA |
| 최소 전류 신호 | 3.2mA |
| 재시작 없이 전원 끊기 | < 100 ms |
| 선택적 위치 송신기 | 4~20mA, 두 개의 유선 루프로 전원 공급 |
| 선택적 출력 신호 | 두 개의 구성 가능한 솔리드 스테이트 스위치, 1A, 30 Vdc |
| 선택적인 원격 위치 센서 | RPS 조립, 케이블 최대 30 미터 |
| 정확성 (선형) | 전체 규모의 ±0.5% |
| 선형성 | 전체 규모의 ±1.0% |
| 히스테레시스 + 죽은 구역 | 전체 규모의 ±0.3% |
| 반복 가능성 | 전체 규모의 ±0.3% |
| 단계 반응 | < 150 ms |
| 통신 소프트웨어 | 밸류 |
응용 산업
Masoneilan SVI II는 전력 생산, 정제, 석유화학, 중류 석유 및 가스 및 상류 석유 및 가스에서 사용됩니다. 주요 응용 분야는 증기 터빈 발전기, 응축기,냉각탑, 원자로 건물, 터빈 건물, 열 회수 증기 발전기, 공장 균형, 증류, 수소처리 리포밍, 크래킹, 2차 혼합, 소화 및 분화,충전 가스 압축, 분리, 파이프라인 무결성 작업, 탈수, 냉각, 액화, 로딩 및 운송, 재가시화 및 압축.
일반적 인 문제
오토 튜닝이 완료되지 않았습니다.: 측정 된 마찰은 스프링 힘의 30% 이상 또는 밸브가 설정 지점 주위를 눈에 띄게 점프합니다. 2 또는 4의 공격성 설정으로 자동 튜닝을 실행하십시오.또는 수동으로 조정하기 위해 진행 통합 이득 (I) 을 최소 100로 설정하는 것을 보장.
위치 오스실레이션: 오스실레이션이 멈추기 전까지 50% 증가로 이득 (P) 및 (Padj) 을 줄이십시오.
위치 오스실레이션: 오스실레이션이 줄어들 때까지 5%의 증가 (P) 및 (Padj) 를 증가시킵니다. 위치가 평면이 될 때까지 25%의 통합 이득 (I) 을 감소시킵니다.
밸브 마찰이 스프링 범위의 25% 이상: 오스실레이션이 평평한 선으로 늘어날 때까지 통합 이득 (I) 을 25% 증가시킵니다.
SelfCheckError (하드웨어 오류): 2분 동안 장치의 전원을 끄고 다시 시작하십시오. ValVue 또는 HART 호스트를 사용하여 알람을 제거하십시오. 장애가 지속되면 전체 장치 또는 전자 모듈을 교체하십시오.
대체 모델
마소네일란 SVI3 AP는 동일한 제품 라인업의 차세대 디지털 밸브 포지셔너입니다.그것은 어떤 밸브/운전기 조합을 위해 스테인리스 스틸 장착 브래킷을 갖추고 있으며 SVI II AP와 SVI1000 브래킷과 완전히 후퇴 호환공급자 간 대안은 주문하기 전에 액추에이터 장착, 이동 범위 및 통신 프로토콜을 확인하십시오.
