제품 개요

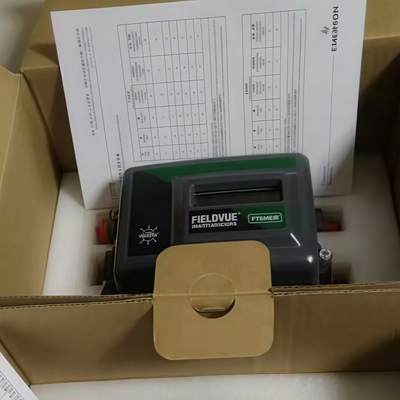

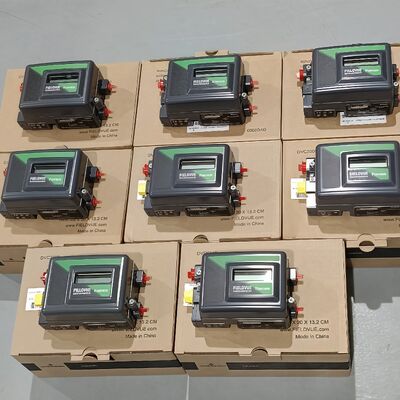

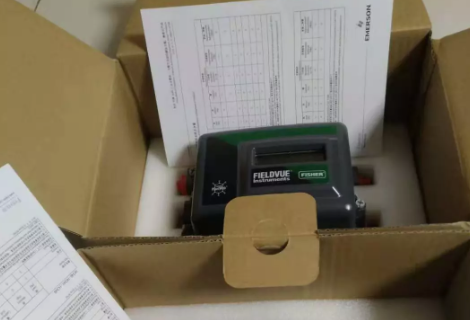

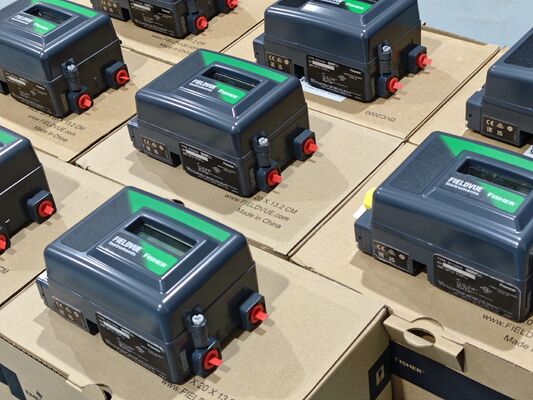

Fisher DVC2000은 HART 통신 기능을 갖춘 컴팩트 디지털 밸브 컨트롤러입니다. 4-20mA 입력 신호를 받아 단동 액추에이터용 공압 압력 출력으로 변환합니다. 이 장치는 3점 인터페이스 패드를 사용하여 액추에이터 요크에 직접 장착되므로 설치가 간편합니다.
위치 피드백은 비접촉식 자기 방식이며 부품이 서로 마찰되지 않아 사이클 수명이 연장됩니다. 액정 디스플레이가 있는 로컬 작동기 인터페이스를 통해 별도의 휴대용 장치 없이 밸브에서 설정, 보정 및 튜닝이 가능합니다. 2단계 포지셔너 설계는 작은 입력 변화에 대한 빠른 응답을 제공하여 보다 엄격한 공정 제어를 가능하게 합니다. 이 기기는 전원이 켜져 있는 동안 비정상적인 조건을 지속적으로 자체 진단합니다. 오류가 있는 경우 기본 화면에 경고 기호가 나타납니다.
기술 사양
| 매개변수 | 사양 |
|---|---|
| 브랜드 | Fisher |
| 통신 프로토콜 | HART, 4-20mA 아날로그 |
| 입력 신호 | 전기 |
| 데이터 인터페이스 | 유선 |
| 진단 | 예 |
| 최대 출력 압력 | 101 psig |
| 장착 유형 | 일체형 장착 |
| 작동 온도 | 표준 온도, 고온 |
| 위치 제어 | 스로틀 제어, 켜기/끄기 |
| 전원 | 로컬 |
| 공정 제어 | 유량, 압력, 온도, 레벨 |
| 공급 매체 | 공기, 비부식성 가스 |
| 영역 분류 | 내장 안전, CSA 및 FM용 비점화 |
| 인증 | CSA, FM, ATEX, IECEx, CUTR, PED, UL, Peso, KGS, INMETRO, NEPSI, ANZEx |
| 무게 | 1.5 kg / 3.3 lbs |
| 하우징 재질 | 알루미늄 구조 |
| 최대 이동 거리 | 606 mm / 23-7/8 인치 (단동 공압 액추에이터) |
| 온도 범위 | -40 ~ +80°C / -40 ~ +176°F |
| 최대 입력 압력 | 7 barg / 100 psig |
| 일체형 장착 | GX, 657 및 667 크기 i 액추에이터에서 사용 가능 |
응용 산업
DVC2000은 화학, 석유 및 가스, 정유, 펄프 및 제지, 전력, 식품 및 음료, 제약 및 기타 공정 산업에서 사용됩니다. 유량, 압력, 온도 및 레벨 제어를 처리합니다. 컴팩트한 크기와 간단한 설정으로 인해 스트로크가 짧고 일상적인 절차를 따르는 표준 제어 밸브에 적합합니다.
일반적인 문제
기기가 통신되지 않음: 사용 가능한 전압을 확인하십시오. 단자 전압이 9~32 VDC 범위 내에 있는지 확인하고 인쇄 배선 기판의 배선 커넥터를 검사하십시오.
Flash ROM 오류: 기기를 다시 시작하십시오. 오류가 해결되지 않으면 인쇄 배선 기판 어셈블리를 교체하십시오.
밸브가 제어 신호에 응답하지 않음: 공압 연결 및 공급 압력을 확인하십시오. 기능 블록이 올바른 모드인지 확인하십시오.
디스플레이에 경고 기호 ⚠ 표시: DVC2000은 지속적으로 자체 진단합니다. 밸브 경고 또는 오류 경고 그룹에서 최대 20개의 경고를 저장하는 경고 기록을 확인하십시오.
교체 모델
DVC2000은 표준 제어 밸브 포지셔너입니다. DVC6200은 많은 응용 분야에서 DVC2000을 직접 대체할 수 있습니다. 동일한 제품 라인과 호환되는 장착이 가능합니다. DVC6200은 중요한 제어 밸브를 위한 고급 진단 및 링크 없는 피드백을 제공하며, DVC2000은 일상적인 응용 분야에 실용적인 선택으로 남아 있습니다. 공급업체 간 대체품의 경우 주문 전에 장착, 이동 범위 및 통신 프로토콜을 확인하십시오.
