제품 개요

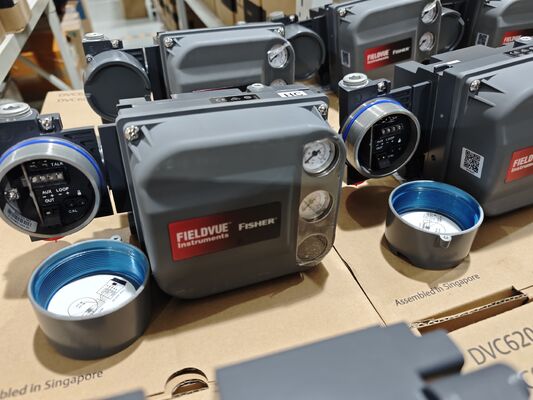

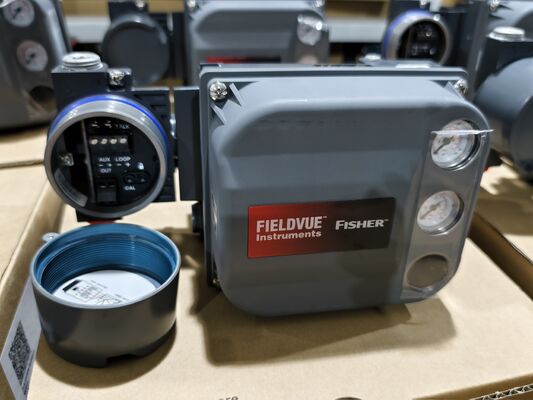

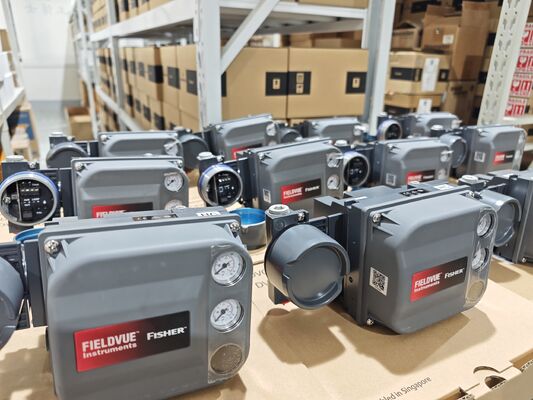

Fisher DVC6200은 HART 프로토콜을 통해 통신하는 디지털 밸브 컨트롤러입니다. 2선식 4-20mA 신호를 받아 공압 압력 출력으로 변환하여 밸브 액추에이터를 구동합니다. 이 장치는 대부분의 공압 액추에이터에 있는 아날로그 포지셔너의 드롭인 교체품으로 설계되었습니다. 비접촉, 링키지 없는 위치 피드백 시스템은 모든 마찰 부품을 제거하여 사이클 수명을 극적으로 연장합니다. 완전히 밀봉된 전자 부품은 진동, 온도 변화 및 공격적인 플랜트 공기에 견딜 수 있습니다.
기술 사양
| 매개변수 | 사양 |
|---|---|
| 브랜드 | Fisher |
| 통신 프로토콜 | 4-20 mA HART |
| 입력 신호 | 전기 |
| 데이터 인터페이스 | 유선 |
| 진단 | 예 |
| 최대 출력 압력 | 145 psig |
| 장착 유형 | 일체형 장착 |
| 작동 온도 | 표준 온도, 고온 |
| 위치 제어 | 스로틀링 제어, 온/오프 |
| 전원 | 로컬 |
| 공정 제어 | 유량, 압력, 온도, 레벨 |
| 공급 매체 | 공기, 천연가스, 질소 |
| 영역 분류 | 방폭, 본질 안전, FISCO, Type N, 내압 방폭, FM 비점화 |
| 인증 | CSA, FM, ATEX, IECEx, CUTR, Peso, KGS, INMETRO, NEPSI, TIIS, 천연가스 인증, 단일 씰 장치; 해양 승인: Lloyd‘s Register, Bureau Veritas, DNV, ABS |
| 액추에이터 호환성 (선형) | 정격 이동 거리가 6.35mm / 0.25인치에서 606mm / 23.375인치 사이인 슬라이딩 스템 선형 액추에이터 |
| 액추에이터 호환성 (회전) | 정격 이동 거리가 45°에서 180° 사이인 쿼터턴 회전 액추에이터 |
| 하우징 재질 | A03600 저구리 알루미늄 합금 (표준); 스테인리스 스틸 (옵션) |
| 엘라스토머 | 니트릴 (표준); 불소실리콘 (극저온) |
| 무게 (DVC6200 알루미늄) | 3.5kg / 7.7lbs |
| 무게 (DVC6200 스테인리스 스틸) | 8.6kg / 19lbs |
| 무게 (DVC6205) | 4.1kg / 9lbs |
| 무게 (DVC6215) | 1.4kg / 3.1lbs |
| 최소 단자 전압 | 아날로그 제어 시 9.5VDC; HART 통신 시 10VDC |
적용 산업
DVC6200은 정유, 화학, 원자력, 석유 및 가스, 발전, 펄프 및 제지, 식품 및 음료, 물 및 폐수, 제약, 금속 및 광업 분야에 널리 적용됩니다. 유량, 압력, 온도 및 레벨 제어 루프를 처리합니다.
일반적인 문제
통신 없음: 전원 공급 장치, 단자 전압 (9-32VDC) 및 인쇄 배선 보드의 배선을 확인하십시오.
밸브가 완전히 스트로크되지 않음: 공압 튜브 및 공급 압력을 확인하십시오. 기능 블록이 올바른 모드인지 확인하십시오.
I/P 컨버터 출력 사양 초과: 모듈 베이스 씰, 릴레이 또는 67CFR 레귤레이터 결함 가능성.
교체 모델
DVC6200은 기존 아날로그 포지셔너 설치를 개조하며 DVC2000에서 업그레이드하는 일반적인 모델입니다. 다른 브랜드의 경우 주문 전에 장착, 이동 거리 및 프로토콜 호환성을 확인하십시오.
