제품 개요

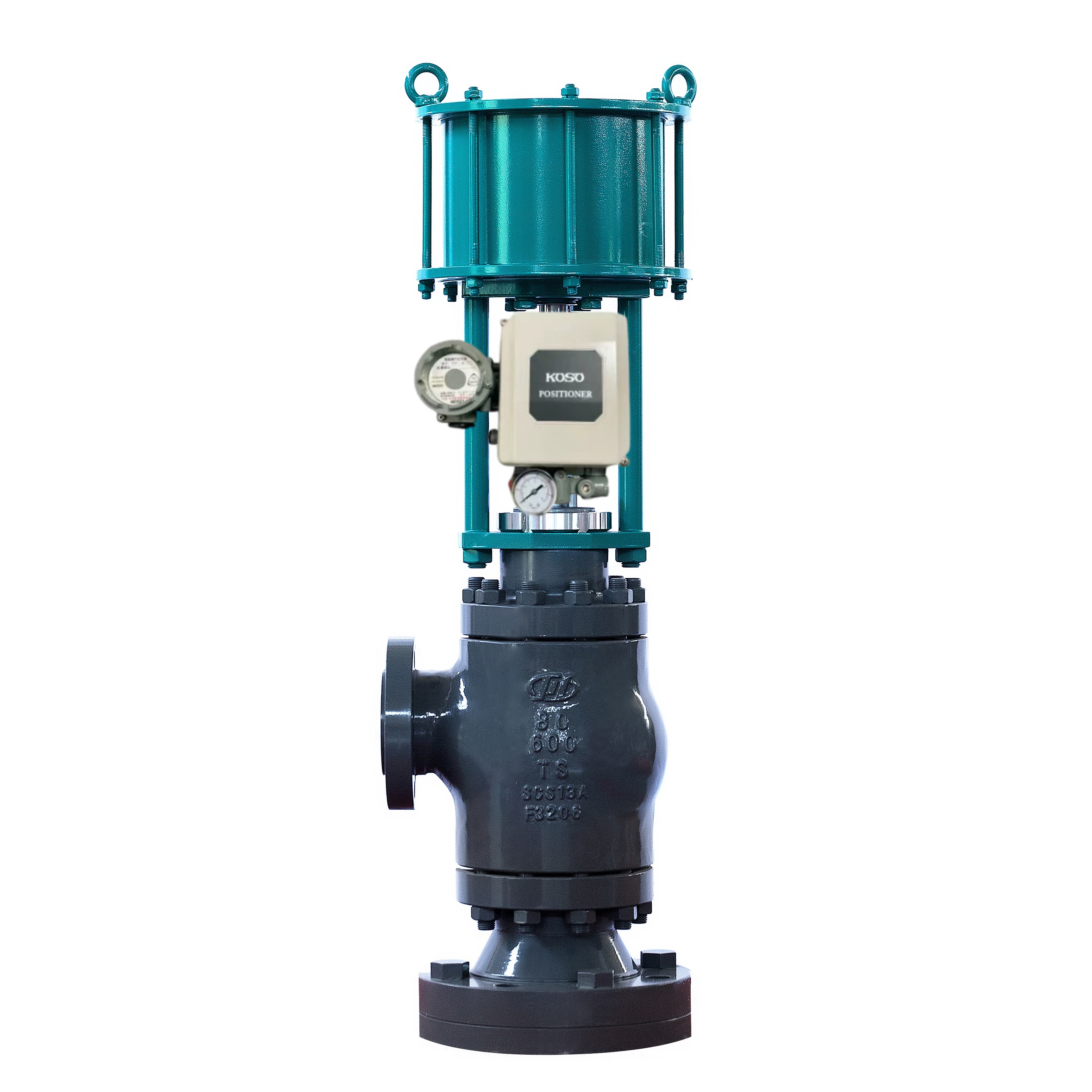

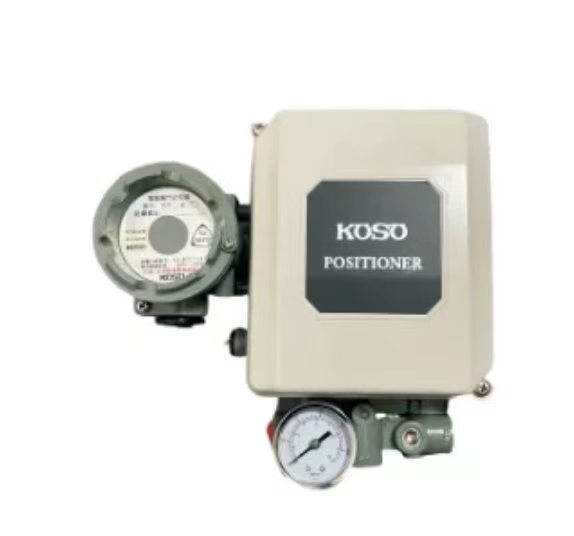

KOSO EP800은 공압 액추에이터 작동 제어 밸브의 위치 지정을 위해 설계된 전기-공압 밸브 포지셔너입니다. 컨트롤러로부터 DC 4-20mA 신호를 받아 출력 공기 압력으로 변환하여 액추에이터를 제어합니다. 동시에 액추에이터 변위를 감지하고 피드백하여 입력 신호에 대한 정확한 위치 지정을 제공합니다.
EP800 시리즈는 단동 및 복동 액추에이터 모두에 사용할 수 있습니다. 단동용 EPA800, 복동용 EPC800, 5200LA 액추에이터용 EPB800의 세 가지 주요 유형으로 제공됩니다. 이 장치는 비블리딩 파일럿 밸브 설계를 특징으로 하며 단동 및 복동 구성 간, 그리고 직접 및 역방향 작동 간에 쉽게 전환할 수 있습니다.
이 포지셔너는 스팬 및 제로 조정을 통해 분할 범위 제어를 지원하며, 조정 가능한 범위는 4-12mA 및 12-20mA DC입니다. 하우징은 알루미늄 합금으로 제작되었으며 방수, 방폭 또는 본질 안전 방폭 인클로저 옵션이 있습니다. 일반 사양은 신속한 배송을 위해 재고로 제공됩니다.
기술 사양
| 매개변수 | 사양 |
|---|---|
| 브랜드 | KOSO |
| 통신 프로토콜 | 4-20mA DC 아날로그 |
| 입력 신호 | 4 ~ 20 mA DC; 분할 범위 4-12, 12-20 mA DC |
| 데이터 인터페이스 | 유선 |
| 입력 임피던스 | 250 Ω ±5% (25°C) |
| 공급 압력 | 140 ~ 700 kPa |
| 공기 소비량 (단동) | 5 Nl/min (140 kPa 공급, 50% 출력) |
| 공기 소비량 (복동) | 15 Nl/min (400 kPa 공급, 50% 출력) |
| 최대 용량 (단동) | 175 Nl/min (140 kPa 공급) |
| 최대 용량 (복동) | 400 Nl/min (400 kPa 공급) |
| 직선성 (단동) | ±1.0% (전체 스트로크) |
| 히스테리시스 (단동) | 0.5% (전체 스트로크) |
| 응답 레벨 (단동) | 0.1% (전체 스트로크) |
| 반복성 (단동) | 0.2% (전체 스트로크) |
| 직선성 (복동) | ±1.5% (전체 스트로크) |
| 히스테리시스 (복동) | 0.8% (전체 스트로크) |
| 응답 레벨 (복동) | 0.2% (전체 스트로크) |
| 반복성 (복동) | 0.3% (전체 스트로크) |
| 장착 유형 | 직선 (12-100mm) 및 각도 (0-90°) 액추에이터 |
| 작동 온도 | 표준: -20 ~ +80°C; 저온: -50 ~ +60°C; 고온: 0 ~ +100°C |
| 인클로저 보호 | 방수; 방폭; 본질 안전 방폭 |
| 하우징 재질 | 알루미늄 합금 |
| 공기 연결 | Rc 1/4 |
| 전기 연결 | G1/2 |
| 무게 | 약 3.5 kg |
적용 산업
KOSO EP800은 발전, 석유화학, 화학 처리 및 일반 산업 자동화에 사용됩니다. 공정 제어 루프에서 공압 액추에이터 작동 제어 밸브의 위치 지정을 위해 적합합니다. 이 시리즈는 직선 스트로크 및 각도 스트로크 액추에이터를 모두 지원합니다.
일반적인 문제
포지셔너가 입력 신호에 응답하지 않음: 공급 압력이 140~700 kPa 범위 내인지 확인하십시오. 공압 연결이 단단히 고정되었는지 확인하십시오. 파일럿 밸브에 막힘이 있는지 확인하십시오.
밸브 위치가 입력 신호와 일치하지 않음: 제로 및 스팬 보정을 확인하십시오. 작동 방향(직접 또는 역방향)이 올바르게 설정되었는지 확인하십시오. 피드백 링크가 올바르게 연결되었는지 확인하십시오.
불규칙한 작동 또는 진동: 튜브 및 피팅의 공기 누출을 검사하십시오. 밸브 패킹 또는 액추에이터의 과도한 마찰을 확인하십시오. 공기 공급이 깨끗하고 건조한지 확인하십시오.
분할 범위가 작동하지 않음: 원하는 분할 범위(4-12 mA 또는 12-20 mA DC)에 대한 스팬 및 제로 조정을 확인하십시오.
포지셔너에서 공기 누출: 파일럿 밸브 및 다이어프램의 마모를 확인하십시오. O-링 및 씰을 검사하십시오.
교체 모델
KOSO EP800은 성숙한 전기-공압 포지셔너 플랫폼입니다. KGP5000 시리즈는 동일한 제품 라인의 스마트 밸브 포지셔너 대안으로, 디지털 통신 및 고급 진단 기능을 제공합니다. 공급업체 간 대안의 경우 주문 전에 액추에이터 장착, 이동 범위 및 입력 신호 호환성을 확인하십시오.
