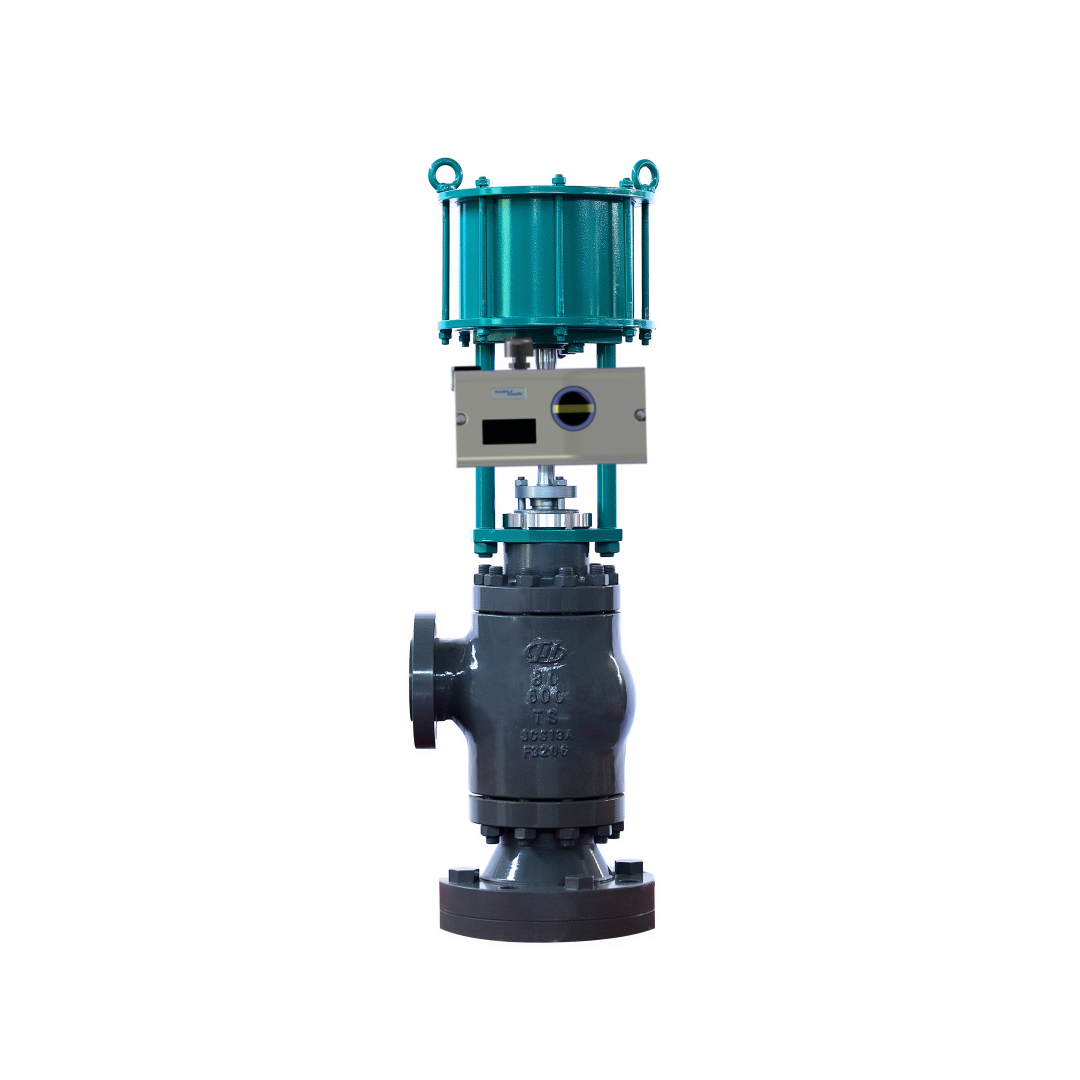

스피랙스 사르코 SP7 시리즈 스마트 밸브 위치기 HART 제어 밸브

제품 개요

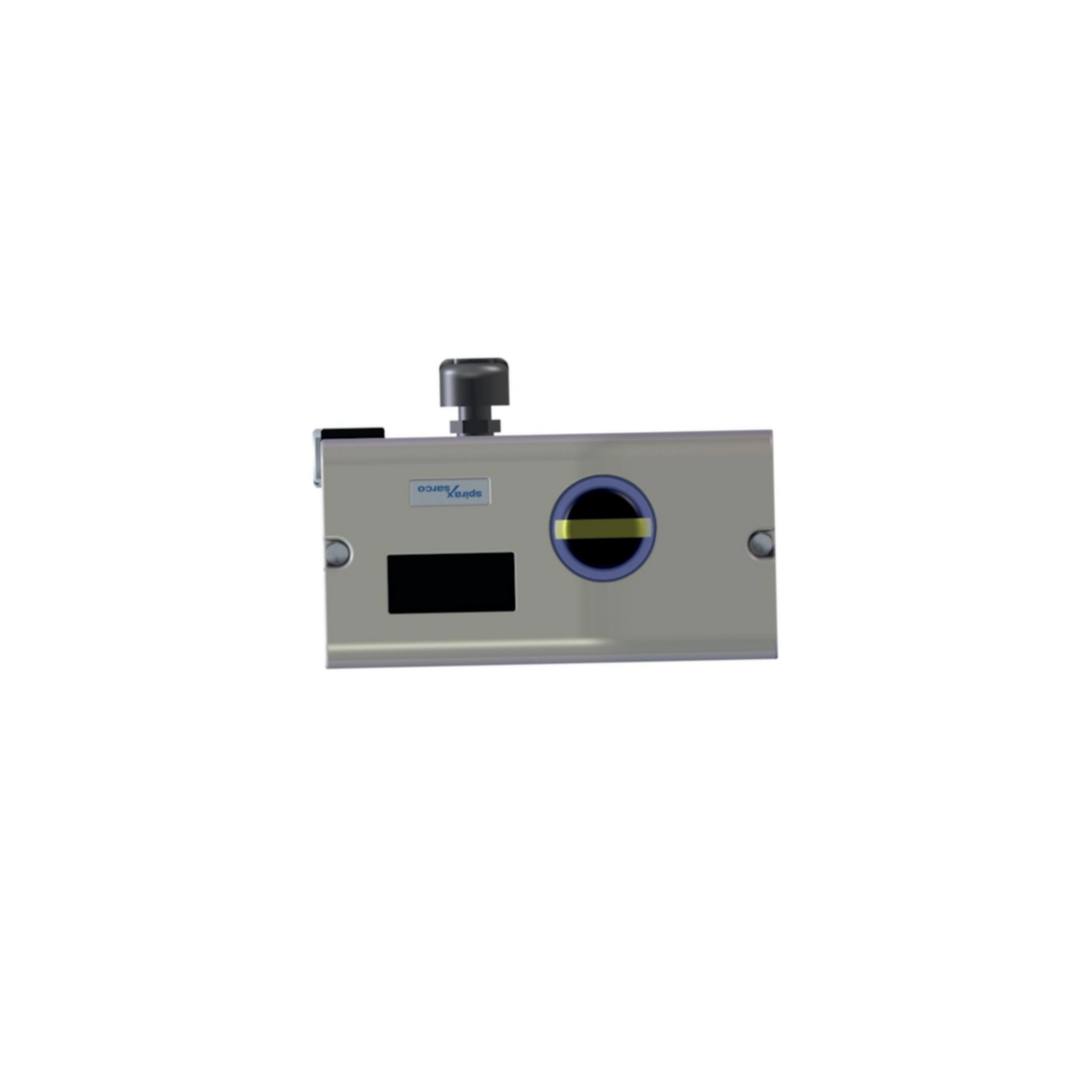

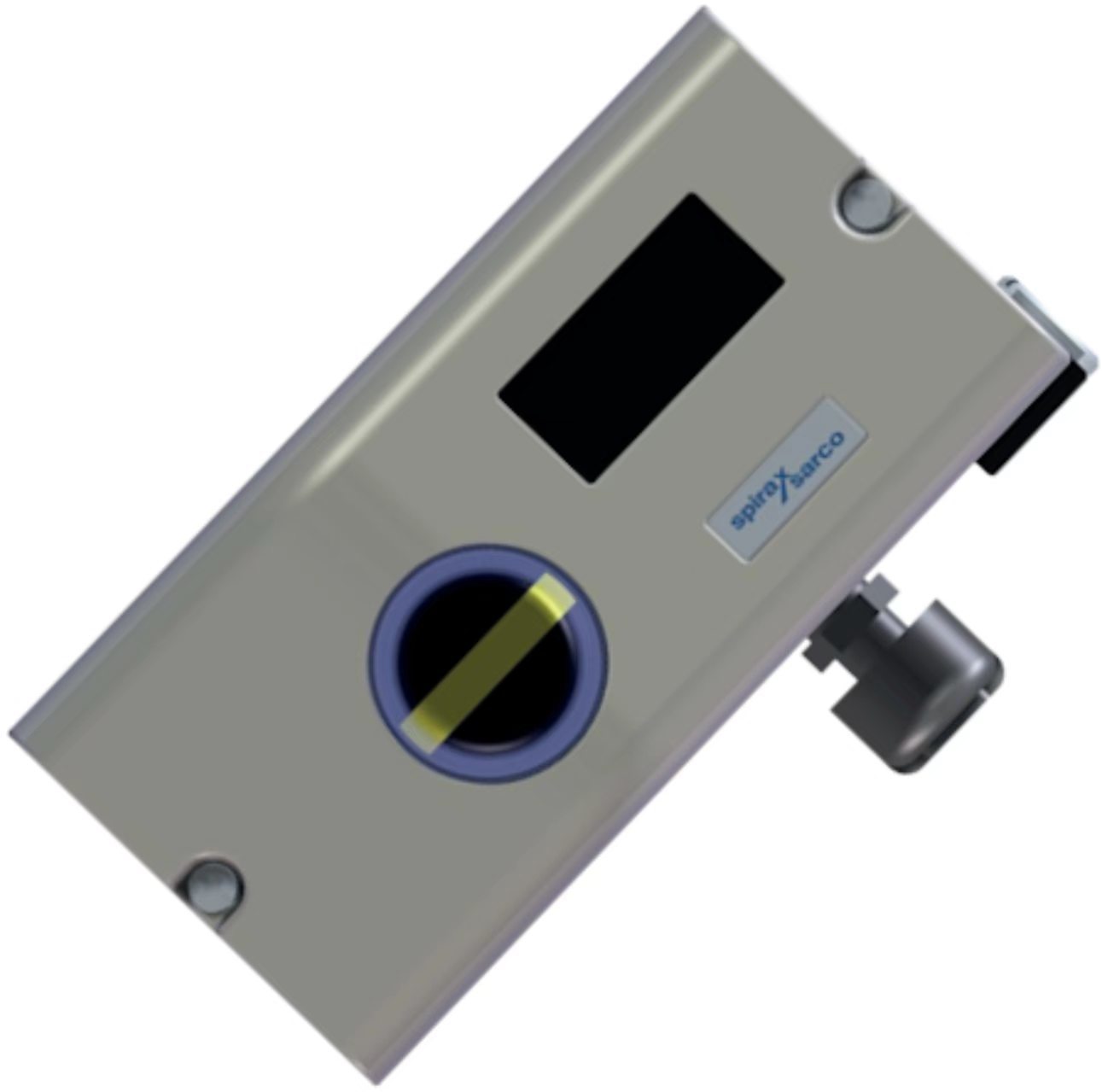

스피락스 사르코 SP7는 NAMUR에 부합하는 수직 또는 회전 공기 주행기에 장착하도록 설계된 스마트, 전자적으로 구성 가능한 전기-압압 밸브 위치기입니다.그것은 밸브 스트로크와 위치에 대한 전기 입력 신호 (mA) 사이의 정확한 비율을 보장합니다..

SP7-1*는 외부 설치를 위해 처리 된 캐스트 알루미늄 가구를 가지고 있습니다.The positioner can be supplied with or without a mounting kit and with or without a pressure gauge block 압력 측정 장치와 함께 또는 없이 공급될 수 있습니다그것은 mA의 제어 신호와 1.4에서 6bar의 공기 공급 압력으로 작동합니다.

SP7-10에는 로컬 커뮤니케이션 인터페이스 (LCI) 가 기본으로 포함되어 있으며, 20mA 신호를 통한 통신을 위한 옵션 HART 커뮤니케이션 모듈이 있습니다.SP7-11은 PROFIBUS PA 모듈을 제공합니다., 그리고 SP7-12는 FOUNDATION 필드버스 모듈을 제공합니다. 디지털 입력으로 제어 시스템 기능을 활성화 할 수 있고 디지털 출력으로 집단 메시지 (알람/실패) 를 출력합니다.SP7는 가장 에너지 효율적인 위치기 중 하나입니다., 최대 0.015 SCFM의 정지 상태 공기 소비와 함께, 비슷한 전기-압기 위치기보다 50배 더 효율적입니다.

기술 사양

응용 산업

스피락스 사르코 SP7는 증기 제어 시스템, 프로세스 히팅 및 냉각, 식품 및 음료 유틸리티, 의약품 청정 증기 및 일반 산업 밸브 제어에 사용됩니다.그것은 신뢰할 수있는 디지털 위치 및 에너지 효율이 필수적인 응용 프로그램에 적합합니다.포지셔너는 NAMUR에 맞는 모든 액추에터와 함께 사용할 수 있습니다. Spirax Sarco BVA300, PN1600, PNS3000, PNS4000, PN9000, TN2000 시리즈 액추에터 등.

일반적 인 문제

• 포지셔너가 입력 신호에 반응하지 않습니다.: 체크 공급 공기 압력은 1.4~6bar 내에 있습니다.3:3.

• 밸브 위치가 입력 신호와 일치하지 않습니다: 특징 곡선 설정을 확인합니다. 작동 방향이 올바르게 설정되었는지 확인합니다. 제로 포인트를 재배정합니다.

• 느린 밸브 반응: 공급 공기 압력 및 필터를 확인합니다.

• 오류 10 (전력 공급 중단): 전원 공급은 적어도 20ms 동안 중단되었습니다. 액추에이터는 안전 위치로 이동합니다.

• 오류 11 (RAM 오류)5초 후에, 위치가 자동으로 다시 설정되고 RAM가 다시 시작됩니다.

• SENS_ERR (위치 센서 결함)위치 센서는 결함입니다.

• 알람 1 (위치기와 액추에이터 사이의 누출): 공기 튜빙 및 피팅을 누출 여부를 확인합니다.

• 알람 2 (Setpoint current out of range)입력 신호 소스와 배선을 확인해

대체 모델

스피락스 사르코 SP7는 현재 세대의 스마트 포지셔너 플랫폼입니다.새로운 제어 밸브에 대한 현재 밸브 성능을 벤치마크하기 위해 장기 데이터 트렌딩으로 고급 밸브 진단을 제공합니다.. 레게시 설치용으로, SP7는 오래된 스피락스 사르코 EP5/EP6 시리즈 위치기와 공기-단지 위치기에서 업그레이드됩니다.이동 범위, 주문하기 전에 통신 프로토콜.
