제품 개요

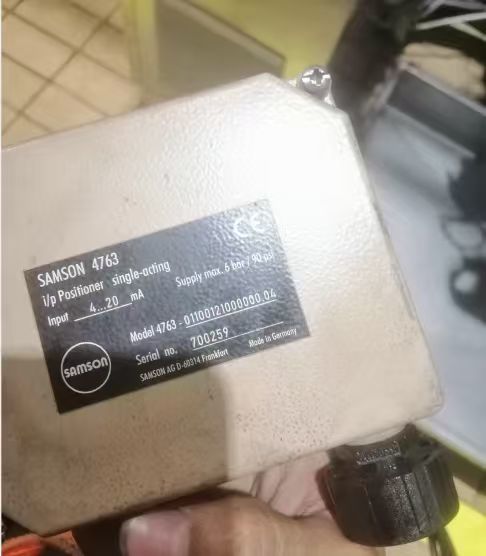

Samson 4763은 공압 제어 밸브에 부착하기 위해 설계된 전기 공압 포지셔너입니다. 이는 제어 시스템의 입력 제어 신호와 실제 밸브 스템 위치를 비교한 다음 액추에이터에 해당 공압 신호를 출력하는 단동 포지셔너입니다.
이 포지셔너는 다이캐스트 알루미늄 하우징으로 컴팩트하고 유지보수가 적습니다. 어떤 위치에도 장착할 수 있으며 기계적 진동에 민감하지 않습니다. 작동 방향은 반전 가능하며, 정상 및 분할 범위 작동에 대해 뛰어난 동적 응답을 제공합니다. 조절 가능한 비례 대역(P-band) 및 조절 가능한 공기 출력 용량으로 특정 응용 분야에 맞게 미세 조정할 수 있습니다.
4763은 4-20mA 또는 1-5mA 전기 입력 신호를 수용합니다. 힘 균형 원리로 작동하는 플래퍼-노즐 시스템을 사용합니다. 모든 매개변수는 구성에 액세스할 수 있습니다. 이 장치는 공급 공기 및 신호 압력 모니터링을 위한 옵션 압력 게이지와 함께 제공됩니다.
기술 사양
| 매개변수 | 사양 |
|---|---|
| 브랜드 | Samson |
| 통신 프로토콜 | HART (옵션) |
| 입력 신호 | 4(0) ~ 20 mA; 1 ~ 5 mA |
| 데이터 인터페이스 | 유선 |
| 진단 | 밸브 진단 없음 (표준) |
| 공급 압력 | 1.4 ~ 6 bar (20 ~ 90 psi) |
| 장착 유형 | 선형 액추에이터, 단동; 회전 (부착물 사용) |
| 정격 이동 거리 | 7.5 ~ 90 mm |
| 개방 각도 | 최대 90° |
| 작동 온도 | -20 ~ +80°C |
| 인클로저 보호 | IP 54 |
| 하우징 재질 | 다이캐스트 알루미늄 |
| 공기 연결부 | G 1/4 |
| 감도 | <0.1% |
| 히스테리시스 | <0.5% |
| 방폭 | Type 4763-0: 없음; Type 4763-1: ATEX Ex ia IIC T6; Type 4763-8: EEx nA |
| 인증 | ATEX, IECEx (버전에 따라 다름) |
| 통신 소프트웨어 | 해당 없음 |
응용 산업
Samson 4763은 화학 및 석유화학 공정, 발전, 펄프 및 제지, 일반 산업 자동화에 사용됩니다. 스로틀링 서비스 및 정밀한 밸브 위치 지정이 필요한 응용 분야에 적합합니다. 컴팩트한 디자인과 진동 저항으로 까다로운 공정 환경에 적합합니다.
일반적인 문제
포지셔너가 입력 신호에 응답하지 않음: 공급 압력이 1.4~6 bar 범위 내인지 확인하십시오. 공압 연결이 단단히 고정되었는지 확인하십시오. 노즐 어셈블리가 막히지 않았는지 확인하십시오.
밸브 위치가 입력 신호와 일치하지 않음: 비례 대역(P-band) 설정을 확인하십시오. 작동 방향(직동 또는 역동)이 올바르게 설정되었는지 확인하십시오. 영점을 재보정하십시오.
불규칙한 작동 또는 진동: 튜브 및 피팅의 공기 누출을 검사하십시오. 밸브 패킹 또는 액추에이터의 과도한 마찰을 확인하십시오. 공기 출력 용량 설정이 적절한지 확인하십시오.
영점 보정 오류: 영점이 범위를 벗어났습니다. 장착을 확인하고 영점을 다시 조정하십시오.
낮은 공급 압력: 공급 압력이 최소 요구 사항인 1.4 bar를 충족하는지 확인하십시오. 공기 공급 조절기를 확인하십시오.
대체 모델
Samson 4763은 가까운 미래에 단종될 예정입니다. 직접적인 대체 모델은 차세대 스마트 포지셔너인 TROVIS 3730-1이며, HART 통신 및 향상된 기능을 갖추고 있습니다. Type 3767도 대안으로 제공됩니다. 4763은 3730 시리즈의 이전 모델이며 유사한 장착 호환성을 공유합니다. 공급업체 간 대체 모델의 경우 주문 전에 액추에이터 장착, 이동 범위 및 통신 프로토콜을 확인하십시오.
