제품 개요

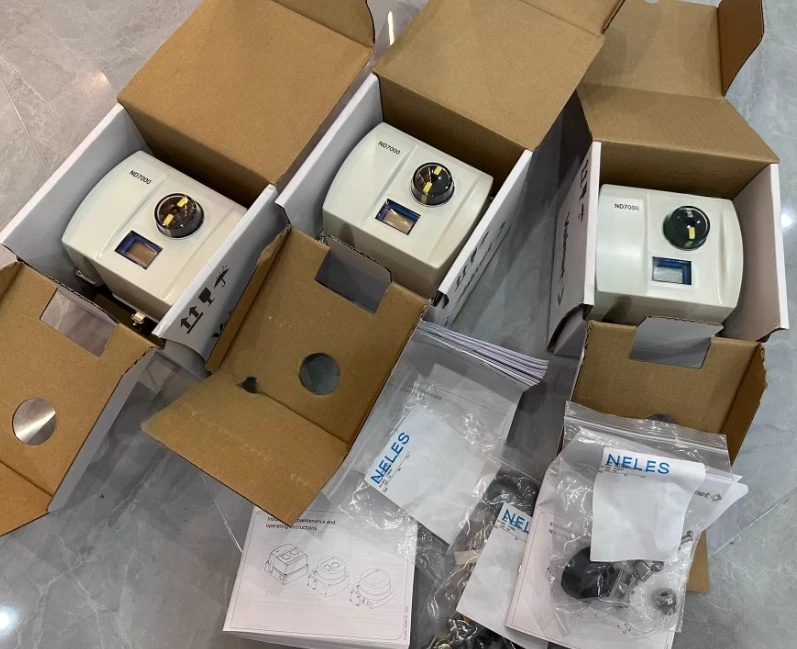

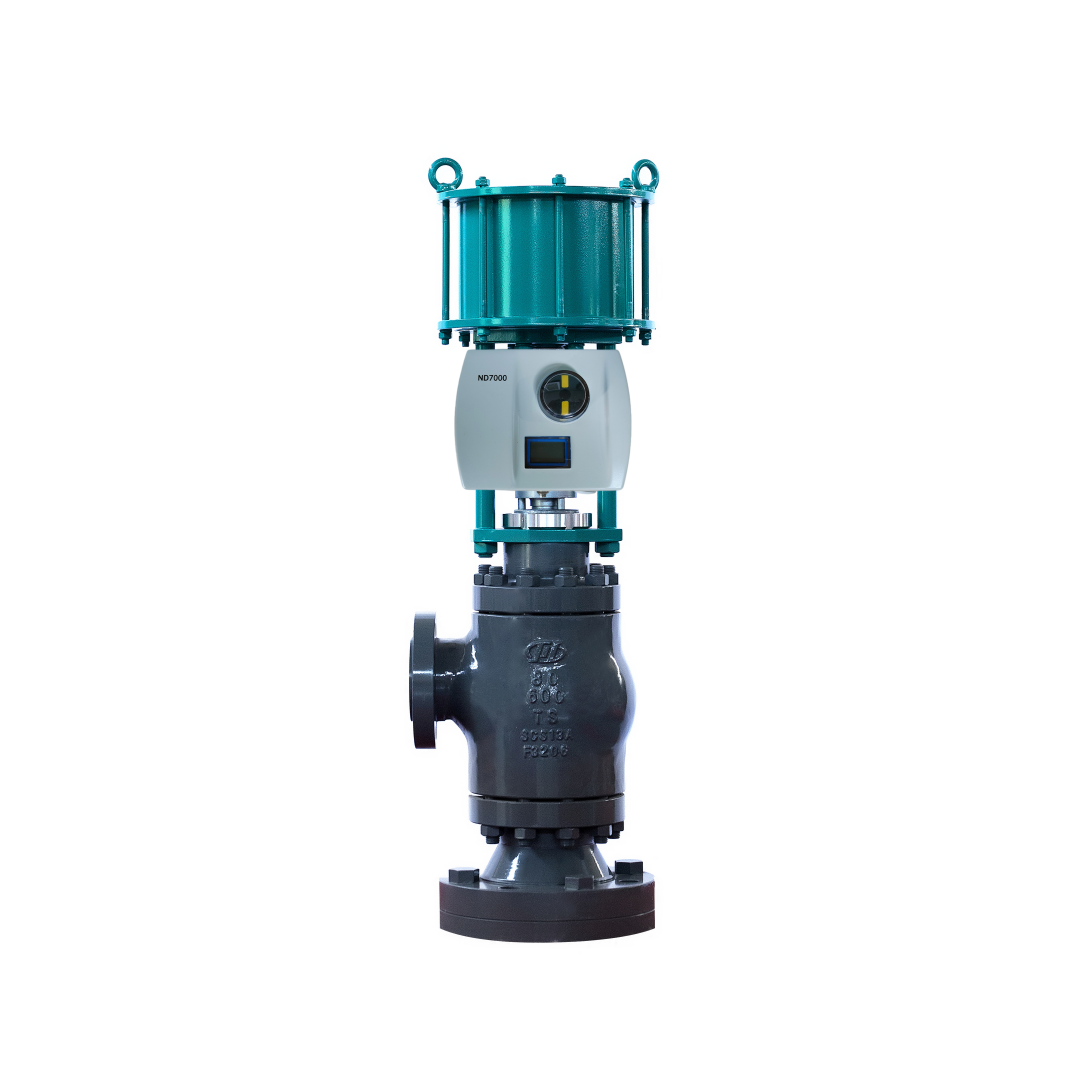

넬레스 ND7000은 모든 제어 밸브 액추에터와 모든 산업 분야에서 작동하도록 설계된 마이크로 컨트롤러 기반의 지능 밸브 컨트롤러입니다.그것은 4-20mA로 전원 장치가 지속적으로 입력 명령 신호를 실제 밸브 위치와 비교하고 그에 따라 액추에이터를 조정ND7000은 스마트하고, 신뢰할 수 있고, 미래지향적인 포지셔너로 평생 지원이 가능합니다.
단위는 접촉 없는 밸브 위치 측정을 사용하므로 피드백 경로에는 기계적 마모 부품이 없습니다. 회전 및 선형 밸브를 지원합니다.같은 장치가 단일 작용 및 이중 작용 액추에터에 사용할 수 있습니다.. 로컬 사용자 인터페이스 (LUI) 또는 원격 DTM / EDD 구성으로 실행은 간단합니다.1점 캘리브레이션 기능은 작동을 방해하지 않고 프로세스에 있는 밸브에 설치 할 수 있습니다..
ND7000은 IEC 61508에 따라 TÜV에 의해 SIL 2 인증을 받았습니다. 자체 진단, 오차 추세, 카운터 및 확장 된 오프라인 테스트를 포함한 기본 장치 진단 기능을 갖추고 있습니다.장치는 견고한 모듈형 설계로 열악한 환경 조건에서 작동하도록 설계되었습니다., 탁월한 온도 특성, 진동 및 충격 내성이
기술 사양
| 매개 변수 | 사양 |
|---|---|
| 브랜드 | 네레스 |
| 통신 프로토콜 | HART |
| 입력 신호 | 4~20mA |
| 데이터 인터페이스 | 유선 |
| 진단 | 자기 진단; 오차 추세; 카운터; 확장 된 오프라인 테스트 |
| 공급 압력 | 1.4~8 바 (20~115 psig) |
| 장착형 | 로터리 및 선형 밸브; 단일 및 이중 작용 액추어터 |
| 작동 온도 | -40°C~+85°C, 표준; -53°C~+85°C, 북극 버전 |
| 장막 보호 | IP66 / NEMA 4X |
| 주택 재료 | 알루미늄 합금 |
| 항공 연결 | G 1/4 |
| 인증서 | SIL 2 (TÜV, IEC 61508); ATEX, IECEx, INMETRO |
| 통신 소프트웨어 | FDT/DTM; EDD |
응용 산업
넬레스 ND7000은 석유 및 가스, 화학 처리, 전력 생산, 광업 및 일반 산업 자동화 분야에서 사용됩니다.장치는 모든 주요 DCS 시스템과 통합 될 수 있으며 모든 제3자 액추에에터를위한 장착 키트를 지원합니다.그것은 다른 제조업체의 시스템과 장비와 완전히 호환됩니다.
일반적 인 문제
밸브 위치 설정값의 변화는 액추에이터 위치에 영향을 미치지 않습니다.: 공급 압력 (너무 낮을 수 있다) 를 확인하고, 스풀 밸브가 붙어있거나, 잘못된 구성 매개 변수, 액추에이터 또는 밸브가 막혀있거나, 신호 가이드가 잘못 연결되었거나, 캘리브레이션이 수행되지 않은 경우를 확인합니다.
액추에이터는 작은 입력 신호 변경과 함께 마지막 위치로 이동: 컨트롤러와 액추에이터 사이의 튜브가 잘못되었습니다. 파라미터 설정 PFA와 ROT를 확인하십시오.
부적절한 위치: 스풀 밸브가 더럽다, 액추에이터 부하가 너무 높다, 공급 압력이 너무 낮다, 스풀 또는 압력 센서가 결함이 있거나 액추에이터 누출.
너무 느리거나 너무 느린 위치: PERF 값을 변경, 스풀 밸브가 더럽다, 공급 공기 튜브가 너무 작거나 공급 공기 필터가 더럽다.
대체 모델
넬레스 ND7000은 성숙한 지능형 밸브 컨트롤러 플랫폼이다. ND9000 시리즈는 향상된 진단 및 필드버스 옵션으로 차세대 업그레이드이다.ND7000은 레거시 NE700/NP700 포지셔너를 직접 대체하는 역할을 합니다.공급자 간 대안은 주문하기 전에 액추에이터 장착, 이동 범위 및 통신 프로토콜을 확인하십시오.
