제품 개요

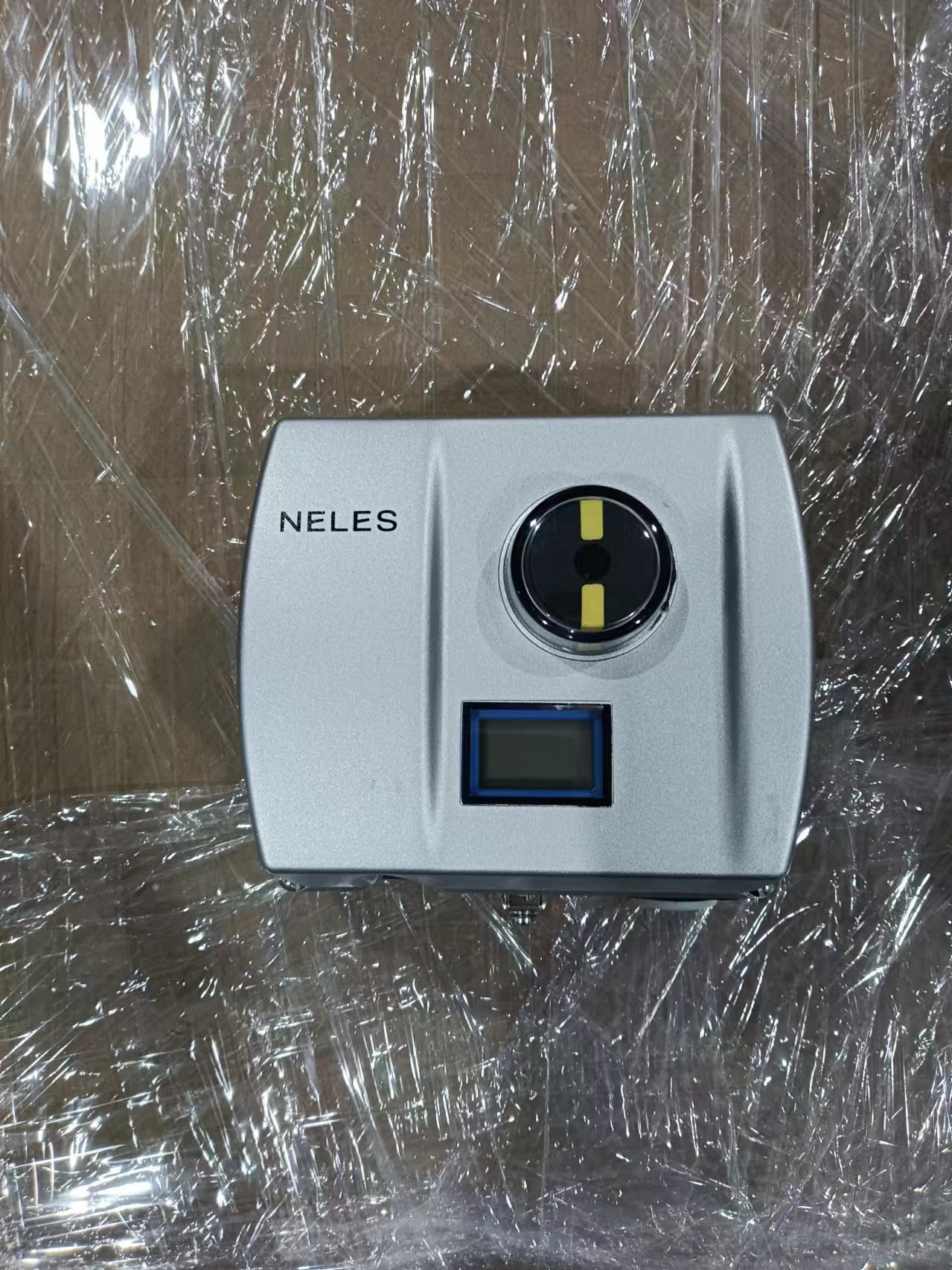

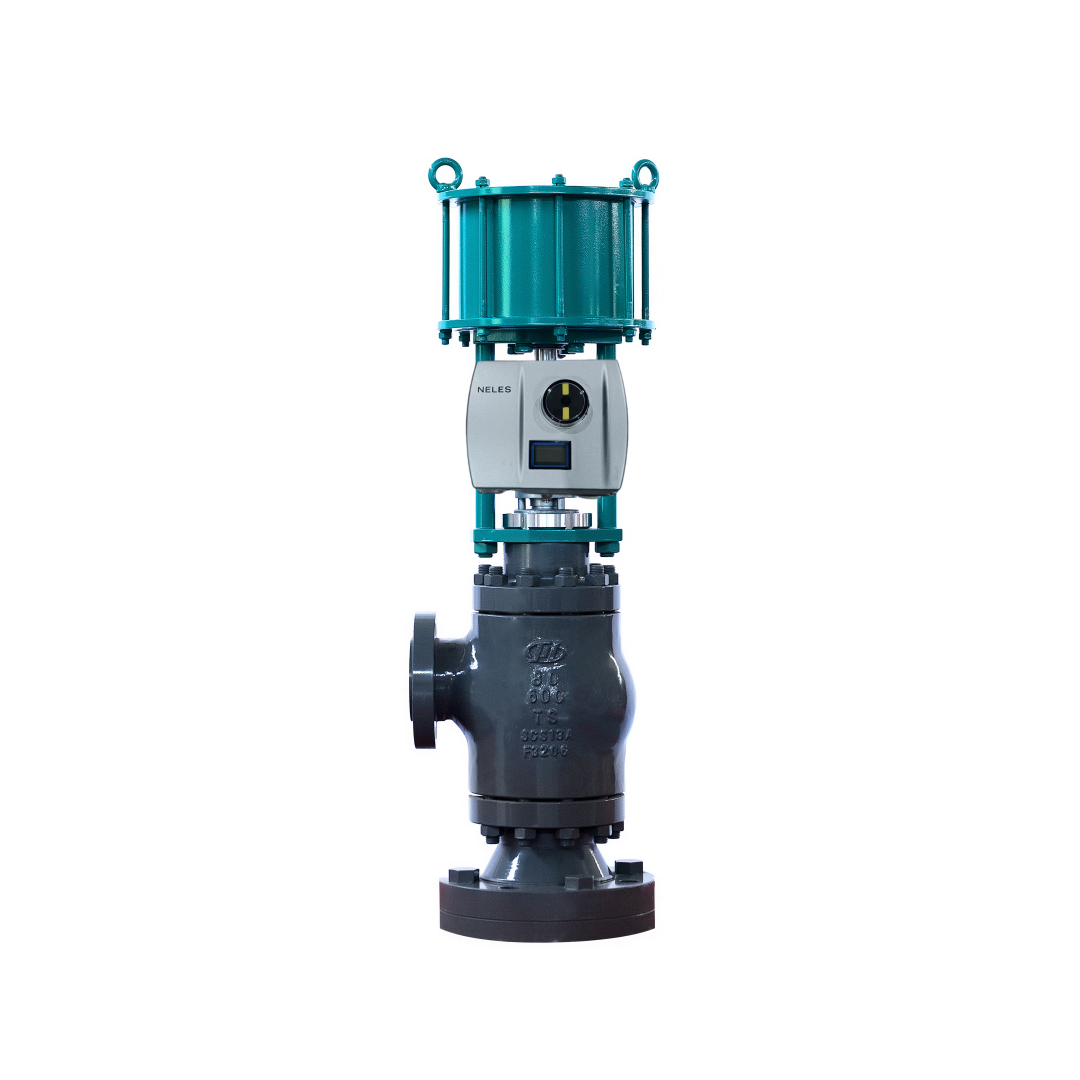

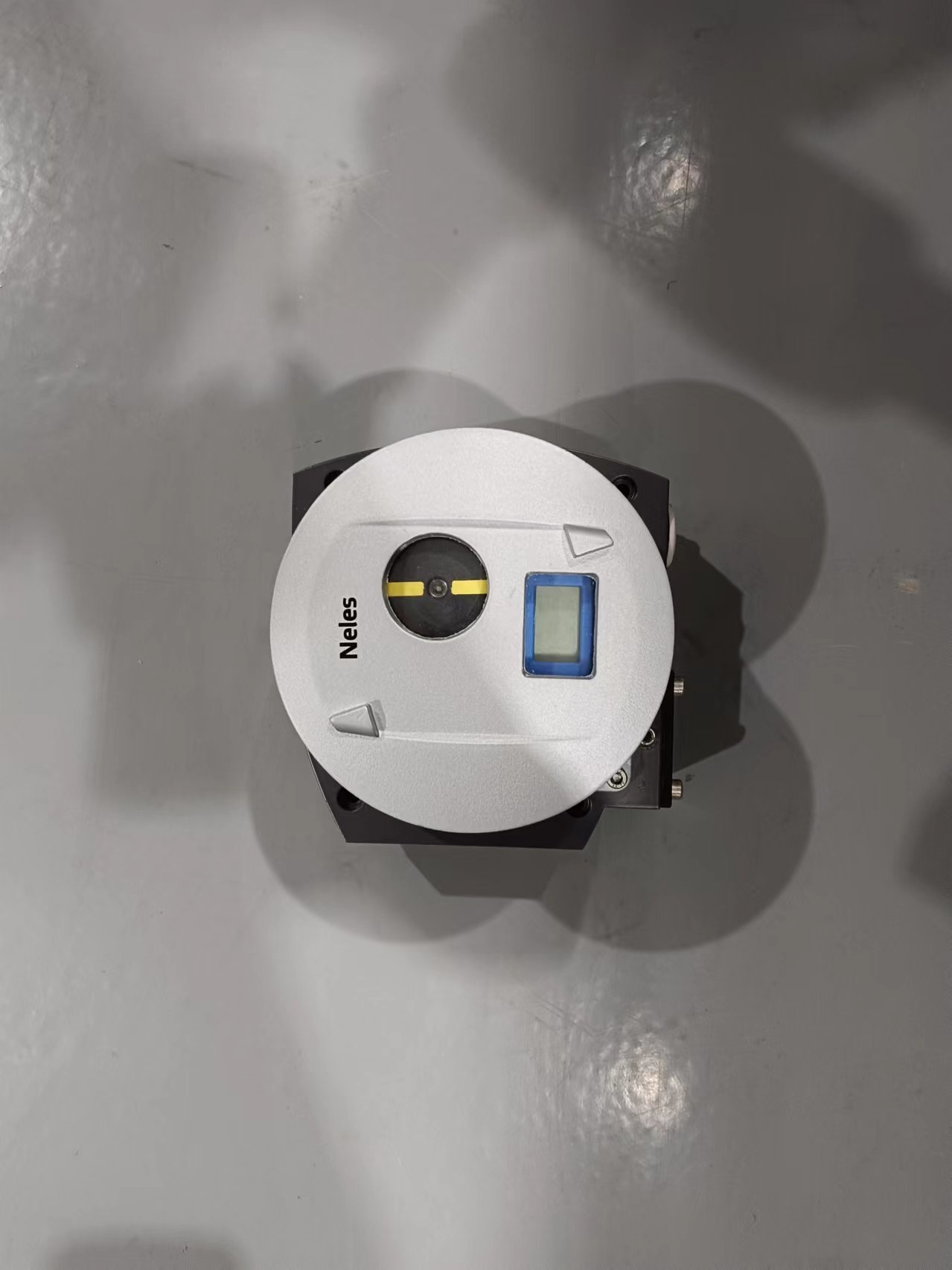

Neles ND9000은 공압 액추에이터의 정밀한 제어를 위해 설계된 마이크로컨트롤러 기반의 지능형 밸브 컨트롤러입니다. 4-20mA 또는 필드버스 전원을 사용하는 장치로, 입력 명령 신호와 실제 밸브 위치를 지속적으로 비교하여 액추에이터를 조정합니다. ND9000은 모든 제어 밸브 액추에이터 및 모든 산업 분야에서 작동하도록 설계되었습니다.
이 장치는 비접촉식 밸브 위치 측정을 사용하므로 피드백 경로에 기계적 마모 부품이 없습니다. 로터리 및 선형 밸브를 모두 지원하며, 단동식 및 복동식 액추에이터에 동일한 장치를 사용할 수 있습니다. 로컬 사용자 인터페이스(LUI) 또는 원격 DTM/EDD 구성을 통해 시운전이 간편합니다. 1점 보정 기능을 통해 작동을 방해하지 않고 공정 중인 밸브에 설치할 수 있습니다.
ND9000은 IEC 61508에 따라 TÜV에서 SIL 2 인증을 받았습니다. 자체 진단, 온라인 진단, 성능 진단 및 통신 진단을 포함한 포괄적인 진단 기능을 제공합니다. 이 장치는 최대 8000개의 온라인 경보 및 유지보수 알림을 25년의 데이터 보존 기간으로 저장합니다. 고급 진단을 통해 운영자는 예측 유지보수를 위해 밸브 마찰, 스프링 힘 및 마모 상태를 모니터링할 수 있습니다.
기술 사양
| 매개변수 | 사양 |
|---|---|
| 브랜드 | Neles |
| 통신 프로토콜 | HART 6 또는 7; FOUNDATION Fieldbus; Profibus PA |
| 입력 신호 | 4-20mA (HART); Fieldbus |
| 데이터 인터페이스 | 유선 |
| 진단 | 자체 진단; 온라인 진단; 성능 진단; 통신 진단; 온라인 밸브 시그니처; 성능 보기 |
| 공급 압력 | 1.4–8 bar (20–115 psig) |
| 장착 유형 | 로터리 및 선형 밸브; 단동식 및 복동식 액추에이터 |
| 작동 온도 | -40°C ~ +85°C (-40°F ~ +185°F), 표준; -53°C ~ +85°C (-63°F ~ +185°F), 북극 버전 |
| 위치 정확도 | ±0.1% 전체 스케일 |
| 데드 밴드 | ≤0.1% |
| 히스테리시스 | <0.5% |
| 인클로저 보호 | IP66 / NEMA 4X |
| 하우징 재질 | ND9100: 아노다이징 알루미늄 합금 + 폴리머 커버; ND9200: 아노다이징 알루미늄 + 강화 유리; ND9300/9400: 전체 316 스테인리스 스틸 |
| 무게 (ND9100) | 약 1.8 kg |
| 공기 연결부 | G 1/4 (ND9100); 1/4 NPT (ND9200) |
| 선형 이동 범위 | 10–120 mm |
| 로터리 이동 범위 | 45–95° (자유롭게 회전하는 피드백 샤프트로 110° 측정 범위) |
| 인증 | SIL 2 (TÜV, IEC 61508); ATEX, IECEx, INMETRO, cCSAus, CCOE/PESO, KOSHA, NEPSI |
| 통신 소프트웨어 | FDT/DTM; EDD |
응용 산업
Neles ND9000은 석유 및 가스, 화학 처리, 발전, 펄프 및 제지, 광업 및 일반 산업 자동화에 사용됩니다. 주요 응용 분야에는 파이프라인 및 액추에이터 제어, 반응기 밸브 위치 지정, 터빈 바이패스 자동화, 유량 조절 및 광업 부유 선별 제어가 포함됩니다. 이 장치는 모든 주요 DCS 시스템과 통합될 수 있으며 모든 타사 액추에이터에 대한 장착 키트를 지원합니다. 해양 응용 분야를 위한 해양 승인 버전도 제공됩니다.
일반적인 문제
밸브 위치가 범위를 벗어나 보정 실패: 공기 공급 압력을 확인하십시오. 복동식 액추에이터의 경우, 예상되는 최소 공급 압력보다 약 10 PSI 낮게 설정하십시오. 단동식 액추에이터의 경우, 액추에이터 정격 압력을 초과하지 마십시오. 피드백 레버의 H-클립이 밸브 피드백 샤프트와 수평이고 직선이며 정렬되어 있는지 확인하십시오. 정렬 불량은 비선형 피드백 오류를 유발합니다.
ERR / 이동 거리 너무 짧음: 자동 튜닝 중에 물리적 피드백 샤프트 각도 변경이 최소 전기 측정 임계값에 도달하지 못했음을 포지셔너가 감지했습니다. 장착 및 피드백 링크 정렬을 확인하십시오.
ERR / 제어 편차: 밸브 위치가 구성된 한계를 초과하여 설정점에서 벗어났습니다. 밸브 고착, 마찰 증가 또는 공기 공급 문제인지 확인하십시오.
헌팅 감지 경고: 밸브 진동이 감지되었습니다. 밸브를 안정화하기 위해 성능 수준을 덜 공격적으로 변경하십시오. 스풀 밸브 용량이 액추에이터에 적합한지 확인하십시오.
위치 보정 실패: 구성 매개변수 및 컨트롤러 장착을 확인하십시오. 컨트롤러 샤프트가 올바르게 정렬되었는지 확인하십시오.
온도 센서 고장: 온도 측정이 실패했습니다. 측정 정확도가 감소합니다. 다음 유지보수 기회에 ND 장치를 교체하십시오.
공급 압력 한계 초과: 공급 압력이 지정된 작동 조건을 초과했습니다. 공기 공급 조절기 및 컴프레서 출력을 확인하십시오.
교체 모델
Neles ND9000은 성숙한 지능형 밸브 컨트롤러 플랫폼입니다. 레거시 설치의 경우, ND7000 시리즈 포지셔너가 직접적인 전신이며, ND9000은 향상된 진단 및 필드버스 옵션을 갖춘 기능적 업그레이드 역할을 합니다. ND9103HX8T 및 ND9106HX8T는 향상된 방폭 인증을 제공하는 ND9000 시리즈 내의 특정 모델 변형입니다. 공급업체 간 대안의 경우, 주문 전에 액추에이터 장착, 이동 범위 및 통신 프로토콜을 확인하십시오.
