제품 개요

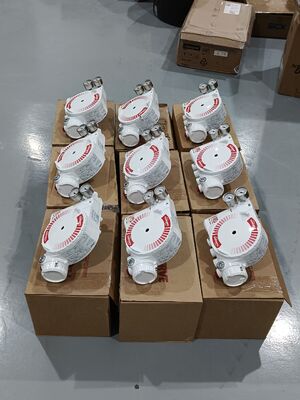

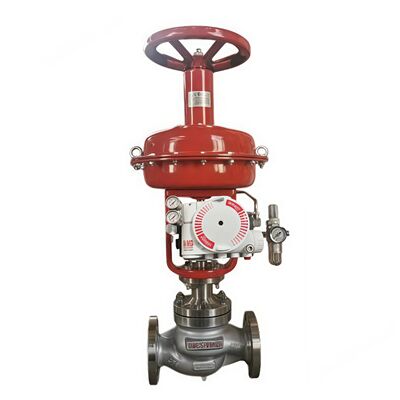

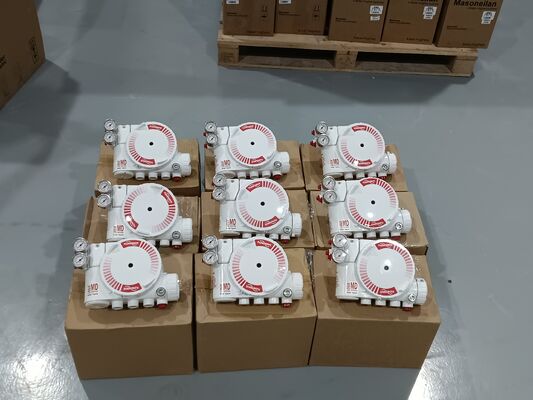

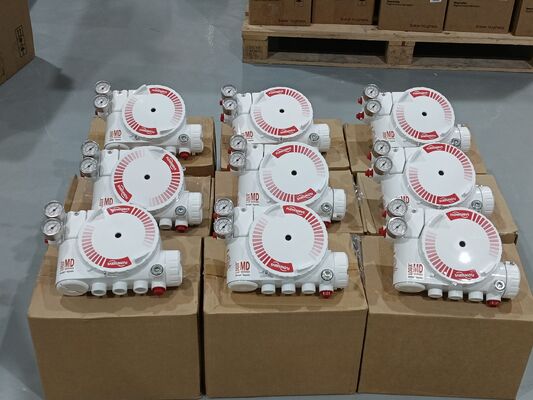

플로우서브 로직스 3200MD는 최첨단 피에조 기술을 사용하여 뛰어난 성능과 신뢰성을 제공하는 디지털 HART 밸브 포지셔너입니다.4~20mA 입력 디지털 밸브 포지셔너, 아날로그 입력 신호에 기반한 액추에터/밸브를 작동시키는 장치.
3200MD는 로컬 버튼, HART 핸드헬드 및 소프트 툴 소프트웨어를 사용하여 쉽게 구성 할 수 있습니다. 로컬 상태 LED, 로컬 DIP 스위치 / 캘리브레이션 버튼,그리고 동적 가이드 선택과 자동 조정포지셔너는 통신을 위해 HART 5를 이용합니다.
이 단위는 선형 및 회전 장착용으로 이중 작용 및 단일 작용 액추에이터를 지원합니다. 공급 압력 변화에 민감하지 않으며 30 ~ 150 psig의 공급 압력을 처리 할 수 있습니다.폭발 방지 장치는 클래스 I 디비전 1 그룹 B-D, Ex d IIB+H2, AEx d IIB+H2.
기술 사양
| 매개 변수 | 사양 |
|---|---|
| 브랜드 | 플로우서브 |
| 통신 프로토콜 | HART 5 |
| 입력 신호 | 4~20mA |
| 데이터 인터페이스 | 유선 |
| 진단 | 24/7 로컬 고장 모니터링; 로컬 밸브 서명 저장 |
| 공급 압력 | 30 ~ 150 psig |
| 장착형 | 로터리 및 선형 동작기 |
| 작동 온도 | -52°C ~ +85°C (-62°F ~ +185°F) |
| 주택 재료 | 유연, 가루로 칠한 알루미늄; 스테인리스 스틸 |
| 무게 (알루미늄) | 3.9kg (8.3파운드) |
| 무게 (무화강) | 9.3kg (20.5파운드) |
| 최소 작동 전류 | 3.6mA |
| 전압 공급 (최대) | 30.0 VDC |
| 컴플라이언스 전압 | 10.0 VDC @ 20 mA |
| 지역 분류 | 폭발성: 클래스 I 디브 1 그룹 B-D; 본질적으로 안전: 클래스 I 디브 1 그룹 A-G; 불화성: 클래스 I 디브 2 A-D |
| 인증서 | SIL 2 |
| 추가적 특징 | RFI/EMI 면역; FISCO 컴플라이언트; 자동 조정; 높은 마찰 안정성; 플래시 램 업그레이드; 로컬 조정 가능한 이득 |
응용 산업
플로우서브 로직스 3200MD는 석유 및 가스, 화학 처리, 발전, 수처리 및 제약 산업에서 사용됩니다. 주요 응용 프로그램은 파이프 라인 및 액추에이터 제어,원자로 밸브 위치, 터빈 바이패스 자동화 및 플랜트에서 흐름 조절.
일반적 인 문제
LED가 깜박이지 않습니다.: 전류는 3.6 mA 이하 또는 배선 극도는 잘못됩니다. 공급 전류가 적어도 3.6 mA인지 확인하고 극도를 확인하십시오.
불규칙한 통신: HART 신호 문제. 현재 소스 대역폭이 25Hz로 제한되었는지 확인하십시오. 케이블 길이와 임피던스를 확인하십시오. 호환성 내재 안전 장벽을 사용하십시오.
단위는 아날로그 명령에 응답하지 않습니다.: 단말기는 디지털 명령 모드 또는 캘리브레이션 오류가 발생했습니다. 명령 모드를 아날로그로 변경하십시오. 단말기를 재칼리브레이하십시오.
밸브 위치 판독은 예상대로 되지 않습니다.: 위치 센서 장착 180도, 스트로크는 캘리브레이션되지 않습니다, 또는 MPC가 활성화됩니다. 재 위치 센서. 캘리브레이션 스트로크.
완전 개방 또는 폐쇄된 구동 위치: 스트로크는 캘리브레이션되지 않았습니다. 홀 센서 내부 루프는 연결되지 않았습니다. 잘못된 공기 동작 설정 또는 튜브는 역전되었습니다. 스트로크를 캘리브레이션합니다. 하드웨어 연결을 확인하십시오.
마찰 정렬 필요: 공장 리셋 이후 마찰 정렬이 수행되지 않았습니다. 디스플레이 메뉴, 휴대용 또는 DTM를 사용하여 마찰 정렬을 수행합니다.
대체 모델
플로우서브 로직스 3200MD는 성숙한 디지털 포지셔너 플랫폼입니다. 추가 안전 무결성을 요구하는 애플리케이션을 위해 로직스 3200MD + 변종은 향상된 기능을 제공합니다.,로직스 3800은 동일한 제품군 내의 대체 모델입니다. 공급자 간 대안을 위해 주문하기 전에 액추에이터 장착, 이동 범위 및 통신 프로토콜을 확인하십시오.
