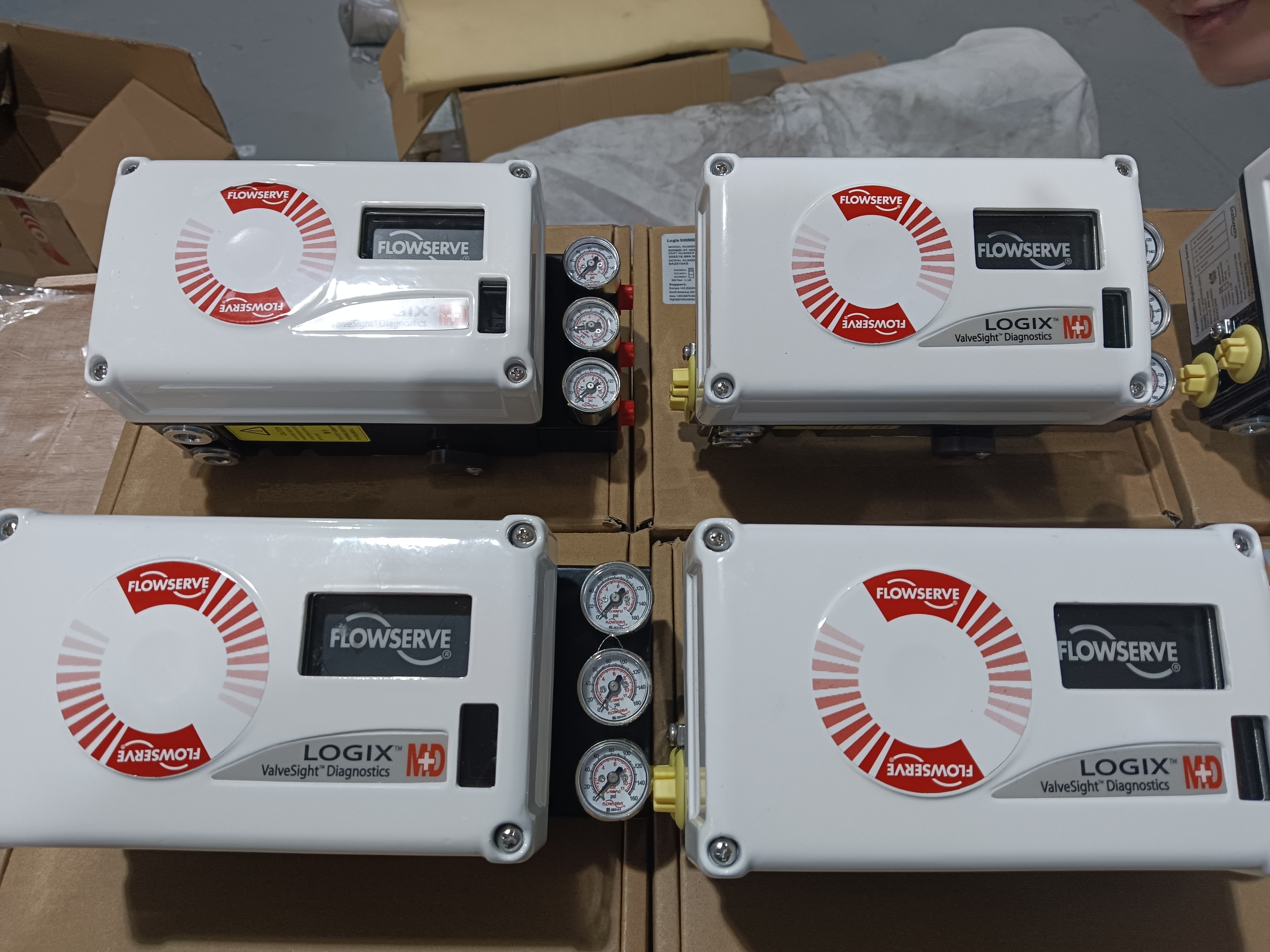

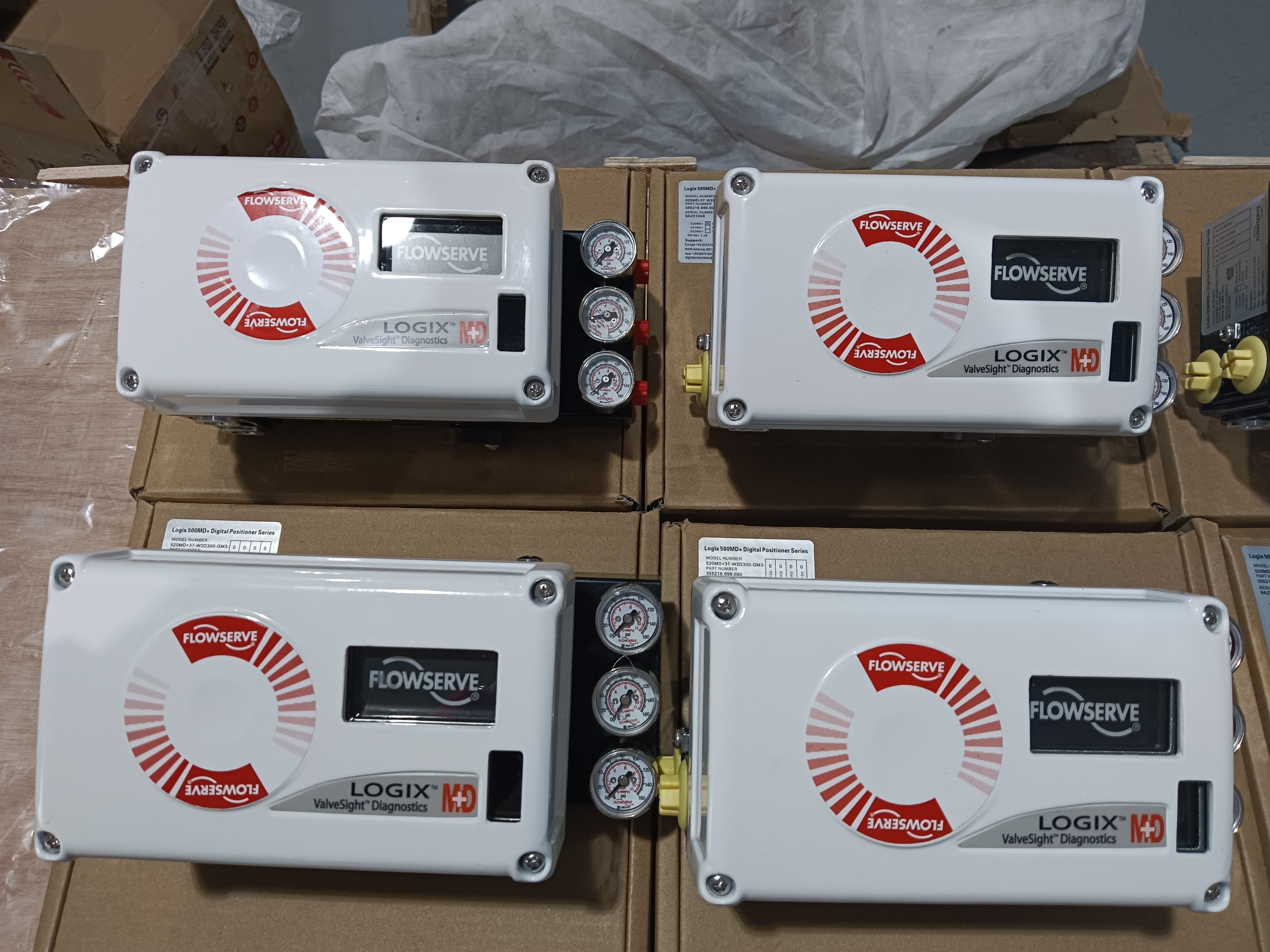

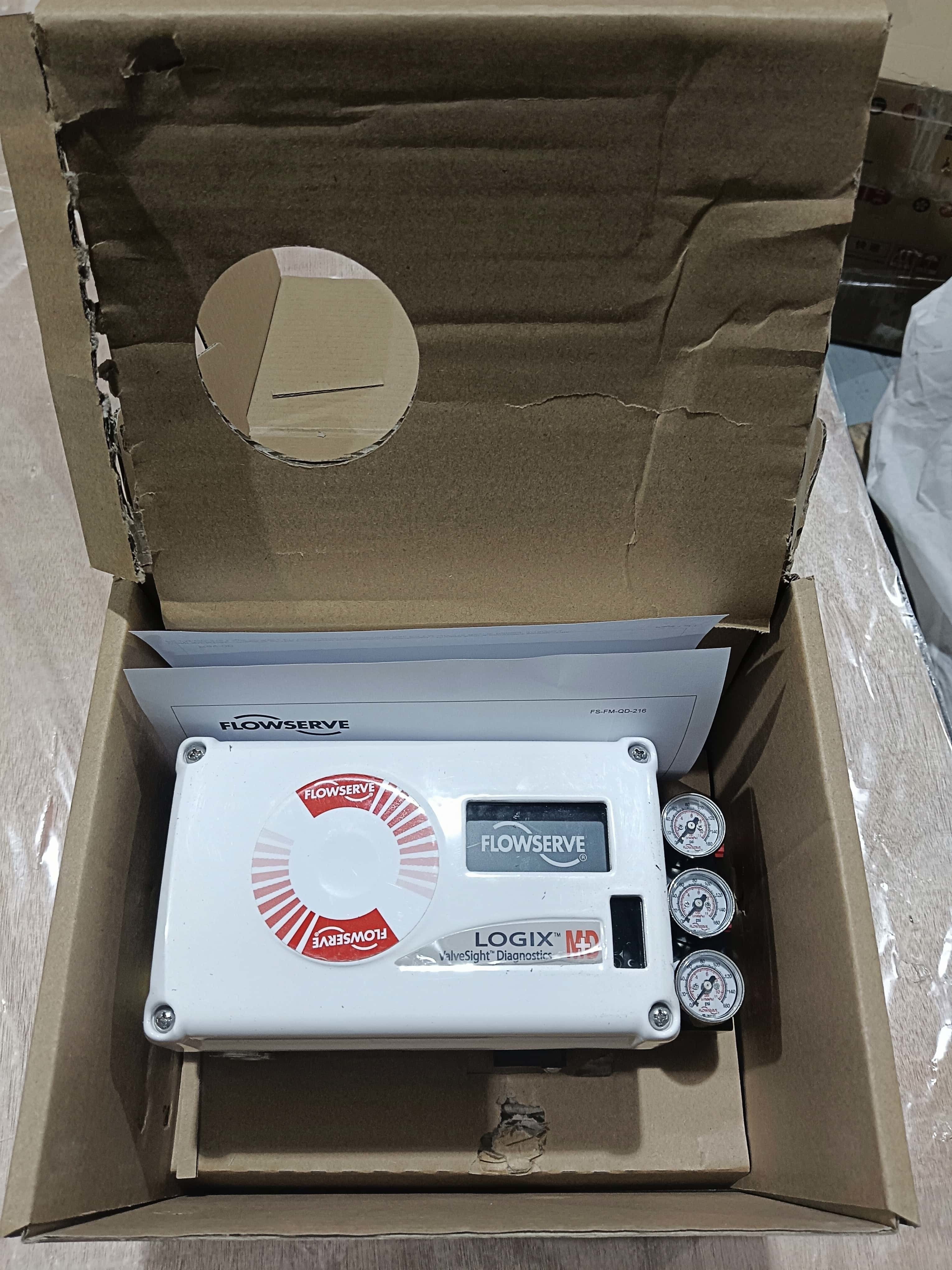

플로우서브 로직스 520MD 디지털 밸브 포지셔너 HART 4-20mA 제어 밸브

제품 개요

플로브서브 로직스 520MD는 기압 액추에터의 정밀 제어에 설계된 디지털 밸브 포지셔너입니다. HART 통신 (HART 5, 6, 7, 8, 9) 와 함께 두 개의 유선 4-20mA 제어 신호를 사용합니다.및 7 지원) 로터리 및 선형 액추에이터에 대한 공기 출력으로 입력 신호를 변환포지셔너는 우수한 포지셔닝 및 튜닝 기능을 편리한 설정과 강력한 진단 도구와 결합합니다.

520MD는 매우 작은 단계 변화에 반응하는 해상도를 유지하면서 최소한의 과잉으로 큰 단계 변경을 허용하는 다 변수 가이드 튜닝 알고리즘을 사용합니다.자동 조율 절차는 측정 응답을 생성하기 위해 액추에이터를 사이클하고 적절한 액추에이터 성능을 제공하는 이득 값을 선택이득 수정 선수는 최적의 성능을 위해 계산된 이득을 증가 또는 감소시킬 수 있습니다.

구성은 조정 모드 및 다른 일반적인 설정에 대한 간단한 DIP 스위치 설정을 통해 처리됩니다. 사용자 정의 요구 사항에 대해,조정 세트는 다양한 액추에이터 크기와 유형을 수용하기 위해 휴대용 또는 ValveSight 소프트웨어로 수정 할 수 있습니다.이 단위는 더 빠른 반응 시간과 더 긴밀한 제어, 낮은 공기 소비를 위해 두 단계 제어 디자인을 갖추고 있습니다.

기술 사양

응용 산업

플로우서브 로직스 520MD는 석유 및 가스, 화학 처리, 발전, 수처리 및 의약품 산업에서 사용됩니다. 주요 응용 프로그램은 파이프 라인 및 액추에이터 제어,원자로 밸브 위치, 터빈 우회 자동화, 공장에서의 흐름 조절 및 위생적 밸브 작업. 인증된 위험 영역 등급이 까다로운 프로세스 환경에 적합합니다.

일반적 인 문제

• LED가 깜박이지 않습니다.: 전류는 3.6 mA 이하 또는 배선 극도는 잘못됩니다. 공급 전류가 적어도 3.6 mA인지 확인하고 극도를 확인하십시오.

• 불규칙한 통신: HART 신호 문제. 현재 소스 대역폭이 25Hz로 제한되었는지 확인하십시오. 케이블 길이와 임피던스를 확인하십시오. 호환성 내재 안전 장벽을 사용하십시오.

• 단위는 아날로그 명령에 응답하지 않습니다.: 단말기는 디지털 명령 모드 또는 캘리브레이션 오류가 발생했습니다. 명령 모드를 아날로그로 변경하십시오. 단말기를 재칼리브레이하십시오.

• 밸브 위치 판독은 예상대로 되지 않습니다.: 위치 센서 장착 180도, 스트로크는 캘리브레이션되지 않습니다, MPC 활성, 또는 사용자 특성화 활성화. 재 위치 센서. 캘리브레이션 스트로크.

• 완전히 열거나 닫힌 상태, 명령에 반응하지 않는 상태: 스트로크는 캘리브레이션되지 않았으며, 홀 센서 내부 루프는 연결되지 않았으며, 잘못된 공기 작용 설정, 튜브가 역전되거나 I/P 변환기 문제가 있습니다.

• 마찰 정렬 필요: 공장 리셋 이후 마찰 정렬이 수행되지 않았습니다. 디스플레이 메뉴, 휴대용 또는 DTM를 사용하여 마찰 정렬을 수행합니다.

대체 모델

플로우서브 로직스 520MD 시리즈는 성숙한 디지털 포지셔너 플랫폼이다. 추가 안전 무결성을 요구하는 애플리케이션을 위해 로직스 520MD+ 변종은 향상된 기능을 제공합니다.더 새로운 설비용, Logix 3200MD 및 Logix 3800MD는 동일한 제품군 내의 대체 모델입니다. 공급자 간 대안을 위해, 액추에이터 장착, 이동 범위,주문하기 전에 통신 프로토콜.
