제품 개요

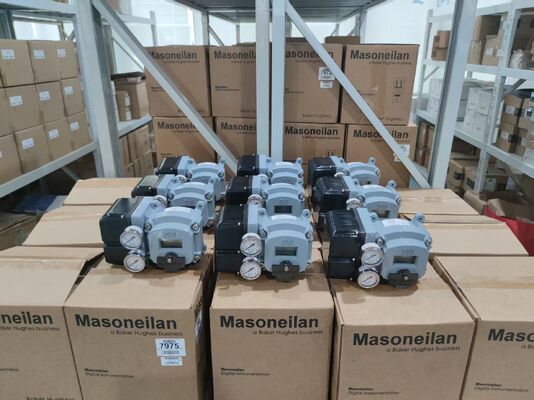

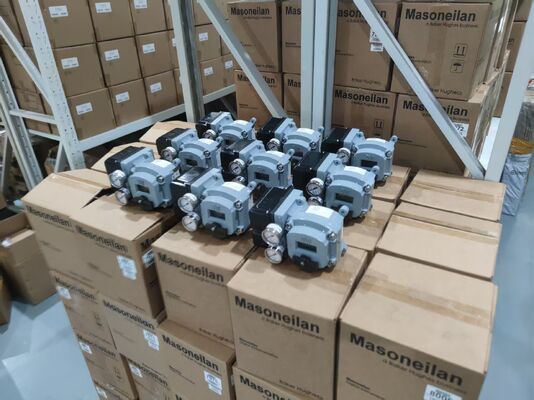

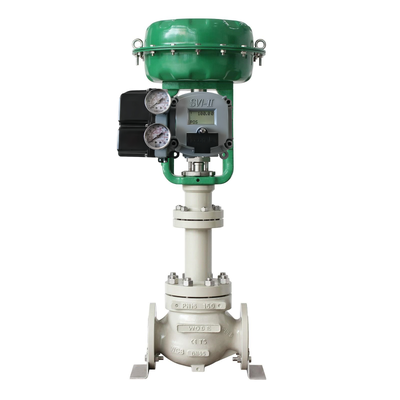

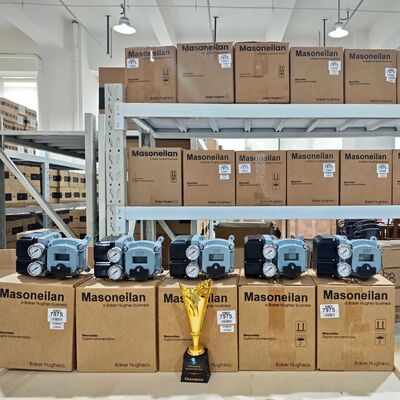

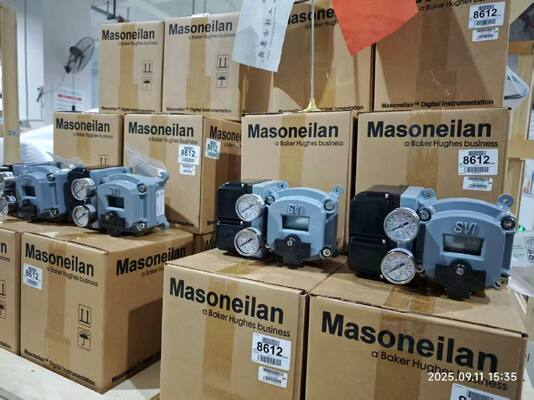

Masoneilan SVI II는 2선식 4-20mA 제어 신호를 사용하여 공압 액추에이터를 제어하는 로컬 인터페이스가 있는 32비트 마이크로프로세서 디지털 밸브 포지셔너입니다. HART 프로토콜을 사용하는 양방향 통신을 제공하며 4-20mA에서 HART 5 또는 7을 지원합니다. 범용 설계로 Masoneilan 또는 비 Masoneilan 공압 액추에이터(단동식 또는 복동식)에 기존 아날로그 포지셔너를 쉽게 교체할 수 있습니다.
하우징을 통해 읽는 비접촉식 위치 감지 기술 — 메인 하우징 캐비티에 기계적으로 움직이는 부품이 들어가지 않아 서비스 수명이 연장됩니다. LCD 및 푸시 버튼은 모든 인증된 위험 환경에서 작동할 수 있으며, 자동 정지 및 자동 튜닝 방법을 통해 시운전이 빠르고 정확합니다. 하나의 디자인으로 회전 및 선형 애플리케이션, 원격 또는 로컬에 모두 적합합니다.
기술 사양
| 매개변수 | 사양 |
|---|---|
| 브랜드 | Masoneilan |
| 통신 프로토콜 | 4-20mA에서 HART 5 또는 7 |
| 입력 신호 | 4-20mA, 450옴 입력 저항 |
| 데이터 인터페이스 | 유선 |
| 진단 | 표준 진단; 고급 진단(옵션) |
| 공급 압력(단동식) | 최대 20~100 psi (1.4~6.9 bar) |
| 공급 압력(복동식) | 최대 20~150 psi (1.4~10.3 bar) |
| 공기 공급 | 30 psi에서 280 SLPM |
| 작동 방식 | 단동 또는 복동, 안전 유지 |
| 장착 유형 | 액추에이터 장착; 회전 또는 선형; 원격 또는 로컬 |
| 작동 온도 | -50°C ~ +85°C |
| 보관 온도 | -50°C ~ +85°C |
| 위치 제어 | 스로틀링 / 변조 |
| 공급 매체 | 공기 또는 저유황 천연 가스(필터링 및 조절됨) |
| 공기 연결 | 1/2" NPT (공급 및 액추에이터) |
| 영역 분류 | 방폭/내압 방폭, 본질 안전, 분진 폭발 방지, 비점화 |
| 인증 | ATEX, IECEx, 미국, 캐나다 승인; 러시아, 우즈베키스탄, 아제르바이잔, 인도, 중국, 남아프리카, 브라질, 일본, 한국, 대만에 대한 지역 승인 가능 |
| 하우징 재질 | 구리 없는 알루미늄(ASTM 360); 회색 폴리우레탄 페인트(ISO 12944-2에 따른 C4) |
| I/P 변환기 및 증폭기 재질 | 폴리머 및 스테인리스강(300 및 400 시리즈) |
| 장착 시스템 재질 | 표준 300 스테인리스강 |
| 단자 전압 | 20mA에서 9Vdc |
| 최소 전류 신호 | 3.2 mA |
| 재시작 없는 전원 차단 | < 100 ms |
| 옵션 위치 송신기 | 4-20mA, 10-24 Vdc 규정 전압으로 2선 루프 전원 공급 |
| 옵션 출력 신호 | 2개의 구성 가능한 내장 독립형 솔리드 스테이트 스위치, 1A, 30 Vdc |
| 옵션 원격 위치 센서 | RPS 어셈블리, 최대 30미터(100피트) 케이블, 2인치 파이프 장착 브래킷 |
| 정확도(선형) | ± 전체 스케일의 0.5% |
| 선형성 | ± 전체 스케일의 1.0% |
| 히스테리시스 + 데드 존 | ± 전체 스케일의 0.3% |
| 반복성 | ± 전체 스케일의 0.3% |
| 단계 응답 | < 150 ms |
| 통신 소프트웨어 | ValVue |
애플리케이션 산업
Masoneilan SVI II는 발전, 정유, 석유화학, 미드스트림 석유 및 가스, 업스트림 석유 및 가스 산업에서 사용됩니다. 주요 애플리케이션에는 증기 터빈 발전기, 응축기, 냉각탑, 원자로 건물, 터빈 건물, 폐열 회수 증기 발생기, 플랜트 밸런스, 증류, 수소 처리 개질, 크래킹, 2차 블렌딩, 담금질 및 분별, 충전 가스 압축, 분리, 파이프라인 무결성 작업, 탈수, 냉동, 액화, 로딩 및 운송, 재기화 및 압축이 포함됩니다.
일반적인 문제
자동 튜닝이 완료되지 않음: 측정된 마찰이 스프링 힘의 30% 이상이거나 밸브가 설정점 주변에서 눈에 띄게 흔들립니다. 공격성 설정을 2 또는 4로 하여 자동 튜닝을 실행하거나, 비례 이득(I)을 최소 100으로 설정하여 수동 튜닝을 진행합니다.
위치 진동 — 빠름: 진동이 멈출 때까지 이득(P) 및 (Padj)를 50%씩 감소시킵니다.
위치 진동 — 느림: 진동이 줄어들 때까지 이득(P) 및 (Padj)를 5%씩 증가시킵니다. 위치가 평탄해질 때까지 비례 이득(I)을 25% 줄입니다.
밸브 마찰이 스프링 범위의 25% 초과: 진동이 평탄해질 때까지 비례 이득(I)을 25% 증가시킵니다. 데드존 매개변수를 0.25%로 설정합니다.
SelfCheckError (하드웨어 오류): 장치의 전원을 2분 동안 차단했다가 다시 시작합니다. ValVue 또는 HART 호스트를 사용하여 경보를 해제합니다. 오류가 지속되면 장치 전체 또는 전자 모듈을 교체합니다.
교체 모델
Masoneilan SVI3 AP는 동일한 제품 라인의 차세대 디지털 밸브 포지셔너입니다. 모든 밸브/액추에이터 조합에 대한 스테인리스강 장착 브래킷을 특징으로 하며 SVI II AP 및 SVI1000 브래킷과 완전히 역호환됩니다. 공급업체 간 대안의 경우 주문 전에 액추에이터 장착, 이동 범위 및 통신 프로토콜을 확인하십시오.
