제품 개요

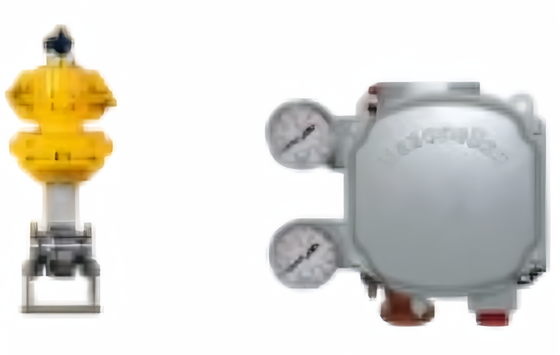

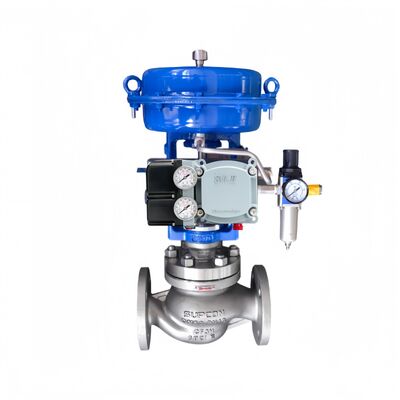

Masoneilan SVI1000은 단동식 공압 제어 밸브용으로 설계된 HART 통신, 4-20mA 디지털 밸브 포지셔너입니다. 성숙한 비접촉식 자기 피드백 감지 기술을 사용하여 기계적 연결 및 이로 인한 마모를 제거합니다. 포지셔너는 루프 전원으로 작동하므로 외부 전원 공급 장치가 필요하지 않습니다.
설정은 LED 표시등이 있는 로컬 푸시 버튼 인터페이스를 통해 처리되며, 원 버튼 원 기능 디자인을 따릅니다. 대부분의 제어 밸브는 5분 이내에 구성 및 보정할 수 있습니다. 이 장치는 현장에서 선택 가능한 HART Revision 5 또는 Revision 7을 지원합니다. 위치 표시를 위해 두 개의 내장형 솔리드 스테이트 스위치를 사용할 수 있습니다. 범용 장착 설계는 선형 및 회전 밸브 애플리케이션 모두에 적합합니다.
기술 사양
| 매개변수 | 사양 |
|---|---|
| 브랜드 | Masoneilan |
| 통신 프로토콜 | HART (Rev. 5 또는 Rev. 7, 현장 선택 가능), 4-20mA 아날로그 |
| 입력 신호 | 전기, 루프 전원 |
| 데이터 인터페이스 | 유선 |
| 진단 | 경고가 있는 기본 진단 |
| 공급 압력 | 20 - 100 psi (1.4 - 7 bar) |
| 장착 유형 | 액추에이터 장착 |
| 작동 온도 | -40°C ~ +85°C (-40°F ~ +185°F) |
| 보관 온도 | -50°C ~ +93°C (-58°F ~ +200°F) |
| 위치 제어 | 스로틀링 / 변조 |
| 공정 제어 | 유량, 압력, 온도, 레벨 |
| 공급 매체 | 공기 (건조, 오일 프리) |
| 영역 분류 | 본질 안전, 비점화 |
| 인증 | ATEX, FM, FMc, IEC, CE |
| 하우징 재질 | 저구리 알루미늄 합금 (ASTM 360), 에폭시 프라이머와 회색 폴리우레탄 상도 코팅 |
| 보호 등급 | IP66 / NEMA 4X |
| 무게 | 2 kg (4.5 lb) |
| 최소 / 최대 전류 | 3.2 mA / 24 mA |
| 단자 전압 | 9 Vdc @ 20 mA |
| 전기 연결 | 단일 1/2 NPT 내부 나사 |
| 정확도 | ±0.5% 전체 스케일 |
| 히스테리시스 + 데드 존 | ±0.3% 전체 스케일 |
| 반복성 | ±0.3% 전체 스케일 |
| 시작 시간 | < 500 ms |
| 순간 전원 손실 영향 | < 100 ms |
| 출력 신호 | 두 개의 구성 가능한 솔리드 스테이트 스위치, 1A 30Vdc, NO 또는 NC |
| 옵션 | /G (게이지), /IM (통합 자기 피드백), /SW (솔리드 스테이트 스위치) |
응용 산업
Masoneilan SVI1000은 발전, 화학 처리, 정제, 석유화학 및 석유 및 가스 응용 분야에 사용됩니다. 주요 응용 분야에는 증기 터빈 발전기, 응축기, 냉각탑, 폐열 회수 증기 발생기, 증류, 수소 처리, 크래킹, 블렌딩, 파이프라인 무결성 및 가스 압축이 포함됩니다. 간단한 설정과 안정적인 자기 피드백은 단동식 공압 밸브의 일반적인 스로틀링 제어에 적합합니다.
일반적인 문제
포지셔너가 입력 신호에 응답하지 않음: 공급 압력이 20-100 psi 범위 내에 있고 공압 연결이 단단히 고정되었는지 확인하십시오. 장치 모드가 '정상'으로 설정되었는지 확인하십시오.
밸브 응답이 느리거나 전혀 없음: 공기 공급 설정값이 스프링 최종값 + 10 psig보다 큰지 확인하십시오. 대용량 액추에이터의 경우 채우는 동안 공급 드롭이 15% 미만인지 확인하십시오.
위치 오류 경고: SVI1000 기본 DTM을 사용하여 밸브 시그니처를 수행하십시오. 패킹이 꽉 조여졌는지, 스템에 이물질이 쌓였는지 또는 액추에이터 마찰이 있는지 확인하십시오. 자동 튜닝 또는 수동 튜닝을 수행하십시오.
미미한 전력 (모든 LED 꺼짐): 입력 전류가 3.85 mA 미만입니다. 보정 및 진단을 위해 루프 전류를 4 mA로 높이십시오.
보정 실패: 입력 센서 보정 값이 허용 범위를 벗어났습니다. 정밀 측정 장비를 사용하여 경계 한계에 따라 보정을 수행하십시오.
하드웨어 오류 (SelfCheckError): 전원을 2분 동안 차단하고 다시 시작하십시오. ValVue 또는 HART 호스트를 통해 경보를 해제하십시오. 오류가 지속되면 전자 모듈을 교체하십시오.
교체 모델
Masoneilan SVI1000은 기본 디지털 포지셔너입니다. 고급 밸브 진단, 더 높은 유량 용량 또는 SIL 등급 안전 기능이 필요한 응용 분야의 경우 SVI II AP 또는 SVI3 시리즈가 동일한 제품 라인의 다음 등급 옵션입니다. 공급업체 간 대안의 경우 주문 전에 액추에이터 장착, 이동 범위 및 통신 프로토콜을 확인하십시오.
