제품 개요

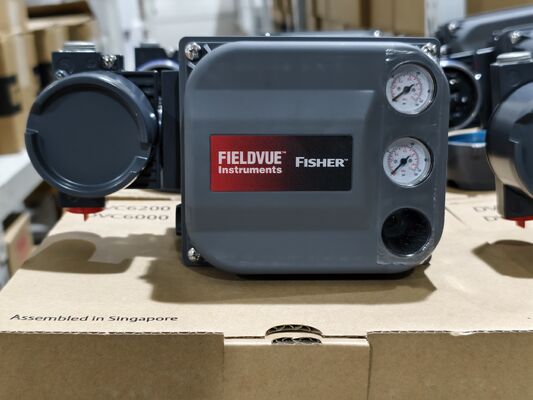

Fisher DVC6200은 2선식 4-20mA 제어 신호를 액추에이터의 공압 출력으로 변환하는 HART 통신 디지털 밸브 컨트롤러입니다. 대부분의 공압 액추에이터에 기존 아날로그 포지셔너를 쉽게 대체할 수 있습니다. 링키지 없는 비접촉식 위치 피드백 시스템은 밸브 스템과 DVC6200 간의 물리적 접촉을 제거하여 마모 부품이 없으므로 사이클 수명이 극대화됩니다. 완전히 밀봉된 전자 부품은 진동, 온도 변화 및 부식성 환경에 강합니다.
기술 사양
| 매개변수 | 사양 |
|---|---|
| 브랜드 | Fisher |
| 통신 프로토콜 | 4-20mA HART |
| 입력 신호 | 전기 |
| 데이터 인터페이스 | 유선 |
| 진단 | 예 |
| 최대 출력 압력 | 145 psig |
| 장착 유형 | 일체형 장착 |
| 작동 온도 | 표준 온도, 고온 |
| 위치 제어 | 스로틀링 제어, 온/오프 |
| 전원 | 로컬 |
| 공정 제어 | 유량, 압력, 온도, 레벨 |
| 공급 매체 | 공기, 천연가스, 질소 |
| 영역 분류 | 방폭, 본질 안전, FISCO, Type N, 내화, FM 비점화 |
| 인증 | CSA, FM, ATEX, IECEx, CUTR, Peso, KGS, INMETRO, NEPSI, TIIS, 천연가스 인증, 단일 씰 장치; 해양 승인: Lloyd‘s Register, Bureau Veritas, DNV, ABS |
| 액추에이터 호환성 (선형) | 정격 이동 거리 6.35mm / 0.25인치 ~ 606mm / 23.375인치 슬라이딩 스템 선형 액추에이터 |
| 액추에이터 호환성 (회전) | 정격 이동 거리 45° ~ 180° 쿼터턴 회전 액추에이터 |
| 하우징 재질 | A03600 저구리 알루미늄 합금 (표준); 스테인리스 스틸 (옵션) |
| 엘라스토머 | 니트릴 (표준); 불소실리콘 (극저온) |
| 무게 (DVC6200 알루미늄) | 3.5kg / 7.7lbs |
| 무게 (DVC6200 스테인리스 스틸) | 8.6kg / 19lbs |
| 무게 (DVC6205) | 4.1kg / 9lbs |
| 무게 (DVC6215) | 1.4kg / 3.1lbs |
| 최소 단자 전압 | 아날로그 제어 시 9.5VDC; HART 통신 시 10VDC |
응용 산업
DVC6200은 정유, 화학, 원자력, 석유 및 가스, 발전, 펄프 및 제지, 식품 및 음료, 물 및 폐수, 제약, 금속 및 광업 산업에서 입증되었습니다. 유량, 압력, 온도 및 레벨 응용 분야의 공정 제어를 처리합니다.
일반적인 문제

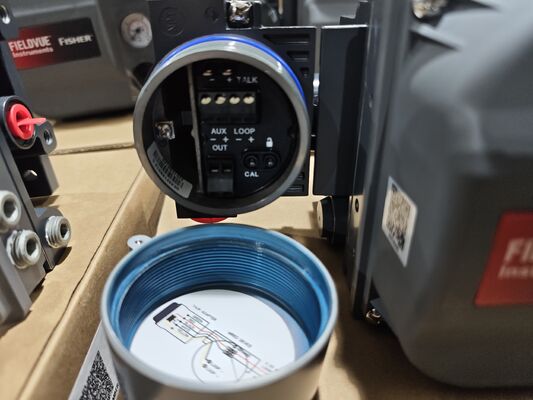

계측기가 통신되지 않음: 전원 공급 장치, 단자 전압 (9~32VDC여야 함) 및 인쇄 배선 보드의 배선 커넥터를 확인하십시오.
밸브가 0에서 100%로 스트로크되지 않음: 공압 연결 및 공급 압력을 확인하십시오. 기능 블록이 올바른 모드인지 확인하십시오.
I/P 변환기 출력 사양 초과: 모듈 베이스 씰 불량, 릴레이 불량 또는 67CFR 레귤레이터 불량일 수 있습니다.
교체 모델
DVC6200은 기존 아날로그 포지셔너 설치를 대체하도록 설계되었습니다. 이전 DVC2000 장치에서 일반적인 업그레이드입니다. 다른 브랜드의 경우 주문 전에 장착, 이동 범위 및 통신 프로토콜을 확인하십시오.
