제품 개요

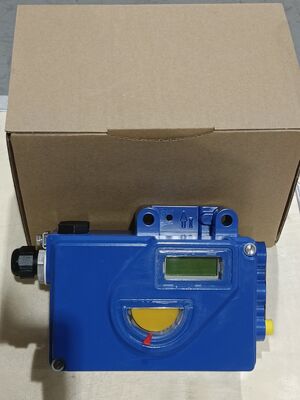

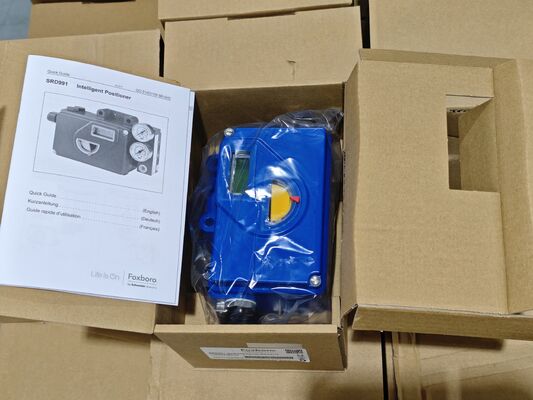

폭스보로 SRD991은 기압 밸브 액추에터를 정확하게 제어하도록 설계된 마이크로프로세서 기반의 지능 밸브 포지셔너입니다.그것은 선형 및 회전 애플리케이션을 위해 단일 작용 및 이중 작용 액추에터를 지원이 장치는 푸시 버튼과 다국어 그래픽 LCD, 고급 자기 진단 및 여러 통신 옵션을 통해 로컬 구성을 제공합니다.

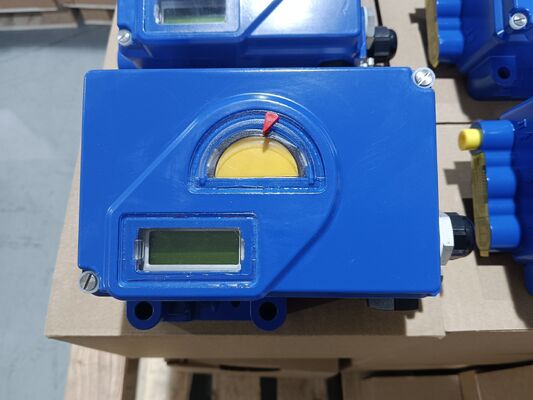

포지셔너는 다국어 풀텍스트 디스플레이와 함께 조작이 쉬운 메뉴 구동 그래픽 LCD를 갖추고 있습니다. 모든 매개 변수는 버튼을 눌러 로컬로 구성 할 수 있습니다.시간 을 절약 하는 자동 시동 으로 자율 정렬 을 하는 것 으로써 위치 기기 는 단지 두 단계 로 작동 할 수 있게 된다상태와 진단 메시지는 LCD에 표시됩니다.
통신 옵션은 HART, FoxCom, PROFIBUS-PA, FOUNDATION Fieldbus H1 또는 통신이 없습니다. 단위는 SIL 3 기능을 갖추고 밸브 발자국,온라인 마찰, 위치 / 반응 역사 및 부분 스트록 테스트 (PST). 설치는 선형 액추에이터에 대한 NAMUR 표준과 회전 액추에이터에 대한 VDI / VDE 3845에 따라합니다.
기술 사양
| 매개 변수 | 사양 |
|---|---|
| 브랜드 | 폭스보로 |
| 통신 프로토콜 | HART, FoxCom, PROFIBUS-PA, FOUNDATION 필드버스 H1 또는 없습니다. |
| 입력 신호 | 4~20mA (통신 없이 300Ω, HART로 420Ω의 부하) |
| 데이터 인터페이스 | 유선 |
| 진단 | 자기 진단; 상태 및 진단 메시지; 밸브 발자국; 온라인 마찰; PST |
| 공급 압력 | 1.4~6bar (20~90psig); 스풀 밸브가 있으면 최대 7bar |
| 장착형 | 선형 (NAMUR) 및 회전 (VDI/VDE 3845) 액추에이터; 단일 또는 이중 작용 |
| 스트로크 범위 | 8~260mm (0.3~10.2 in) 표준 레버 |
| 회전 각 | 95°까지 (선택하면 300°까지) |
| 작동 온도 | -40°C ~ +80°C (-40°F ~ +176°F) |
| 장막 보호 | IP 65 / NEMA 4X (요청 시 IP 66) |
| 주택 재료 | 도형 알루미늄 |
| 무게 | 싱글 액션: 1.7 kg (3.7 lb); 더블 액션: 2 kg (4.4 lb) |
| 기압 연결 | G1/4 또는 1/4-18 NPT |
| 전기 연결 | M20 x 1.5 또는 1/2-14 NPT |
| 선형성 | < 0.4% 여행 기간 |
| 히스테레시스 | < 0.3% 여행 기간 |
| 감수성 | < 0.1% 여행 기간 |
| 공기 소비 (정형 상태) | 단일 작용: 150 Nl/h (5.3 scfh) @ 6bar; 이중 작용: 400 Nl/h (14.1 scfh) @ 6bar |
| 인증서 | ATEX, FM, CSA (내적 안전성) SIL 3 기능 |
응용 산업
폭스보로 SRD991는 석유화학, 발전, 수처리, 종이 및 일반 산업 공정 제어에 사용됩니다.그것은 까다로운 환경에서 정밀 스트로틀링 제어에 적합한 공기 선형 및 회전 밸브 액추에터SIL 3 기능과 부분 스트로크 테스트 기능은 안전 기구 시스템 (SIS) 및 비상 종료 (ESD) 밸브에 적합합니다.
일반적 인 문제
입력 신호 불일치: 포지셔너의 인식 된 입력 신호가 DCS 또는 캘리브레이터 출력과 다르면 전원 공급 전압을 확인하십시오. 공급 전류가 정상이라면
사냥이나 오스실레이션: 높은 밸브 포장 마찰 때문에 사냥이 발생하면 현장 허용 범위 내에서 죽은 밴드 값을 증가하십시오. 죽은 밴드가 너무 낮게 설정되면 목표 지점을 찾는 것을 느리게합니다.
EEPROM 오류: 포지셔너가 너무 높거나 너무 낮게 설치되어 있는지 확인하십시오. 가동 장치에서 너무 멀리 설치되어 있는지 확인하십시오 (이용 각도를 확인하십시오).강력한 진동 또는 외부 충격으로 인해 전력 측정 기기 및 주 기기가 위치에서 벗어나 있는지 확인하십시오..
입력 신호에 반응이 없습니다.: 공급 압력이 1.4 ~ 6bar 내에서 확인. 공기 연결이 안전하는지 확인. 피드백 레버 설치를 확인.
느린 밸브 반응: 액추에이터 크기가 너무 크면 TbL 값을 TbL 4 (LLS) 로 설정합니다. 토크 모터가 손상되면 교체하십시오.
공기 누출: 오 링, 가시트, 그리고 대막 을 착용 여부 를 확인 하고 필요 에 따라 교체 한다.
대체 모델
폭스보로 SRD991은 현재 세대의 지능형 밸브 위치기 플랫폼이다. SRD960과 SRD998은 동일한 제품군 내의 다른 모델이다. SIL 3 기능을 필요로하는 응용 프로그램에서는, SRD998와 SRD998는 SIL 3 기능을 필요로하는 다른 모델이다.SRD991이 이미 인증되어 있습니다.크로스 벤처 대안의 경우 피셔 DVC6200, 삼슨 3730, 시멘스 SIPART PS2 및 Neles ND9000은 직접 경쟁자로 자주 언급됩니다..
