제품 개요

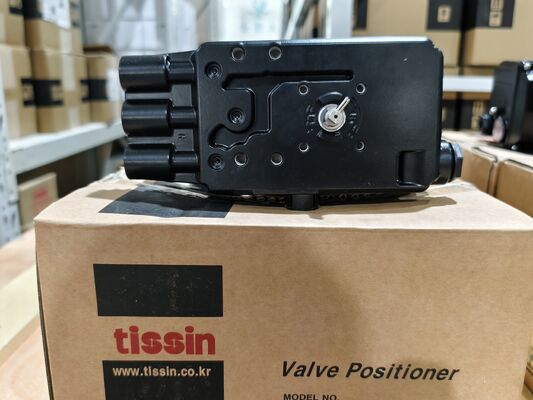

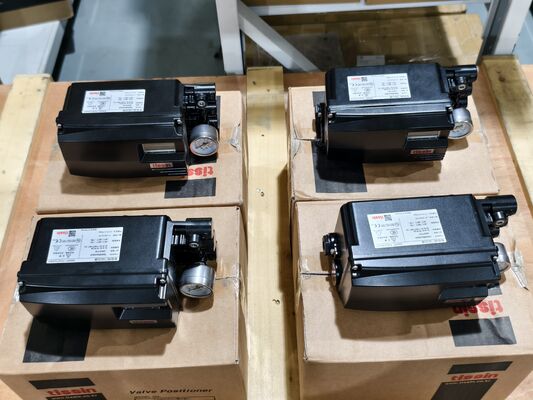

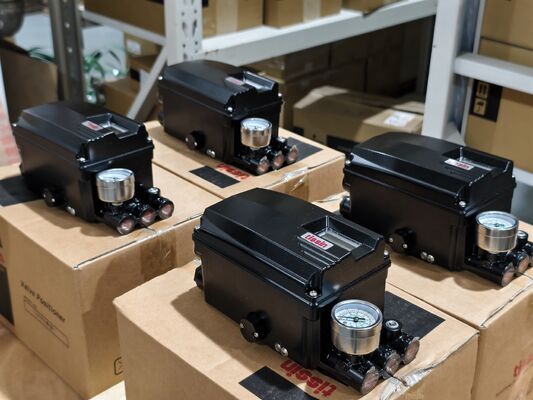

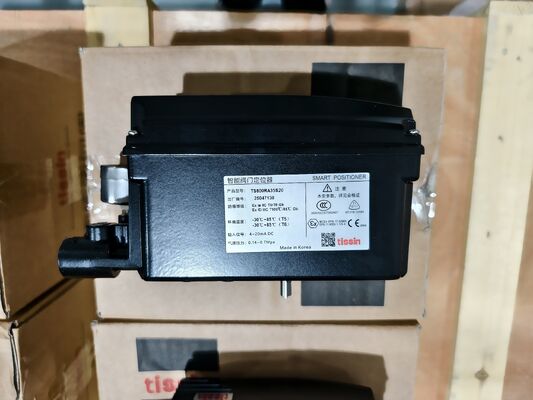

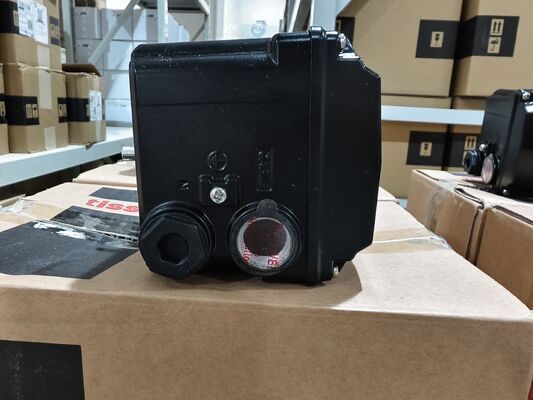

Tissin TS800은 제어 패널, DCS 또는 캘리브레이터의 4-20mA 입력 신호에 응답하여 밸브 스트로크를 제어하는 스마트 밸브 포지셔너입니다. 전류 신호를 수신하고 밸브 액추에이터에 공급되는 공압을 비례적으로 조정하여 밸브 개방을 정밀하게 제어합니다.
이 장치에는 자동 설정, PID 제어 및 HART 통신을 지원하는 내장 마이크로프로세서가 장착되어 있습니다. LCD와 4개의 푸시 버튼이 있는 로컬 사용자 인터페이스를 통해 빠르고 쉬운 보정이 가능합니다. 포지셔너에는 부분 스트로크 테스트(PST) 기능, 경보 기능, 자동/수동 전환 및 자체 진단 기능이 포함되어 있습니다. IP66/NEMA 4X 인클로저는 까다로운 산업 환경에서 장치를 보호합니다.
TS800은 대유량 파일럿 밸브를 사용하여 밸브 제어 속도를 향상시킵니다. 선형(10~150mm) 및 회전(0~90°) 액추에이터를 모두 지원합니다. 옵션 기능에는 4-20mA DC 위치 송신기, HART 통신(Ver. HART 7) 및 리미트 스위치 모듈이 포함됩니다.
기술 사양
| 매개변수 | 사양 |
|---|---|
| 브랜드 | Tissin |
| 통신 프로토콜 | HART 7 (옵션) |
| 입력 신호 | 4~20mA DC |
| 데이터 인터페이스 | 유선 |
| 진단 | 자체 진단; PST; 경보 기능 |
| 공급 압력 | 140~700 kPa (1.4~7 bar) |
| 장착 유형 | 선형(10~150mm) 및 회전(0~90°) 액추에이터 |
| 작동 온도 | -30°C ~ +85°C |
| 인클로저 보호 | IP66 / NEMA 4X |
| 하우징 재질 | 다이캐스트 알루미늄 |
| 무게 | 약. 2.2 kg (TS800) |
| 공기 연결 | 1/4 NPT |
| 입력 임피던스 | 20mA에서 500 Ω |
| 선형성 | 스트로크의 0.4% 미만 |
| 히스테리시스 | 0.3% 미만 |
| 인증 | 본질 안전 방폭 (Ex ia IIC T5/T6 Ga); CSA 방폭 |
| 통신 소프트웨어 | HART 7; DTM 사용 가능 |
응용 산업

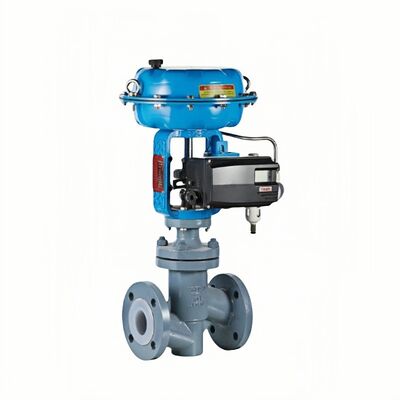

Tissin TS800은 석유화학, 발전, 수처리, 제지 및 일반 산업 공정 제어에 사용됩니다. 까다로운 환경에서 공압 선형 및 회전 밸브 액추에이터의 정밀한 스로틀 제어에 적합합니다.
일반적인 문제
입력 신호 불일치: 포지셔너가 인식하는 입력 신호가 DCS 또는 캘리브레이터 출력과 다른 경우 전원 공급 장치 전압을 확인하십시오. 공급 전류가 정상인 경우 및 값을 메뉴에서 재설정하십시오.
헌팅 또는 진동: 높은 밸브 패킹 마찰로 인해 헌팅이 발생하는 경우, 필드 허용 범위 내에서 데드 밴드 값을 늘리십시오. 데드 밴드가 너무 낮게 설정되면 목표 지점을 찾는 속도가 느려집니다.
EEPROM 오류: 포지셔너가 너무 높거나 낮게 설치되었는지 확인하십시오. 액추에이터에서 너무 멀리 떨어져 설치되었는지 확인하십시오(사용 각도 확인). 강한 진동이나 외부 충격으로 인해 포텐셔미터 기어와 메인 기어가 제 위치를 벗어났는지 확인하십시오.
입력 신호에 응답 없음: 공급 압력이 140~700 kPa 범위 내인지 확인하십시오. 공압 연결이 단단히 고정되었는지 확인하십시오. 피드백 레버 설치를 확인하십시오.
느린 밸브 응답: 액추에이터 크기가 너무 큰 경우 TbL 값을 TbL 4(LLS)로 설정하십시오. 토크 모터가 손상된 경우 교체하십시오.
대체 모델
Tissin TS800은 현재 세대의 스마트 밸브 포지셔너 플랫폼입니다. TS805는 동일한 시리즈 내의 변형 모델입니다. 방폭 인증이 필요한 응용 분야의 경우 TS800 시리즈는 본질 안전 방폭 및 CSA 방폭 옵션을 제공합니다. 공급업체 간 대안의 경우 주문 전에 액추에이터 장착, 이동 범위 및 통신 프로토콜을 확인하십시오.
