P제품 개요

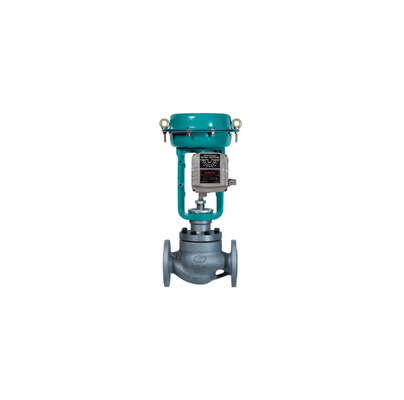

Rotork YTC 스마트 밸브 포지셔너는 컨트롤러에서 제공되는 4-20mA 입력 신호에 따라 밸브 스트로크를 정확하게 제어합니다. 이 제품은 안전 및 위험 산업 환경 모두에서 공압 선형 및 회전 밸브 액추에이터와 함께 사용하도록 설계되었습니다. 포지셔너 제품군은 Rotork의 주력 제품 라인 중 하나로, 광범위한 애플리케이션에서 안정적인 성능을 제공합니다.
YT 시리즈는 간단한 메뉴 구조의 자동 보정 기능, 공정 값 및 보정을 위한 영숫자 LCD 디스플레이, 전류 루프를 통한 디지털 명령, 위치 피드백 및 진단을 위한 HART 통신 기능을 갖추고 있습니다. 4개의 견고한 푸시 버튼을 통해 로컬 구성을 할 수 있습니다. 포지셔너는 전기 또는 공압 공급이 끊겼을 때 밸브가 마지막 위치를 유지하거나 미리 정해진 위치로 이동할 수 있도록 하는 고정 및 안전 기능(fail-freeze and fail-safe)을 제공합니다.
거의 제로에 가까운 정상 상태 공기 소비량과 견고한 알루미늄 합금 하우징을 갖춘 Rotork YTC 포지셔너는 에너지 효율성과 긴 서비스 수명을 위해 제작되었습니다. 사용 가능한 모델로는 YT-1000(기본 전기-공압), YT-2500(HART 스마트 포지셔너), YT-3300(PST 고급 스마트 포지셔너), YT-3700(컴팩트 스마트 포지셔너)이 있습니다.
기술 사양
| 매개변수 | 사양 |
|---|---|
| 브랜드 | Rotork YTC |
| 통신 프로토콜 | HART (YT-2500, YT-3300, YT-3700) |
| 입력 신호 | 4-20mA DC; 분할 범위 사용 가능 |
| 데이터 인터페이스 | 유선 |
| 진단 | 자동 보정; YT-3300의 부분 스트로크 테스트(PST); NE107 시각 진단 |
| 공급 압력 | 0.14~0.7 MPa (1.4~7 bar) |
| 장착 유형 | 선형 (10~150mm) 및 회전 (0~90°) 액추에이터 |
| 작동 온도 | -20~+70°C |
| 인클로저 보호 | IP66 |
| 하우징 재질 | 알루미늄 합금 (표준); 스테인리스 스틸 316 (YT-1050 옵션) |
| 공기 연결 | 1/4 NPT |
| 입력 임피던스 | 250 ±15 Ω |
| 공기 소비량 | 정상 상태에서 거의 제로 |
| 인증 | ATEX, IECEx, KCs, NEPSI (모델에 따라 다름) |
적용 산업
Rotork YTC 포지셔너 제품군은 석유화학, 발전, 수처리, 제지 및 일반 산업 공정 제어에 사용됩니다. 안전 및 위험 지역 모두에서 공압 선형 및 회전 밸브 액추에이터를 작동합니다. 스로틀 제어, 온/오프 제어 및 안전 계장 시스템을 위한 부분 스트로크 테스트가 필요한 애플리케이션에 적합합니다.
일반적인 문제
입력 신호에 응답 없음: 공급 압력(1.4~7 bar) 및 공압 연결을 확인하십시오. 입력 신호가 4-20mA 범위 내에 있는지 확인하십시오.
밸브 위치가 입력 신호와 일치하지 않음: 자동 보정을 수행하십시오. 동작 방향(정방향 또는 역방향)이 올바르게 설정되었는지 확인하십시오. 피드백 링크 연결을 확인하십시오.
불규칙한 작동 또는 진동: 튜브 및 피팅의 공기 누출을 확인하십시오. PID 제어 매개변수를 확인하십시오. 밸브 패킹 또는 액추에이터의 과도한 마찰을 확인하십시오.
자동 보정 실패: 공급 압력 및 이동 제한을 확인하십시오. 밸브가 걸리거나 묶이지 않았는지 확인하십시오. 피드백 레버가 제대로 맞물렸는지 확인하십시오.
포지셔너에서 공기 누출: O-링, 개스킷 및 다이어프램의 마모를 확인하십시오. 스풀 밸브의 오염을 검사하십시오.
대체 모델
Rotork YTC 시리즈는 다양한 애플리케이션 요구 사항에 맞는 여러 모델을 제공합니다. YT-3300은 부분 스트로크 테스트 기능이 있는 고급 스마트 포지셔너입니다. YT-3700은 그래픽 모니터링 및 고급 진단 기능이 있는 컴팩트 스마트 포지셔너입니다. RTP-4000 시리즈는 차세대 지능형 밸브 포지셔너 플랫폼입니다. 공급업체 간 대체품의 경우 주문 전에 액추에이터 장착, 이동 범위 및 통신 프로토콜을 확인하십시오.
