제품 개요
3661은 스트로틀링 애플리케이션을 위해 슬라이딩 스탬프 밸브에 다양한 액추에이터와 함께 사용하도록 설계된 전기-공압 단일 작용 밸브 포지셔너입니다.그것은 제어 장치에서 수신 표준 밀리 앰퍼 DC 입력 신호에 비례한 밸브 위치를 제공합니다.
포지셔너 디자인은 대부분의 식물 환경의 진동에 견딜 수 있는 정확하고 빠른 반응 기계를 제공합니다.낮은 평형 상태 공기 소비는 효율적인 운영에 기여쉽게 조절 할 수 있는 이득 및 완압 조정 특정 응용 요구 사항에 위치 기기의 안정성을 정렬.
3661은 제어 장치에서 표준 밀리 앰퍼 DC 입력 신호를 받아서 분할 범위 기능과 조절 가능한 0 및 스펜을 제공합니다. 3661 포지셔너의 대부분의 부품은 교환이 가능합니다.이러한 위치기를 지원하기 위해 더 적은 예비 부품을 필요로. 케이스와 커버는 기계적인 진동과 거친 취급을 견딜 수 있도록 설계되었습니다. 누리 및 스펜 조정은 커버가있는 곳에서 수행 할 수 있습니다..

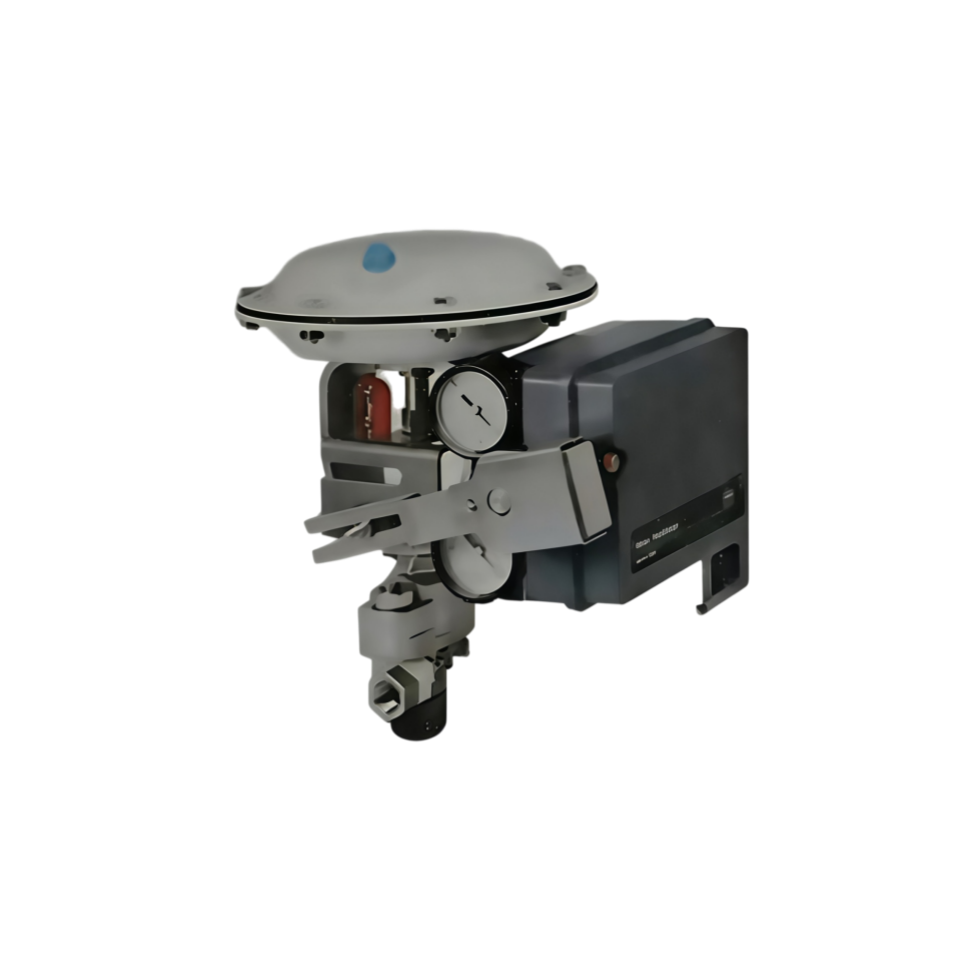

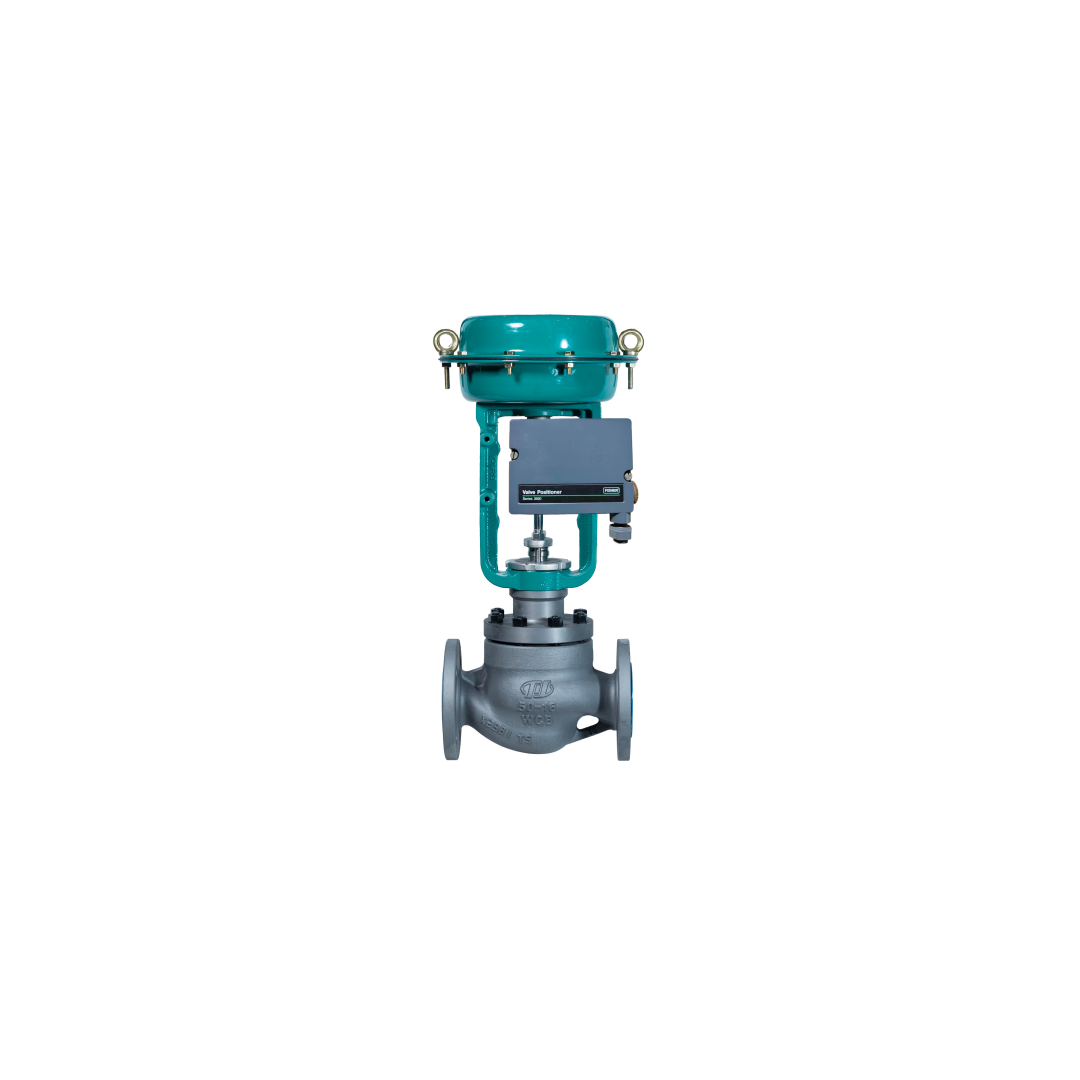

포지셔너 는 657, 667, 1250, 1250R, 3024S 및 GX 액추에이터와 함께 사용 됩니다. 그것은 또한 바우만 액추에이터에 장착 될 수 있습니다..
기술 사양
| 매개 변수 | 사양 |
|---|---|
| 브랜드 | 더 |
| 통신 프로토콜 | 4~20mA 아날로그 |
| 입력 신호 | 전기; 4 ~ 20 mA DC 일정한 전류; 최대 30 V 부하 전압 |
| 데이터 인터페이스 | 유선 |
| 진단 | 아니 |
| 최대 출력 압력 | 90psi |
| 장착형 | 액추에이터 장착 |
| 작동 온도 | 표준 온도 |
| 위치 제어 | 변조 |
| 공급 매체 | 공기 |
| 지역 분류 | 본질적으로 안전, 불타지 않는, 먼지 |
| 인증서 | CSA, FM, ATEX, IECEx, CUTR, 페소, KGS, INMETRO, RCM |
| 안전 인증 | NIL |
| 행동 | 단행성 |
| 호환되는 액추에이터 | 657, 667, 1250, 1250R, 3024S, GX; 바우만 작동 장치 |
응용 산업
3661은 석유화학, 전력 생산, 물 처리, 종이, 식품 및 음료 산업에서 사용됩니다.그것은 슬라이딩 스팀 밸브에 throttling 응용에 적합합니다.
일반적 인 문제
입력 신호가 없는 출력 신호: 막힌 노즐 확인 노즐 청소 공기 공급 압력을 확인
느린 또는 비정상적인 출력 압력: 공급 압력이 사양 내에서 확인. 공기 증폭기 및 노즐 / 플래퍼 조립을 확인.
선형 반응이 좋지 않음: 0 스프링 조정 확인. 범위 조정 메커니즘 위치를 확인.
포지셔너가 반응하지 않습니다.: 공급 압력 및 공기 연결을 확인합니다. 변환기가 4 ~ 20 mA 신호를 수신하는지 확인하십시오.
공기 누출: 오 링, 가시트, 그리고 대막 을 착용 여부 를 확인 하고 필요 에 따라 교체 한다.
대체 모델

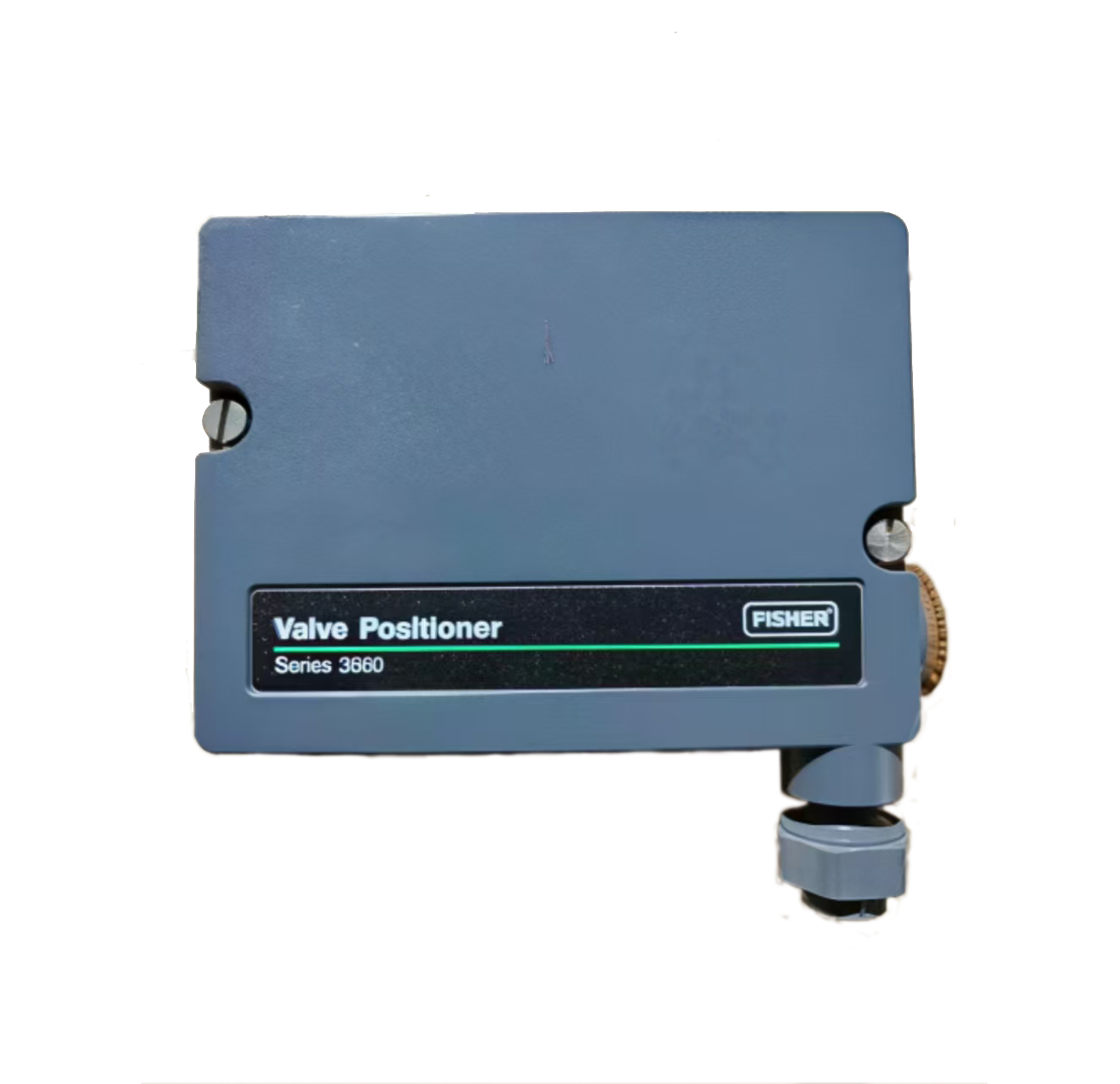

3661은 현대적인 디지털 통신과 고급 진단에 필요한DVC6200 또는 DVC2000 디지털 밸브 컨트롤러는 현재 세대의 대안입니다.. 레거시 설치에 대해 3661는 3660 공기 위치기의 전기 공기 대응 장치로 사용됩니다. 공급자 간 대안을 위해, 액추에이터 장착, 이동 범위,주문하기 전에 입력 신호 호환성.
