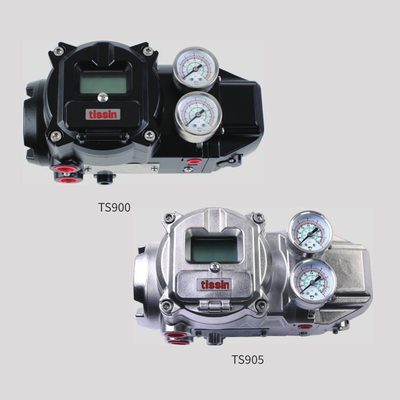

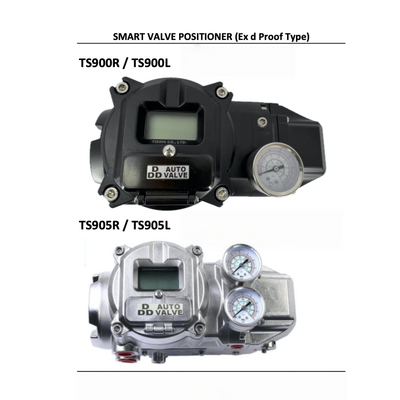

Tissin TS900 / TS905는 4–20 mA DC 입력 신호를 사용하여 공압 밸브 액추에이터를 제어하는 스마트 밸브 포지셔너입니다.선형 및 회전 제어 밸브 애플리케이션 모두에 사용하도록 설계되었습니다. 포지셔너는 명령된 밸브 위치를 모니터링하고 그에 따라 액추에이터에 공압을 조절합니다.두 모델을 비교하는 사용자에게 주요 차이점은 본체 구조입니다:
TS900:
알루미늄 다이캐스트 본체, 3.5 kg
기술 사양
기술 매개변수
| TS905 | 유형 | 스마트 밸브 포지셔너 |
|---|---|---|
| TS905 | 유형 | 스마트 밸브 포지셔너 |
| 스마트 밸브 포지셔너 | 4–20 mA DC | 4–20 mA DC |
| 4–20 mA DC | 20 mA DC에서 500 Ω | 20 mA DC에서 500 Ω |
| 20 mA DC에서 500 Ω | 0.14–0.7 MPa | 0.14–0.7 MPa |
| 0.14–0.7 MPa | 10–150 mm | 10–150 mm |
| 10–150 mm | 0–90° | 0–90° |
| 0–90° | PT1/4, NPT1/4 | PT1/4, NPT1/4 |
| PT1/4, NPT1/4 | PT1/8, NPT1/8 | PT1/8, NPT1/8 |
| PT1/8, NPT1/8 | G(PF)1/2, NPT1/2 | G(PF)1/2, NPT1/2 |
| G(PF)1/2, NPT1/2 | Ex db IIC T5/T6 | Ex db IIC T5/T6 |
| Ex db IIC T5/T6 | IP66 | IP66 |
| IP66 | -30°C ~ +85°C | -30°C ~ +85°C |
| -30°C ~ +85°C | -40°C ~ +85°C | -40°C ~ +85°C |
| -40°C ~ +85°C | ±0.5% F.S. | ±0.5% F.S. |
| ±0.5% F.S. | ±0.3% F.S. | ±0.3% F.S. |
| ±0.2% F.S. | ±0.5% F.S. | ±0.5% F.S. |
| ±0.5% F.S. | ±0.3% F.S. | ±0.3% F.S. |
| ±0.3% F.S. | 0.14 MPa에서 <2.3 LPM | 0.14 MPa에서 <2.3 LPM |
| 0.14 MPa에서 <2.3 LPM | 0.14 MPa에서 >100 LPM | 0.14 MPa에서 >100 LPM |
| 0.14 MPa에서 >100 LPM | Class 3, ISO 8573-1 | Class 3, ISO 8573-1 |
| Class 3, ISO 8573-1 | 알루미늄 다이캐스트 | 알루미늄 다이캐스트 |
| 스테인리스 스틸 316 | 순 중량 | 3.5 kg |
| 7.0 kg | 옵션 구성: | HART 7, 2선식 포지션 트랜스미터 및 경보 스위치. 포지션 트랜스미터 및 경보 스위치 옵션은 9–30 V DC 공급으로 지정됩니다. |
적용 산업화학 처리
공정 및 관련 산업 시스템의 공압 제어 밸브에 사용할 수 있습니다.
공정 장비의 자동화된 밸브 제어에 적용 가능합니다.
발전 공정 시스템의 공압 제어 밸브와 함께 사용할 수 있습니다.
수처리 공정의 자동화된 공압 밸브 애플리케이션에 적합합니다.
호환되는 공압 액추에이터 및 제어 시스템을 사용하여 제어 밸브 루프에 포지셔너를 통합할 수 있습니다.
4–20 mA 신호는 있지만 밸브가 움직이지 않음
피드백 메커니즘을 확인하고 적절한 보정 절차를 수행하십시오. 포지셔너는 밸브 액추에이터와 기계적으로 일치해야 합니다.
공압 연결부 및 액추에이터와 튜브 주변의 공기 누출을 확인하십시오. 공기 소비량은 전체 공압 회로를 확인하지 않고 포지셔너만으로 평가해서는 안 됩니다.
경보 조건 및 밸브/액추에이터 작동 상태를 확인하십시오. 경보 스위치가 설치된 경우 배선 및 전원 공급 장치도 확인하십시오.
구매 전에 포지셔너 구성을 확인하십시오. HART 7은 모든 TS900/TS905 장치에 자동으로 제공되는 기능이 아니라 선택 사항입니다.
기존 스마트 밸브 포지셔너를 교체하는 구매자는 전체 밸브 어셈블리를 확인한 후 TS900 및 TS905를 선택해야 합니다.
포지셔너 모델
기존 브랜드 및 모델.
제품 정보 확인
알루미늄 본체 TS900 및 스테인리스 스틸 TS905 구성 모두 가용성 및 프로젝트 요구 사항에 따라 견적을 제공할 수 있습니다.
교체 작업의 경우 기존 제품 명판은 필요한 모델 및 옵션 기능을 확인하는 데 유용합니다.
제어 밸브, 액추에이터, 밸브 포지셔너 및 관련 산업 기기를 동일한 프로젝트에 대해 소싱할 수 있습니다.
해외 구매자를 위한 제품 견적, 주문 조정 및 국제 배송 준비를 처리합니다.
Tissin TS900 및 TS905의 가용성은 정확한 모델, 옵션 및 주문 수량에 따라 달라집니다.
정확한 배송 예상치를 얻으려면 다음을 제공하십시오:
TS900 또는 TS905
수량
전체 등급
