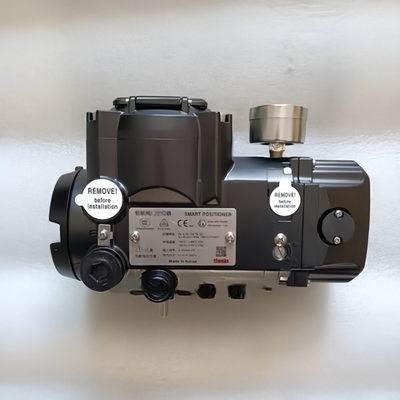

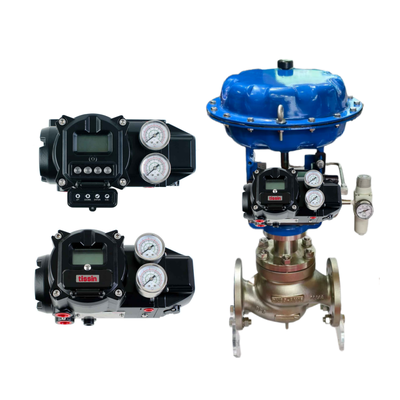

TS900 및 TS905는 공압 액추에이터를 사용하는 제어 밸브용 스마트 공압 밸브 포지셔너입니다. 4-20mA DC 제어 신호를 공압 출력으로 변환하여 밸브 위치를 조정합니다.이 포지셔너는 선형 및 회전 밸브 모두에 사용할 수 있습니다. 지정된 스트로크 범위는 선형 애플리케이션의 경우 10-150mm이고 회전 애플리케이션의 경우 0-90°입니다.작동 및 구성을 위해 로컬 LCD와 4개의 버튼이 제공됩니다. 또한 자동 보정, 부분 스트로크 테스트, 경보 기능 및 자동/수동 스위치가 포함되어 있습니다.

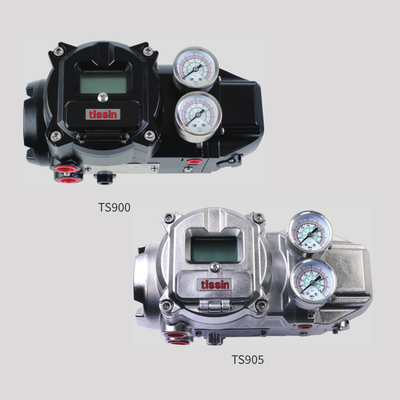

TS900은 알루미늄 다이캐스트 본체를 사용합니다. TS905는 SUS316 스테인리스 스틸을 사용하여 스테인리스 스틸 구조가 필요한 프로젝트에 다른 하우징 옵션을 제공합니다.기술 사양항목
TS900
TS905TS900/TS905 시리즈는 공압 제어 밸브에 전자식 위치 제어가 필요한 곳에 사용할 수 있습니다.TS900
| 포지셔너 유형 | 재고 및 배송 시간 | 표준 버전 및 옵션 HART, 포지션 트랜스미터 또는 경보 스위치가 장착된 버전은 공급 일정이 다를 수 있습니다. |
|---|---|---|
| 입력 | 재고 및 배송 시간 | 표준 버전 및 옵션 HART, 포지션 트랜스미터 또는 경보 스위치가 장착된 버전은 공급 일정이 다를 수 있습니다. |
| 임피던스 | 20mA DC에서 500Ω | 20mA DC에서 500Ω |
| 공급 공기 | 0.14-0.7 MPa | 0.14-0.7 MPa |
| 선형 스트로크 | 10-150 mm | 10-150 mm |
| 회전 스트로크 | 0-90° | 0-90° |
| 공기 포트 | PT1/4, NPT1/4 | PT1/4, NPT1/4 |
| 게이지 포트 | PT1/8, NPT1/8 | PT1/8, NPT1/8 |
| 케이블 진입구 | G(PF)1/2, NPT1/2 | G(PF)1/2, NPT1/2 |
| 폭발 방지 | Ex db IIC T5/T6 | Ex db IIC T5/T6 |
| 인클로저 보호 | IP66 | IP66 |
| 작동 온도 | -30°C ~ +85°C 표준 | -30°C ~ +85°C 표준 |
| 저온 버전 | -40°C ~ +85°C | -40°C ~ +85°C |
| 선형성 | ±0.5% F.S. | ±0.5% F.S. |
| 감도 | ±0.2% F.S. | ±0.2% F.S. |
| 히스테리시스 | 0.14 MPa에서 <2.3 LPM | 0.14 MPa에서 <2.3 LPM |
| 반복성 | ±0.3% F.S. | ±0.3% F.S. |
| 공기 소비량 | 0.14 MPa에서 <2.3 LPM | 0.14 MPa에서 <2.3 LPM |
| 유량 용량 | 0.14 MPa에서 >100 LPM | 0.14 MPa에서 >100 LPM |
| 공기 품질 | 클래스 3, ISO 8573-1 | 클래스 3, ISO 8573-1 |
| 본체 | SUS316 스테인리스 스틸 | SUS316 스테인리스 스틸 |
| 무게 | 7.0 kg | 7.0 kg |
| 이 시리즈는 선택한 구성에 따라 HART 7, 2선식 포지션 트랜스미터 및 경보 스위치와 같은 옵션도 지원합니다. 포지션 트랜스미터 및 경보 스위치는 게시된 옵션 사양에서 9-30V DC 전원을 사용합니다. | 적용 산업 | TS900/TS905 시리즈는 공압 제어 밸브에 전자식 위치 제어가 필요한 곳에 사용할 수 있습니다. |
| 일반적인 응용 분야는 다음과 같습니다: | 석유 및 가스 | 공정 및 파이프라인 시스템의 제어 밸브 작동. |
화학 및 석유화학공압 공정 밸브의 위치 제어.발전유틸리티 및 공정 시스템의 밸브 제어.수처리수처리 공정에 사용되는 공압 밸브의 자동 제어.산업 공정 제어
위험 지역 설치의 경우, 해당 인증 및 온도 조건은 정확한 제품 구성과 비교하여 확인해야 합니다.
일반적인 문제
교체 모델
확인 항목
기존 포지셔너
신호
밸브 유형
밸브 스트로크
액추에이터
브랜드 및 모델
| 공기 공급 | 작동 압력 |
|---|---|
| 장착 | 필요한 인증 |
| 하우징 | 알루미늄 / 스테인리스 스틸 요구 사항 |
| 통신 | 표준 / HART |
| 피드백 | 포지션 트랜스미터 요구 사항 |
| 위험 지역 | 필요한 인증 |
| 수량 | 단위 수 |
| TS900은 알루미늄 다이캐스트 버전이고, TS905는 SUS316 스테인리스 스틸 버전입니다. 따라서 선택 시 설치 조건과 하우징 요구 사항을 고려해야 합니다. | 왜 우리에게서 구매해야 하는가 |
| 올바른 모델 일치 | 모델 이름만으로 포지셔너를 추천하는 대신 실제 밸브 및 액추에이터 구성에 중점을 둡니다. |
| 교체 지원 | 기존 포지셔너의 경우 명판 정보를 사용하여 신호, 하우징, 옵션 및 기타 주요 요구 사항을 확인할 수 있습니다. |
| 옵션 구성 확인 | 견적 전에 HART, 포지션 트랜스미터 및 경보 스위치 요구 사항을 확인할 수 있습니다. |
| 산업 제품 공급 | 제어 밸브, 액추에이터, 밸브 포지셔너 및 계측기를 포함한 관련 밸브 자동화 제품을 공급할 수 있습니다. |
| 국제 주문 지원 | 견적, 제품 확인, 주문 조정 및 배송 준비를 통해 해외 조달을 지원합니다. |
재고 및 배송 시간TS900 및 TS905 재고 상태는 모델, 수량 및 선택한 구성에 따라 다릅니다.표준 버전 및 옵션 HART, 포지션 트랜스미터 또는 경보 스위치가 장착된 버전은 공급 일정이 다를 수 있습니다.견적 요청 시 정확한 모델과 수량을 제공해 주십시오. 그러면 필요한 구성에 따라 현재 가용성 및 예상 배송 시간을 확인할 수 있습니다.
