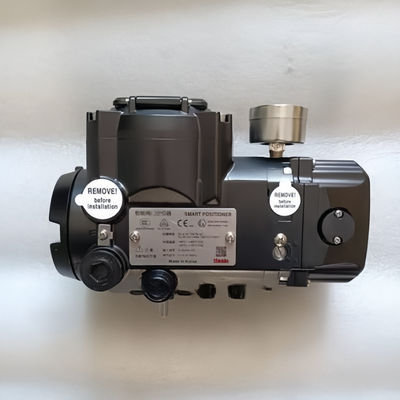

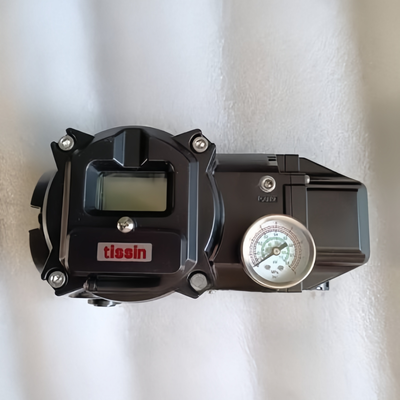

Tissin TS900 및 TS905 스마트 밸브 포지셔너는 4-20mA DC 입력 신호에 따라 공압 제어 밸브의 스트로크를 제어하도록 설계된 전기-공압 밸브 포지셔너입니다.포지셔너는 제어 시스템, DCS 또는 신호 소스에서 제어 신호를 수신하고 밸브 액추에이터에 공급되는 공기 압력을 조정합니다. 이를 통해 액추에이터와 밸브가 필요한 입력 위치를 추적할 수 있습니다.TS900과 TS905는 동일한 주요 제어 사양을 공유합니다. 주요 구조적 차이점은 하우징 재질입니다.

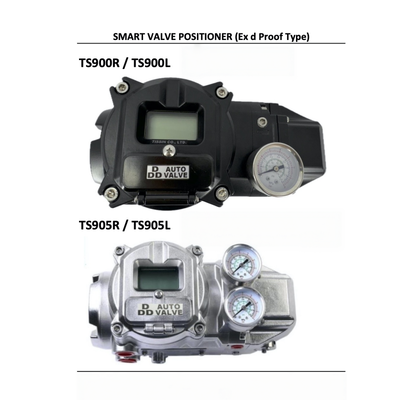

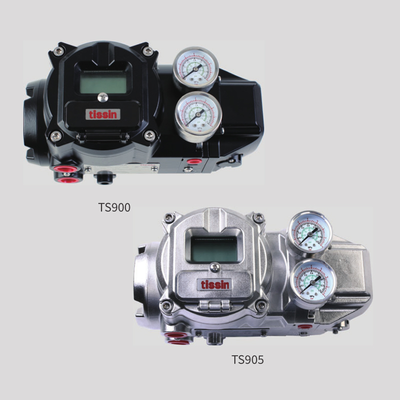

TS900은 알루미늄 다이캐스트 본체를 사용하고, TS905는 스테인리스 스틸 316을 사용합니다.
따라서 TS905 버전은 스테인리스 스틸 하우징이 필요한 프로젝트에 적합합니다.이 시리즈에는 설정 및 작동을 위한 LCD 디스플레이와 4개의 로컬 버튼이 포함되어 있습니다. 자동 보정, 부분 스트로크 테스트, 경보 기능 및 자동/수동 스위치가 제품 설계에 포함되어 있습니다. 또한 포지셔너는 더 빠른 밸브 응답을 지원하기 위해 대유량 파일럿 밸브를 사용합니다.기술 사양
사양
| TS905 | 제품 유형 | 스마트 밸브 포지셔너 |
|---|---|---|
| 스마트 밸브 포지셔너 | 4-20 mA DC | 4-20 mA DC |
| 4-20 mA DC | 20mA DC에서 500Ω | 20mA DC에서 500Ω |
| 20mA DC에서 500Ω | 0.14-0.7 MPa | 0.14-0.7 MPa |
| 0.14-0.7 MPa | 선형: 10-150mm / 회전: 0-90° | 선형: 10-150mm / 회전: 0-90° |
| 선형: 10-150mm / 회전: 0-90° | PT1/4, NPT1/4 | PT1/4, NPT1/4 |
| PT1/4, NPT1/4 | PT1/8, NPT1/8 | PT1/8, NPT1/8 |
| PT1/8, NPT1/8 | G(PF)1/2, NPT1/2 | G(PF)1/2, NPT1/2 |
| G(PF)1/2, NPT1/2 | Ex db IIC T5/T6 | Ex db IIC T5/T6 |
| Ex db IIC T5/T6 | IP66 | IP66 |
| IP66 | -30°C ~ +85°C | -30°C ~ +85°C |
| -30°C ~ +85°C | -40°C ~ +85°C | -40°C ~ +85°C |
| -40°C ~ +85°C | ±0.5% F.S. | ±0.5% F.S. |
| ±0.5% F.S. | ±0.3% F.S. | ±0.3% F.S. |
| ±0.2% F.S. | ±0.5% F.S. | ±0.5% F.S. |
| ±0.5% F.S. | ±0.3% F.S. | ±0.3% F.S. |
| ±0.3% F.S. | 0.14MPa 공급 시 2.3 LPM 미만 | 0.14MPa 공급 시 2.3 LPM 미만 |
| 0.14MPa 공급 시 2.3 LPM 미만 | 클래스 3, ISO 8573-1 | 클래스 3, ISO 8573-1 |
| 클래스 3, ISO 8573-1 | 0.14MPa 공급 시 100 LPM 초과 | 0.14MPa 공급 시 100 LPM 초과 |
| 0.14MPa 공급 시 100 LPM 초과 | 알루미늄 다이캐스트 | 알루미늄 다이캐스트 |
| 스테인리스 스틸 316 | 무게 | 3.5kg |
| 7.0kg | 옵션 기능: | HART 7, 9-30V DC 공급의 2선식 포지션 트랜스미터, 9-30V DC 공급의 경보 스위치는 구성에 따라 사용 가능합니다. |
적용 산업TS900 및 TS905는 산업 공정 제어 시스템에서 공압 제어 밸브와 함께 사용됩니다.
석유 및 가스 처리
석유화학 플랜트
화학 처리
발전
수처리 및 폐수 처리
산업 공정 자동화
일반 공압 제어 밸브 시스템
TS900과 TS905의 선택은 설치 환경, 하우징 요구 사항, 밸브 구성 및 프로젝트 사양을 기반으로 해야 합니다.
일반적인 문제
포지셔너가 4-20mA 신호에 응답하지 않음
액추에이터 링키지, 피드백 레버 및 보정 설정을 확인하십시오. 잘못된 기계적 설치 또는 보정은 입력 신호와 밸브 위치 간의 관계에 영향을 미칠 수 있습니다.
계기용 공기 공급 압력 및 공기 품질을 확인하십시오. 지정된 공급 압력은 0.14-0.7 MPa이며, 필요한 공기 품질은 ISO 8573-1에 따라 클래스 3입니다.
공기 공급, 액추에이터 상태 및 공압 연결을 확인하십시오. 포지셔너는 대유량 파일럿 밸브를 사용하지만, 전체 응답은 액추에이터, 밸브 및 공기 시스템에도 의존합니다.
HART는 선택적 구성입니다. HART 통신이 필요한 경우 설치 전에 공급된 포지셔너가 HART 버전인지 확인하십시오.
교체 프로젝트의 경우, TS900 및 TS905는 필요한 신호, 공기 공급, 스트로크 및 장착 배열이 호환되는 공압 제어 밸브 포지셔너 애플리케이션에 대해 고려할 수 있습니다.
기존 포지셔너를 교체할 때 다음을 확인하십시오:
기존 포지셔너 모델
밸브 유형
액추에이터 유형
선형 또는 회전 작동
밸브 스트로크 또는 회전
입력 신호
계기용 공기 압력
장착 배열
피드백 링키지
방폭 요구 사항
HART 요구 사항
포지션 트랜스미터 요구 사항
왜 우리에게서 구매해야 하는가
모델 선택 지원
포지셔너 교체 프로젝트의 경우, 기존 모델 또는 명판 정보를 제공하십시오. 이는 비호환 구성 주문 위험을 줄이는 데 도움이 됩니다.
산업 자동화 프로젝트를 위한 제어 밸브, 액추에이터, 밸브 포지셔너 및 공정 계측기도 공급합니다.
프로젝트 주문의 경우, 제품 선택, 견적, 수량 확인 및 국제 배송을 조정할 수 있습니다.
TS900/TS905 주문의 경우, 배송 전에 신호, 밸브 스트로크, 액추에이터 유형, 장착 및 옵션 기능을 확인하는 것이 좋습니다.
재고 가용성은 TS900 또는 TS905 구성, 수량 및 옵션 기능에 따라 달라집니다.
견적을 받으려면 모델, 수량 및 필요한 옵션을 제공하여 현재 공급 일정을 확인할 수 있습니다.
견적 요청 양식
제품:
모델:TS900 / TS905
수량:
요청 수량
입력 신호:
4-20 mA DC 또는 필요한 구성
밸브 유형:
글로브 / 회전 / 기타 공압 제어 밸브
액추에이터 모델:
기존 또는 필요한 액추에이터 모델
스트로크:
선형 스트로크 또는 회전 각도
공급 압력:
필요한 계기용 공기 압력
옵션:
HART / 포지션 트랜스미터 / 경보 스위치 / 없음
장착:
기존 장착 배열 또는 액추에이터 정보
적용 분야:
산업 및 작동 환경
목적지:
국가 / 도시
필요 배송일:
목표 배송일
교체 주문의 경우, 가능한 경우 기존 포지셔너 명판 또는 제품 사진을 보내주십시오.
