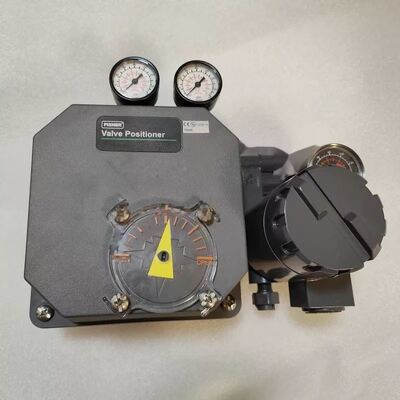

Fisher 3720 전기-공압 밸브 포지셔너 (4-20mA 신호, 내식성 알루미늄 합금 및 현장 반전 가능 작동)

제품 개요

피셔 3720 (Fisher 3720) 는 대막 또는 피스톤 회전 액추에터와 함께 사용하도록 설계된 전기-공압 밸브 포지셔너이다.3710 기압 포지셔너와 3722 전기 기압 변환기가 결합되어변환기는 4 ~ 20 mA DC 입력 신호를 수신하고 기압 위치기 단계를 구동하는 비례적인 기압 출력 (0.2 ~ 1.0 바 / 3 ~ 15 psig) 을 생성합니다.

3720은 싱글 액션 또는 듀얼 액션 구성에서 사용할 수 있습니다. 현장에서 직접 및 역행 사이를 전환 할 수 있습니다. 제로 및 스판 조정은 도구 없이 손으로 수행됩니다.모듈 구조로 3710 기압 포지셔너가 3722 변환기를 추가하여 3720 전기 기압 장치로 변환 할 수 있습니다..

포지셔너는 현장에서 검증된 스풀 밸브 기술을 사용해서 정확하고 빠른 반응으로 작동하며, 높은 사이클 수명을 가지고 있습니다.가혹한 환경으로 선택됩니다., 낮은 구리 알루미늄 합금 주름 주름에 대한 부패 저항. 위치레이저 출혈 공기 정화 내부 부분. EPDM O 링과 입력 모듈 방막,3720은 낮은 온도와 높은 온도 응용 프로그램에서 사용할 수 있습니다.식품 및 음료, 의약품 및 담배 가공 분야에서 특수 재료가 필요한 경우.

기술 사양

응용 산업

피셔 3720는 화학 가공, 전력 생산, 직물 및 종이, 그리고 신뢰할 수 있는 회전 밸브 위치가 필요한 다른 산업을 포함하여 일반적인 산업 공정 제어에 사용됩니다.소재가 아닌 다른 소재, 그것은 또한 식품 및 음료, 의약품 및 담배 가공 애플리케이션을 서비스 할 수 있습니다. 그것은 단일 작용 및 이중 작용 로터리 액추에터 둘 다에 적합합니다.

일반적 인 문제

• 입력 신호가 없는 출력 신호: 막힌 노즐 확인 노즐 청소 공기 공급 압력을 확인

• 느린 또는 비정상적인 출력 압력: 공급 압력이 사양 내에서 확인. 공기 증폭기 및 노즐 / 플래퍼 조립을 확인.

• 선형 반응이 좋지 않음: 제로 스프링 조정 확인. 제로 스프링은 제한된 선형 작업 범위가 있습니다. 범위 조정 메커니즘 위치를 확인.

• 포지셔너가 반응하지 않습니다.: 공급 압력 및 공기 연결을 확인합니다. 변환기가 4 ~ 20 mA 신호를 수신하는지 확인하십시오.

• 공기 누출: 오 링, 가시트, 그리고 대막 을 착용 여부 를 확인 하고 필요 에 따라 교체 한다.

대체 모델

피셔 3720은 현대적인 디지털 통신과 첨단 진단에피셔 DVC6200 또는 DVC2000 디지털 밸브 컨트롤러는 현재 세대의 대안입니다.. 레거시 설치에 대한 3720은 3710 공기 위치기의 직접적인 대체로 전기 입력이 필요할 때 사용됩니다. 크로스 공급 업체 대안의 경우 액추에터 장착을 확인합니다.이동 범위, 입력 신호 호환성 주문 전에.
