제품 개요

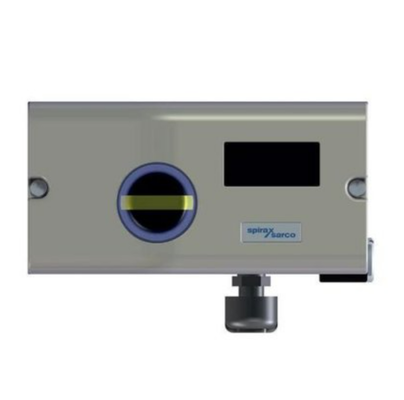

Spirax Sarco SP7는 NAMUR 규격을 준수하는 공압 선형 또는 회전 액추에이터에 장착하도록 설계된 스마트하고 전자적으로 구성 가능한 전자 공압 밸브 포지셔너입니다. 포지셔너에 대한 밸브 스트로크와 전기 입력 신호(mA) 간의 정확한 비례성을 보장합니다.
SP7-1*은 옥외 설치용으로 처리된 주조 알루미늄 하우징을 갖추고 있습니다. 이 장치는 회전 이동 범위 -57 ~ +57° 또는 선형 이동 범위 -28 ~ +28°의 공압 액추에이터에 장착할 수 있습니다. 포지셔너는 장착 키트 포함 또는 미포함, 압력 게이지 블록 포함 또는 미포함으로 공급될 수 있습니다. mA 제어 신호와 1.4 ~ 6 bar의 공기 공급 압력으로 작동합니다. 포지셔너는 제어 신호의 작동을 반전시키는 데에도 사용할 수 있습니다.
SP7-10은 로컬 통신 인터페이스(LCI)를 기본으로 제공하며, 20mA 신호를 통한 통신을 위한 옵션 HART 통신 모듈을 제공합니다. HART 5 또는 HART 7을 사용할 수 있습니다. SP7-11은 PROFIBUS PA 모듈을 제공하며, SP7-12는 FOUNDATION Fieldbus 모듈을 제공합니다. 디지털 입력은 제어 시스템 기능을 활성화할 수 있으며, 디지털 출력은 집합 메시지(경보/고장)를 출력합니다. SP7은 현재 사용 가능한 가장 에너지 효율적인 포지셔너 중 하나로, 최대 정상 상태 공기 소비량이 0.015 SCFM으로 유사한 전자 공압 포지셔너보다 최대 50배 더 효율적입니다.
기술 사양
| 매개변수 | 사양 |
|---|---|
| 브랜드 | Spirax Sarco |
| 통신 프로토콜 | HART 5/7 (SP7-10); PROFIBUS PA (SP7-11); FOUNDATION Fieldbus (SP7-12) |
| 입력 신호 | 4-20 mA (분할 범위 최소 진폭 8 mA) 또는 필드버스 |
| 데이터 인터페이스 | 유선 |
| 진단 | 밸브 진단; 예방 유지보수 표시기 |
| 공급 압력 | 1.4 ~ 6 bar (20 ~ 87 psi) |
| 공기 품질 | ISO 8573-1:2010 클래스 3:3:3 |
| 장착 유형 | 선형 및 회전 액추에이터 (NAMUR); 단동식 |
| 작동 온도 | -20°C ~ +80°C (표준); -40°C ~ +80°C (T4 버전) |
| 인클로저 보호 | IP66 |
| 하우징 재질 | 주조 알루미늄, 부식 방지 페인트 |
| 무게 | 약 0.78 kg (선형 장착 키트); 0.4 kg (회전 장착 키트) |
| 임피던스 | 최대 485 ±15 Ω (4-20mA 입력 신호만 해당) |
| 인증 | ATEX II 2 G Ex ib IIC T6/T4 Gb; IECEx; CCC (중국); NEPSI; INMETRO |
| 보증 | 3년 제조업체 보증 |
적용 산업
Spirax Sarco SP7는 증기 제어 시스템, 공정 가열 및 냉각, 식품 및 음료 유틸리티, 제약용 스팀, 일반 산업용 밸브 제어에 사용됩니다. 안정적인 디지털 위치 결정 및 에너지 효율성이 필수적인 응용 분야에 적합합니다. 이 포지셔너는 Spirax Sarco BVA300, PN1600, PNS3000, PNS4000, PN9000 및 TN2000 시리즈 액추에이터를 포함하여 NAMUR 규격을 준수하는 모든 액추에이터와 함께 사용할 수 있습니다.
일반적인 문제
포지셔너가 입력 신호에 응답하지 않음: 공급 공기 압력이 1.4~6 bar 범위 내인지 확인하십시오. 공압 연결이 단단히 고정되었는지 확인하십시오. 공기 공급 품질이 ISO 8573-1:2010 클래스 3:3:3을 충족하는지 확인하십시오.
밸브 위치가 입력 신호와 일치하지 않음: 특성 곡선 설정을 확인하십시오. 작동 방향이 올바르게 설정되었는지 확인하십시오. 영점을 다시 보정하십시오.
느린 밸브 응답: 공급 공기 압력 및 필터를 확인하십시오. 공기 공급 튜브가 막히지 않았는지 확인하십시오.
오류 10 (전원 공급 중단): 전원 공급이 최소 20ms 동안 중단되었습니다. 액추에이터는 안전 위치로 이동합니다. 약 5초 후 포지셔너가 자동으로 재설정됩니다.
오류 11 (RAM 오류): 액추에이터는 안전 위치로 이동합니다. 약 5초 후 포지셔너가 자동으로 재설정되고 RAM이 다시 초기화됩니다.
SENS_ERR (위치 센서 결함): 위치 센서에 결함이 있습니다. 교체를 위해 서비스에 문의하십시오.
경보 1 (포지셔너와 액추에이터 간 누설): 공압 튜브 및 피팅에 누설이 있는지 확인하십시오.
경보 2 (설정값 전류 범위를 벗어남): 입력 신호 소스 및 배선을 확인하십시오.
교체 모델
Spirax Sarco SP7는 현재 세대의 스마트 포지셔너 플랫폼입니다. SP8 스마트 포지셔너는 동일한 제품 라인의 다음 등급 옵션으로, 새로운 제어 밸브와 현재 밸브 성능을 비교하기 위한 장기 데이터 추세를 갖춘 고급 밸브 진단을 제공합니다. 레거시 설치의 경우 SP7은 이전 Spirax Sarco EP5/EP6 시리즈 포지셔너 및 공압 전용 포지셔너의 업그레이드 역할을 합니다. 공급업체 간 대안의 경우 주문 전에 액추에이터 장착, 이동 범위 및 통신 프로토콜을 확인하십시오.
